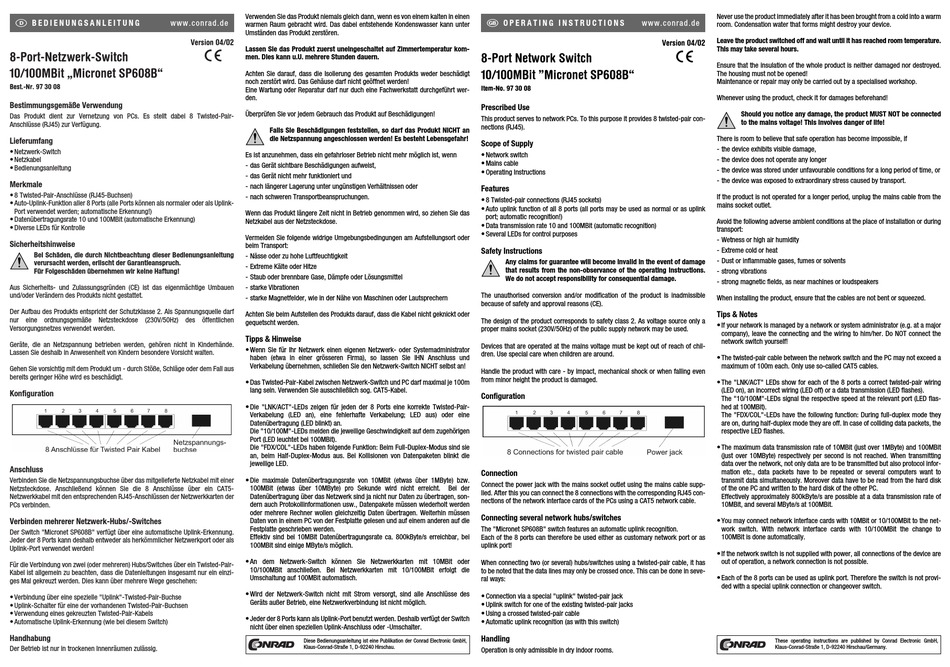

MicroNet SP608B Bedienungsanleitung

B E D I E N U N G S A N L E I T U N G www.conrad.de
8-Port-Netzwerk-Switch
10/100MBit „Micronet SP608B"
Best.-Nr. 97 30 08
Bestimmungsgemäße Verwendung
Das Produkt dient zur Vernetzung von PCs. Es stellt dabei 8 Twisted-Pair-
Anschlüsse (RJ45) zur Verfügung.
Lieferumfang
• Netzwerk-Switch
• Netzkabel
• Bedienungsanleitung
Merkmale
• 8 Twisted-Pair-Anschlüsse (RJ45-Buchsen)
• Auto-Uplink-Funktion aller 8 Ports (alle Ports können als normaler oder als Uplink-
Port verwendet werden; automatische Erkennung!)
• Datenübertragungsrate 10 und 100MBit (automatische Erkennung)
• Diverse LEDs für Kontrolle
Sicherheitshinweise
Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung
verursacht werden, erlischt der Garantieanspruch.
Für Folgeschäden übernehmen wir keine Haftung!
Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen
und/oder Verändern des Produkts nicht gestattet.
Der Aufbau des Produkts entspricht der Schutzklasse 2. Als Spannungsquelle darf
nur eine ordnungsgemäße Netzsteckdose (230V/50Hz) des öffentlichen
Versorgungsnetzes verwendet werden.
Geräte, die an Netzspannung betrieben werden, gehören nicht in Kinderhände.
Lassen Sie deshalb in Anwesenheit von Kindern besondere Vorsicht walten.
Gehen Sie vorsichtig mit dem Produkt um - durch Stöße, Schläge oder dem Fall aus
bereits geringer Höhe wird es beschädigt.
Konfiguration
Anschluss
Verbinden Sie die Netzspannungsbuchse über das mitgelieferte Netzkabel mit einer
Netzsteckdose. Anschließend können Sie die 8 Anschlüsse über ein CAT5-
Netzwerkkabel mit den entsprechenden RJ45-Anschlüssen der Netzwerkkarten der
PCs verbinden.
Verbinden mehrerer Netzwerk-Hubs/-Switches
Der Switch "Micronet SP608B" verfügt über eine automatische Uplink-Erkennung.
Jeder der 8 Ports kann deshalb entweder als herkömmlicher Netzwerkport oder als
Uplink-Port verwendet werden!
Für die Verbindung von zwei (oder mehreren) Hubs/Switches über ein Twisted-Pair-
Kabel ist allgemein zu beachten, dass die Datenleitungen insgesamt nur ein einzi-
ges Mal gekreuzt werden. Dies kann über mehrere Wege geschehen:
• Verbindung über eine spezielle "Uplink"-Twisted-Pair-Buchse
• Uplink-Schalter für eine der vorhandenen Twisted-Pair-Buchsen
• Verwendung eines gekreuzten Twisted-Pair-Kabels
• Automatische Uplink-Erkennung (wie bei diesem Switch)
Handhabung
Der Betrieb ist nur in trockenen Innenräumen zulässig.
Verwenden Sie das Produkt niemals gleich dann, wenn es von einem kalten in einen
warmen Raum gebracht wird. Das dabei entstehende Kondenswasser kann unter
Umständen das Produkt zerstören.
Version 04/02
Lassen Sie das Produkt zuerst uneingeschaltet auf Zimmertemperatur kom-
°
men. Dies kann u.U. mehrere Stunden dauern.
Achten Sie darauf, dass die Isolierung des gesamten Produkts weder beschädigt
noch zerstört wird. Das Gehäuse darf nicht geöffnet werden!
Eine Wartung oder Reparatur darf nur duch eine Fachwerkstatt durchgeführt wer-
den.
Überprüfen Sie vor jedem Gebrauch das Produkt auf Beschädigungen!
Falls Sie Beschädigungen feststellen, so darf das Produkt NICHT an
die Netzspannung angeschlossen werden! Es besteht Lebensgefahr!
Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn
- das Gerät sichtbare Beschädigungen aufweist,
- das Gerät nicht mehr funktioniert und
- nach längerer Lagerung unter ungünstigen Verhältnissen oder
- nach schweren Transportbeanspruchungen.
Wenn das Produkt längere Zeit nicht in Betrieb genommen wird, so ziehen Sie das
Netzkabel aus der Netzsteckdose.
Vermeiden Sie folgende widrige Umgebungsbedingungen am Aufstellungsort oder
beim Transport:
- Nässe oder zu hohe Luftfeuchtigkeit
- Extreme Kälte oder Hitze
- Staub oder brennbare Gase, Dämpfe oder Lösungsmittel
- starke Vibrationen
- starke Magnetfelder, wie in der Nähe von Maschinen oder Lautsprechern
Achten Sie beim Aufstellen des Produkts darauf, dass die Kabel nicht geknickt oder
gequetscht werden.
Tipps & Hinweise
• Wenn Sie für Ihr Netzwerk einen eigenen Netzwerk- oder Systemadministrator
haben (etwa in einer grösseren Firma), so lassen Sie IHN Anschluss und
Verkabelung übernehmen, schließen Sie den Netzwerk-Switch NICHT selbst an!
• Das Twisted-Pair-Kabel zwischen Netzwerk-Switch und PC darf maximal je 100m
lang sein. Verwenden Sie ausschließlich sog. CAT5-Kabel.
• Die "LNK/ACT"-LEDs zeigen für jeden der 8 Ports eine korrekte Twisted-Pair-
Verkabelung (LED an), eine fehlerhafte Verkabelung; LED aus) oder eine
Datenübertragung (LED blinkt) an.
Die "10/100M"-LEDs melden die jeweilige Geschwindigkeit auf dem zugehörigen
Port (LED leuchtet bei 100MBit).
Die "FDX/COL"-LEDs haben folgende Funktion: Beim Full-Duplex-Modus sind sie
an, beim Half-Duplex-Modus aus. Bei Kollisionen von Datenpaketen blinkt die
jeweilige LED.
• Die maximale Datenübertragungsrate von 10MBit (etwas über 1MByte) bzw.
100MBit (etwas über 10MByte) pro Sekunde wird nicht erreicht.
Datenübertragung über das Netzwerk sind ja nicht nur Daten zu übertragen, son-
dern auch Protokollinformationen usw., Datenpakete müssen wiederholt werden
oder mehrere Rechner wollen gleichzeitig Daten übertragen. Weiterhin müssen
Daten von in einem PC von der Festplatte gelesen und auf einem anderen auf die
Festplatte geschrieben werden.
Effektiv sind bei 10MBit Datenübertragungsrate ca. 800kByte/s erreichbar, bei
100MBit sind einige MByte/s möglich.
• An dem Netzwerk-Switch können Sie Netzwerkkarten mit 10MBit oder
10/100MBit anschließen. Bei Netzwerkkarten mit 10/100MBit erfolgt die
Umschaltung auf 100MBit automatisch.
• Wird der Netzwerk-Switch nicht mit Strom versorgt, sind alle Anschlüsse des
Geräts außer Betrieb, eine Netzwerkverbindung ist nicht möglich.
• Jeder der 8 Ports kann als Uplink-Port benutzt werden. Deshalb verfügt der Switch
nicht über einen speziellen Uplink-Anschluss oder -Umschalter.
Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic GmbH,
Klaus-Conrad-Straße 1, D-92240 Hirschau.
O P E R A T I N G I N S T R U C T I O N S
8-Port Network Switch
10/100MBit "Micronet SP608B"
Item-No. 97 30 08
Prescribed Use
This product serves to network PCs. To this purpose it provides 8 twisted-pair con-
nections (RJ45).
Scope of Supply
• Network switch
• Mains cable
• Operating Instructions
Features
• 8 Twisted-pair connections (RJ45 sockets)
• Auto uplink function of all 8 ports (all ports may be used as normal or as uplink
port; automatic recognition!)
• Data transmission rate 10 and 100MBit (automatic recognition)
• Several LEDs for control purposes
Safety Instructions
Any claims for guarantee will become invalid in the event of damage
that results from the non-observance of the operating instructions.
We do not accept responsibility for consequential damage.
The unauthorised conversion and/or modification of the product is inadmissible
because of safety and approval reasons (CE).
The design of the product corresponds to safety class 2. As voltage source only a
proper mains socket (230V/50Hz) of the public supply network may be used.
Devices that are operated at the mains voltage must be kept out of reach of chil-
dren. Use special care when children are around.
Handle the product with care - by impact, mechanical shock or when falling even
from minor height the product is damaged.
Configuration
Connection
Connect the power jack with the mains socket outlet using the mains cable supp-
Bei der
lied. After this you can connect the 8 connections with the corresponding RJ45 con-
nections of the network interface cards of the PCs using a CAT5 network cable.
Connecting several network hubs/switches
The "Micronet SP608B" switch features an automatic uplink recognition.
Each of the 8 ports can therefore be used either as customary network port or as
uplink port!
When connecting two (or several) hubs/switches using a twisted-pair cable, it has
to be noted that the data lines may only be crossed once. This can be done in seve-
ral ways:
• Connection via a special "uplink" twisted-pair jack
• Uplink switch for one of the existing twisted-pair jacks
• Using a crossed twisted-pair cable
• Automatic uplink recognition (as with this switch)
Handling
Operation is only admissible in dry indoor rooms.
Never use the product immediately after it has been brought from a cold into a warm
www.conrad.de
room. Condensation water that forms might destroy your device.
Leave the product switched off and wait until it has reached room temperature.
Version 04/02
This may take several hours.
°
Ensure that the insulation of the whole product is neither damaged nor destroyed.
The housing must not be opened!
Maintenance or repair may only be carried out by a specialised workshop.
Whenever using the product, check it for damages beforehand!
Should you notice any damage, the product MUST NOT be connected
to the mains voltage! This involves danger of life!
There is room to believe that safe operation has become impossible, if
- the device exhibits visible damage,
- the device does not operate any longer
- the device was stored under unfavourable conditions for a long period of time, or
- the device was exposed to extraordinary stress caused by transport.
If the product is not operated for a longer period, unplug the mains cable from the
mains socket outlet.
Avoid the following adverse ambient conditions at the place of installation or during
transport:
- Wetness or high air humidity
- Extreme cold or heat
- Dust or inflammable gases, fumes or solvents
- strong vibrations
- strong magnetic fields, as near machines or loudspeakers
When installing the product, ensure that the cables are not bent or squeezed.
Tips & Notes
• If your network is managed by a network or system administrator (e.g. at a major
company), leave the connecting and the wiring to him/her. Do NOT connect the
network switch yourself!
• The twisted-pair cable between the network switch and the PC may not exceed a
maximum of 100m each. Only use so-called CAT5 cables.
• The "LNK/ACT" LEDs show for each of the 8 ports a correct twisted-pair wiring
(LED on), an incorrect wiring (LED off) or a data transmission (LED flashes).
The "10/100M"-LEDs signal the respective speed at the relevant port (LED flas-
hed at 100MBit).
The "FDX/COL"-LEDs have the following function: During full-duplex mode they
are on, during half-duplex mode they are off. In case of colliding data packets, the
respective LED flashes.
• The maximum data transmission rate of 10MBit (just over 1MByte) and 100MBit
(just over 10MByte) respectively per second is not reached. When transmitting
data over the network, not only data are to be transmitted but also protocol infor-
mation etc., data packets have to be repeated or several computers want to
transmit data simultaneously. Moreover data have to be read from the hard disk
of the one PC and written to the hard disk of the other PC.
Effectively approximately 800kByte/s are possible at a data transmission rate of
10MBit, and several MByte/s at 100MBit.
• You may connect network interface cards with 10MBit or 10/100MBit to the net-
work switch. With network interface cards with 10/100MBit the change to
100MBit is done automatically.
• If the network switch is not supplied with power, all connections of the device are
out of operation, a network connection is not possible.
• Each of the 8 ports can be used as uplink port. Therefore the switch is not provi-
ded with a special uplink connection or changeover switch.
These operating instructions are published by Conrad Electronic GmbH,
Klaus-Conrad-Straße 1, D-92240 Hirschau/Germany.
