6. Installation
Die Funktionsgarantie und die angegebenen Leistungen werden nur mit Zubehör und Sicherheits-
vorrichtungen von ENTREMATIC gewährt.
Alle Maße sind in mm ausgedrückt, wenn nicht anders angegeben.
6.1 Einleitende Kontrollen
Prüfen Sie, ob die Konstruktion des Tors widerstandsfähig ist und die Angelzapfen geschmiert
und gleitfähig sind. Sehen Sie, wenn möglich, einen Stoppanschlag beim Öffnen und Schließen
vor, andernfalls können Sie die integrierten mechanischen Feststeller und/oder, falls vorhanden,
die (als Sonderausstattung erhältlichen) elektrischen Endschalter verwenden. Die mechanischen
Bauteile müssen den Vorschriften der Norm EN12604 entsprechen.
Der Befestigungspunkt des Antriebs hängt vom verfügbaren Platz und dem mit dem Antrieb
i
auszustattenden Tor ab. Es obliegt daher dem Installateur die jeweils am besten geeignete
Lösung für den korrekten Betrieb der Anlage zu wählen.

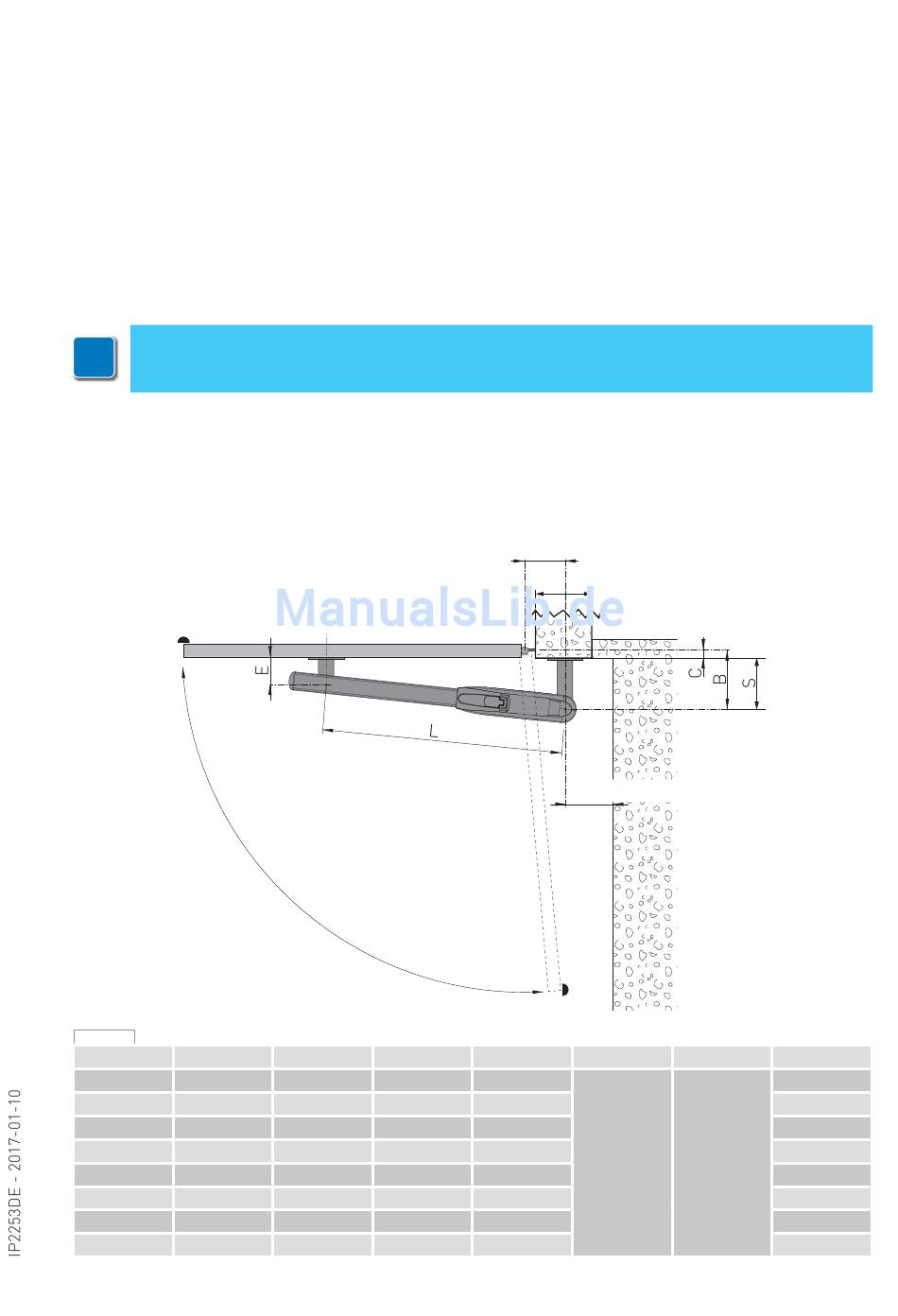

Die in der Tabelle angegebenen Installationsmaße gestatten die Auswahl der Werte [A] und [B] abhän-
gig vom gewünschten Öffnungswinkel und mit Bezug auf die Freiräume und den Platzbedarf vor Ort.
Durch Erhöhen des Maßes [A] verringert sich die Anschlaggeschwindigkeit bei der Öffnung.
Durch Verringerung der Abmessung [B] erhöhen sich die Öffnungsgrade des Tors.
Die Abmessungen [A] und [B] müssen in jedem Fall mit dem Nutzhub des Kolbens kompatibel sein.
Tab. 6.1
A
B
200
190
200
200
100
220
130
210
170
220
200
190
150
220
130
290
D
C
S
20
170
50
150
50
170
70
140
100
120
100
90
150
70
220
70
65
A
P
min 60 con apertura a 90°
min 60 bei Öffnung mit 90°
D
E
120°
110°
90°
95°
120
95°
100°
95°
90°
L
P min
220
220
120
150
910
190
220
170
150
