6.7 Elektrische Anschlüsse
Die Getriebemotoren PWR50H/HR/HV können an die elektronischen Steuerungen LCU40H ange-
schlossen werden.
Für den Anschluss des Antriebs an die Steuertafel gehen Sie wie folgt vor:
• Entfernen Sie die hintere Abdeckung [7] wie in Absatz 6.4 gezeigt;

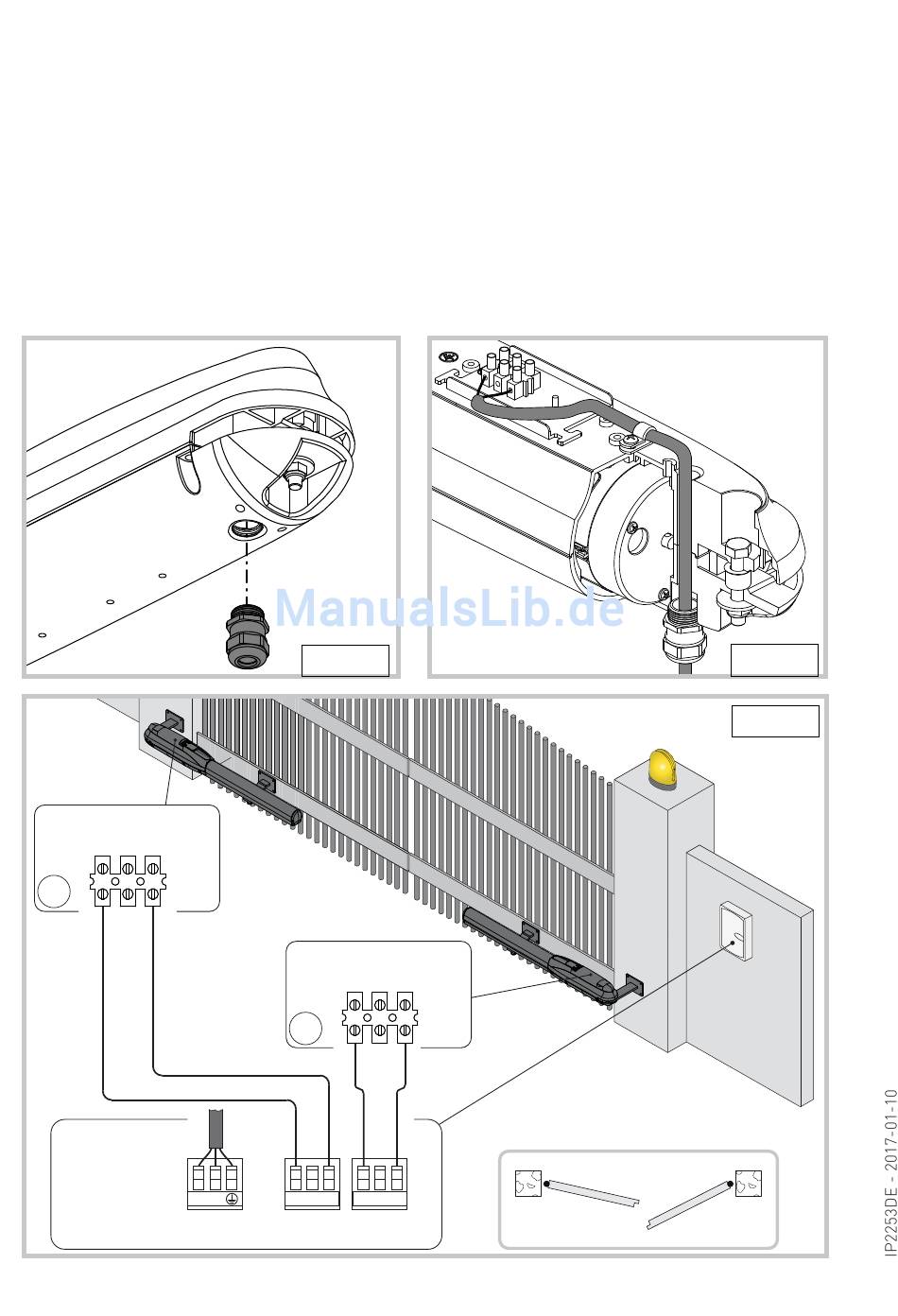

• Montieren Sie die Kabelverschraubung am Antrieb, indem Sie sie in der entsprechenden Ge-
windebohrung im Guss befestigen (Abb. 6.2 und 6.3);
• Schließen Sie die verschiedenen Drähte an, wie im Schaltplan der Abb. 6.4 gezeigt;
• Befestigen Sie die hintere Abdeckung [7] am Getriebemotor.
Die elektrischen Anschlüsse und die Inbetriebnahme der Getriebemotoren PWR50H/HR/HV werden
in den Installationshandbüchern der elektronischen Steuerungen LCU40H erläutert.
Für einen besseren Schutz des Motorkabels kann ein flexibles gewelltes Rohr verwendet werden.
Motoriduttore 24V
con
Getriebemotor 24 V= mit
ritardo in apertura
Verzögerung beim Öffnen
33/36 32/35 31/34
M2
Quadro elettronico
Elektronische
Steuerung
Alimentazione
Stromversorgung
~
230V
230V ~ - 50/60 Hz
Abb. 6.2
Motoriduttore 24V
Getriebemotor 24 V= mit
ritardo in chiusura
Verzögerung beim Schließen
33/36 32/35 31/34
M1
L N
36 35 34
33 32 31
24V
- 50/60 Hz
con
M2
24V
70
Abb. 6.3
Abb. 6.4
M1
