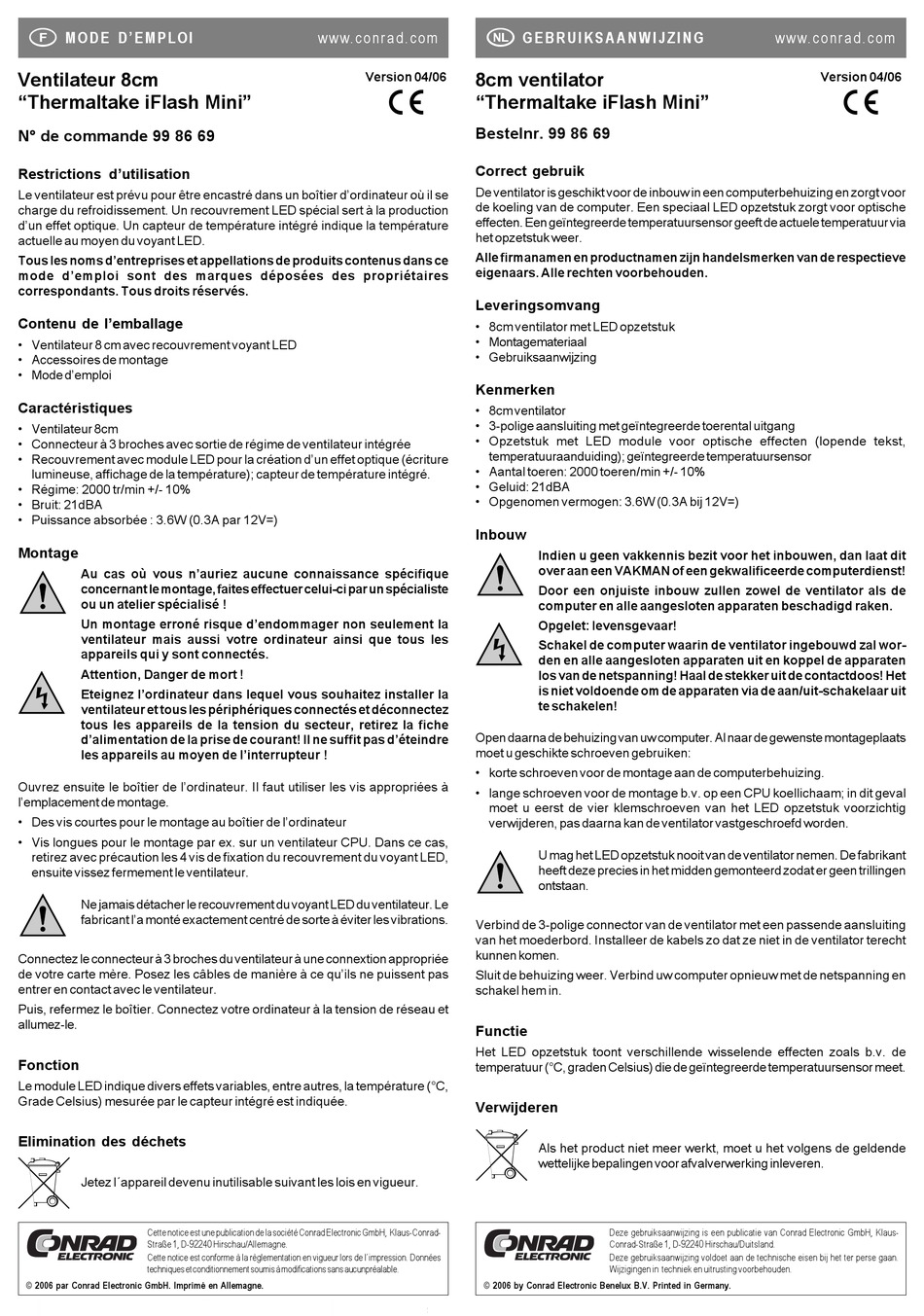

M O D E D ' E M P L O I
Ventilateur 8cm
"Thermaltake iFlash Mini"
N° de commande 99 86 69
Restrictions d'utilisation
Le ventilateur est prévu pour être encastré dans un boîtier d'ordinateur où il se
charge du refroidissement. Un recouvrement LED spécial sert à la production
d'un effet optique. Un capteur de température intégré indique la température
actuelle au moyen du voyant LED.
Tous les noms d'entreprises et appellations de produits contenus dans ce
mode d'emploi sont des marques déposées des propriétaires
correspondants. Tous droits réservés.
Contenu de l'emballage
• Ventilateur 8 cm avec recouvrement voyant LED
• Accessoires de montage
• Mode d'emploi
Caractéristiques
• Ventilateur 8cm
• Connecteur à 3 broches avec sortie de régime de ventilateur intégrée
• Recouvrement avec module LED pour la création d'un effet optique (écriture
lumineuse, affichage de la température); capteur de température intégré.
• Régime: 2000 tr/min +/- 10%
• Bruit: 21dBA
• Puissance absorbée : 3.6W (0.3A par 12V=)
Montage
Au cas où vous n'auriez aucune connaissance spécifique
concernant le montage, faites effectuer celui-ci par un spécialiste
ou un atelier spécialisé !
Un montage erroné risque d'endommager non seulement la
ventilateur mais aussi votre ordinateur ainsi que tous les
appareils qui y sont connectés.
Attention, Danger de mort !
Eteignez l'ordinateur dans lequel vous souhaitez installer la
ventilateur et tous les périphériques connectés et déconnectez
tous les appareils de la tension du secteur, retirez la fiche
d'alimentation de la prise de courant! Il ne suffit pas d'éteindre
les appareils au moyen de l'interrupteur !
Ouvrez ensuite le boîtier de l'ordinateur. Il faut utiliser les vis appropriées à
l'emplacement de montage.
• Des vis courtes pour le montage au boîtier de l'ordinateur
• Vis longues pour le montage par ex. sur un ventilateur CPU. Dans ce cas,
retirez avec précaution les 4 vis de fixation du recouvrement du voyant LED,
ensuite vissez fermement le ventilateur.
Ne jamais détacher le recouvrement du voyant LED du ventilateur. Le
fabricant l'a monté exactement centré de sorte à éviter les vibrations.
Connectez le connecteur à 3 broches du ventilateur à une connextion appropriée
de votre carte mère. Posez les câbles de manière à ce qu'ils ne puissent pas
entrer en contact avec le ventilateur.
Puis, refermez le boîtier. Connectez votre ordinateur à la tension de réseau et
allumez-le.
Fonction
Le module LED indique divers effets variables, entre autres, la température (°C,
Grade Celsius) mesurée par le capteur intégré est indiquée.
Elimination des déchets
Jetez l´appareil devenu inutilisable suivant les lois en vigueur.
Cette notice est une publication de la société Conrad Electronic GmbH, Klaus-Conrad-
Straße 1, D-92240 Hirschau/Allemagne.
Cette notice est conforme à la règlementation en vigueur lors de l´impression. Données
techniques et conditionnement soumis à modifications sans aucunpréalable.
© 2006 par Conrad Electronic GmbH. Imprimé en Allemagne.
w w w. c o n r a d . c o m
8cm ventilator
Version 04/06
"Thermaltake iFlash Mini"
Bestelnr. 99 86 69
Correct gebruik
De ventilator is geschikt voor de inbouw in een computerbehuizing en zorgt voor
de koeling van de computer. Een speciaal LED opzetstuk zorgt voor optische
effecten. Een geïntegreerde temperatuursensor geeft de actuele temperatuur via
het opzetstuk weer.
Alle firmanamen en productnamen zijn handelsmerken van de respectieve
eigenaars. Alle rechten voorbehouden.
Leveringsomvang
• 8cm ventilator met LED opzetstuk
• Montagemateriaal
• Gebruiksaanwijzing
Kenmerken
• 8cm ventilator
• 3-polige aansluiting met geïntegreerde toerental uitgang
• Opzetstuk met LED module voor optische effecten (lopende tekst,
temperatuuraanduiding); geïntegreerde temperatuursensor
• Aantal toeren: 2000 toeren/min +/- 10%
• Geluid: 21dBA
• Opgenomen vermogen: 3.6W (0.3A bij 12V=)
Inbouw
Open daarna de behuizing van uw computer. Al naar de gewenste montageplaats
moet u geschikte schroeven gebruiken:
• korte schroeven voor de montage aan de computerbehuizing.
• lange schroeven voor de montage b.v. op een CPU koellichaam; in dit geval
moet u eerst de vier klemschroeven van het LED opzetstuk voorzichtig
verwijderen, pas daarna kan de ventilator vastgeschroefd worden.
Verbind de 3-polige connector van de ventilator met een passende aansluiting
van het moederbord. Installeer de kabels zo dat ze niet in de ventilator terecht
kunnen komen.
Sluit de behuizing weer. Verbind uw computer opnieuw met de netspanning en
schakel hem in.
Functie
Het LED opzetstuk toont verschillende wisselende effecten zoals b.v. de
temperatuur (°C, graden Celsius) die de geïntegreerde temperatuursensor meet.
Verwijderen
© 2006 by Conrad Electronic Benelux B.V. Printed in Germany.
G E B R U I K S A A N W I J Z I N G
Indien u geen vakkennis bezit voor het inbouwen, dan laat dit
over aan een VAKMAN of een gekwalificeerde computerdienst!
Door een onjuiste inbouw zullen zowel de ventilator als de
computer en alle aangesloten apparaten beschadigd raken.
Opgelet: levensgevaar!
Schakel de computer waarin de ventilator ingebouwd zal wor-
den en alle aangesloten apparaten uit en koppel de apparaten
los van de netspanning! Haal de stekker uit de contactdoos! Het
is niet voldoende om de apparaten via de aan/uit-schakelaar uit
te schakelen!
U mag het LED opzetstuk nooit van de ventilator nemen. De fabrikant
heeft deze precies in het midden gemonteerd zodat er geen trillingen
ontstaan.
Als het product niet meer werkt, moet u het volgens de geldende
wettelijke bepalingen voor afvalverwerking inleveren.
Deze gebruiksaanwijzing is een publicatie van Conrad Electronic GmbH, Klaus-
Conrad-Straße 1, D-92240 Hirschau/Duitsland.
Deze gebruiksaanwijzing voldoet aan de technische eisen bij het ter perse gaan.
Wijzigingen in techniek en uitrusting voorbehouden.
w w w. c o n r a d . c o m
Version 04/06
