BASETech 75 18 03 Bedienungsanleitung

BEDIENUNGSANLEITUNG
1 Kanal TFT-Überwachungsset
Best.-Nr. 75 18 03
Bestimmungsgemäße Verwendung
Dieses Überwachungsset, bestehend aus einer CMOS Farb-Überwachungskamera und einem
8,89 cm (3,5") Farb-Monitor, dient der Bild-Überwachung und Sicherung von uneinsehbaren
bzw. kritischen Bereichen (z.B. Eingangsbereiche, Überwachung in Tiefgaragen).
Die Kamera ist für den Einsatz im Außenbereich geeignet (IP55). Der Monitor ist ausschließlich
für den Betrieb in trockenen Innenräumen geeignet.
Die Spannungsversorgung der Kamera erfolgt via 8V/DC und die Spannungsversorgung des
Monitors via 12 V/DC (passende Steckernetzgeräte sind im Lieferumfang enthalten).
Die verbauten IR-LEDs ermöglichen eine Reichweite bis zu max. 8 Meter.
Die an der Kamera integrierten Infrarot LEDs ermöglichen eine Sicht bei Nacht. Beachten Sie,
dass mit zunehmender Dunkelheit und der dadurch verbundenen Aktivierung der IR-LEDs die
Farb-Bildwiedergabe in eine Schwarz-Weiß-Bildwiedergabe wechselt. Die Helligkeit nimmt die
Kamera durch einen sich an der Frontseite befindlichen Fotosensor wahr.
Bitte beachten Sie, dass Sie sich strafbar machen, wenn Sie fremde Personen ohne deren
Wissen und Einverständnis mit dieser Kamera beobachten.
Eine andere Verwendung als die zuvor beschrieben ist verboten und kann das Produkt
beschädigen, was mit Risiken wie Kurzschluss, Brand, elektrischer Stromschlag, usw. verbunden
ist. Das gesamte Produkt darf nicht verändert oder umgebaut werden. Die Sicherheitshinweise in
dieser Bedienungsanleitung sind unbedingt zu beachten. Bitte lesen Sie die Bedienungsanleitung
aufmerksam durch und bewahren Sie diese für spätere Rückfragen gut auf.
Symbolerklärung
Das Symbol mit dem Blitz wird verwendet, wenn Gefahr für Ihre Gesundheit besteht,
z.B. durch elektrischen Schlag.
Dieses Symbol mit dem Ausrufezeichen weist Sie auf besondere Gefahren bei
Handhabung, Betrieb oder Bedienung hin.
Das Symbol mit dem Pfeil steht für spezielle Tipps und Bedienhinweise.
Sicherheitshinweise
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht
werden, erlischt die Gewährleistung/Garantie! Für Folgeschäden übernehmen
wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder
Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir
keine Haftung. In solchen Fällen erlischt die Gewährleistung/Garantie.
• Die Systemkomponenten dürfen nicht verändert oder umgebaut werden, sonst
erlischt nicht nur die Zulassung (CE), sondern auch die Garantie/Gewährleistung.
• Die an der Kamera integrierten Infrarot LEDs ermöglichen eine Sicht bei Nacht.
Beachten Sie, dass mit zunehmender Dunkelheit und der dadurch verbundenen
Aktivierung der IR-LEDs die Farb-Bildwiedergabe in eine Schwarz-Weiß-
Bildwiedergabe wechselt. Die Helligkeit nimmt die Kamera durch einen sich an der
Frontseite befindlichen Fotosensor wahr.
• Die Systemkomponenten dürfen nicht extremen Temperaturen, direktem Sonnen-
licht, intensiver Vibration oder schwerer mechanischer Beanspruchung ausgesetzt
werden.
• Der Betrieb dieses Überwachungssets ersetzt nicht die persönliche Aufsicht von
Kindern oder Menschen, die besonderer Hilfe bedürfen.
• Nach raschem Temperaturwechsel benötigen die Systemkomponenten erst eine
Zeit zur Stabilisierung, um sich an die neue Umgebungstemperatur anzupassen,
bevor sie benutzt werden können.
• Elektronische Geräte sind kein Kinderspielzeug und sollten außerhalb der
Reichweite von Kindern aufbewahrt werden!
• Sollten Sie Zweifel zum korrekten Gebrauch der Systemkomponenten oder bezüg-
lich der Sicherheit haben, wenden Sie sich bitte an qualifiziertes Fachpersonal.
• Lassen Sie niemals Verpackungsmaterial unachtsam herumliegen. Plastikfolien/
Taschen usw. können für Kinder zu einem gefährlichen Spielzeug werden, es
besteht Erstickungsgefahr.
• Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist
das Gerät außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern.
• Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn:
- das Gerät sichtbare Beschädigungen aufweist,
- das Gerät nicht mehr arbeitet und
- nach längerer Lagerung unter ungünstigen Verhältnissen oder
- nach schweren Transportbeanspruchungen.
• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des
Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und
Betriebsmittel zu beachten.
Version 05/10
• Die Kamera ist für den Einsatz im Außenbereich geeignet (IP55). Der Monitor ist
ausschließlich für den Betrieb in trockenen Innenräumen geeignet.
• Die Spannungsversorgung der Kamera erfolgt via 8V/DC und die Spannungs-
versorgung des Monitors via 12 V/DC (passende Steckernetzgeräte sind im
Lieferumfang enthalten).
• Versichern Sie sich, dass alle elektrischen Verbindungen, Verbindungsleitungen
zwischen den Geräten und evtl. Verlängerungsleitungen vorschriftsmäßig und in
Übereinstimmung mit der Bedienungsanleitung sind.
• Beim Öffnen von Abdeckungen oder Entfernen von Teilen, außer wenn dies von Hand
möglich ist, können spannungsführende Teile freigelegt werden. Es können auch
Anschlussstellen spannungsführend sein. Vor einem Abgleich, einer Wartung, einer
Instandsetzung oder einem Austausch von Teilen oder Baugruppen muss das Gerät
von allen Spannungsquellen getrennt sein, wenn ein Öffnen des Gerätes erforderlich
ist. Wenn eine Wartung oder Reparatur am geöffneten Gerät unter Spannung unver-
meidlich ist, darf das nur durch eine Fachkraft geschehen, die mit den damit ver-
bundenen Gefahren bzw. den einschlägigen Vorschriften dafür vertraut ist.
• Kondensatoren im Gerät können noch geladen sein, selbst wenn es von allen
Spannungsquellen getrennt wurde.
• Beachten Sie beim Aufstellen/der Montage, dass die Anschlusskabel nicht
gequetscht oder durch scharfe Kanten beschädigt werden.
• Trennen Sie bei längerer Nichtbenutzung die Kamera und den Monitor von der
Stromversorgung.
• Trennen Sie vor jeder Reinigung die Kamera und den Monitor von der Strom-
versorgung.
• Trennen Sie aus Sicherheitsgründen bei einem Gewitter die Kamera und den
Monitor von der Stromversorgung.
• Ersetzen Sie nie schadhafte Anschlussleitungen selbst. Trennen Sie das Gerät in
einem solchen Fall vom Netz und bringen Sie es in eine Fachwerkstatt.
• Gießen Sie nie Flüssigkeiten über elektrischen Geräten aus. Es besteht höchste
Gefahr eines Brandes oder lebensgefährlichen elektrischen Schlags. Sollte es
dennoch zu einem solchen Fall kommen, ziehen Sie sofort das Netzgerät aus der
Netzsteckdose und ziehen Sie eine Fachkraft zu Rate.
• Wartung, Anpassungs- und Reparaturarbeiten dürfen nur von einer qualifizierten
Fachkraft bzw. einer Fachwerkstatt durchgeführt werden.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beant-
wortet werden, so wenden Sie sich bitte an unseren technischen Kundendienst oder
andere Fachleute.

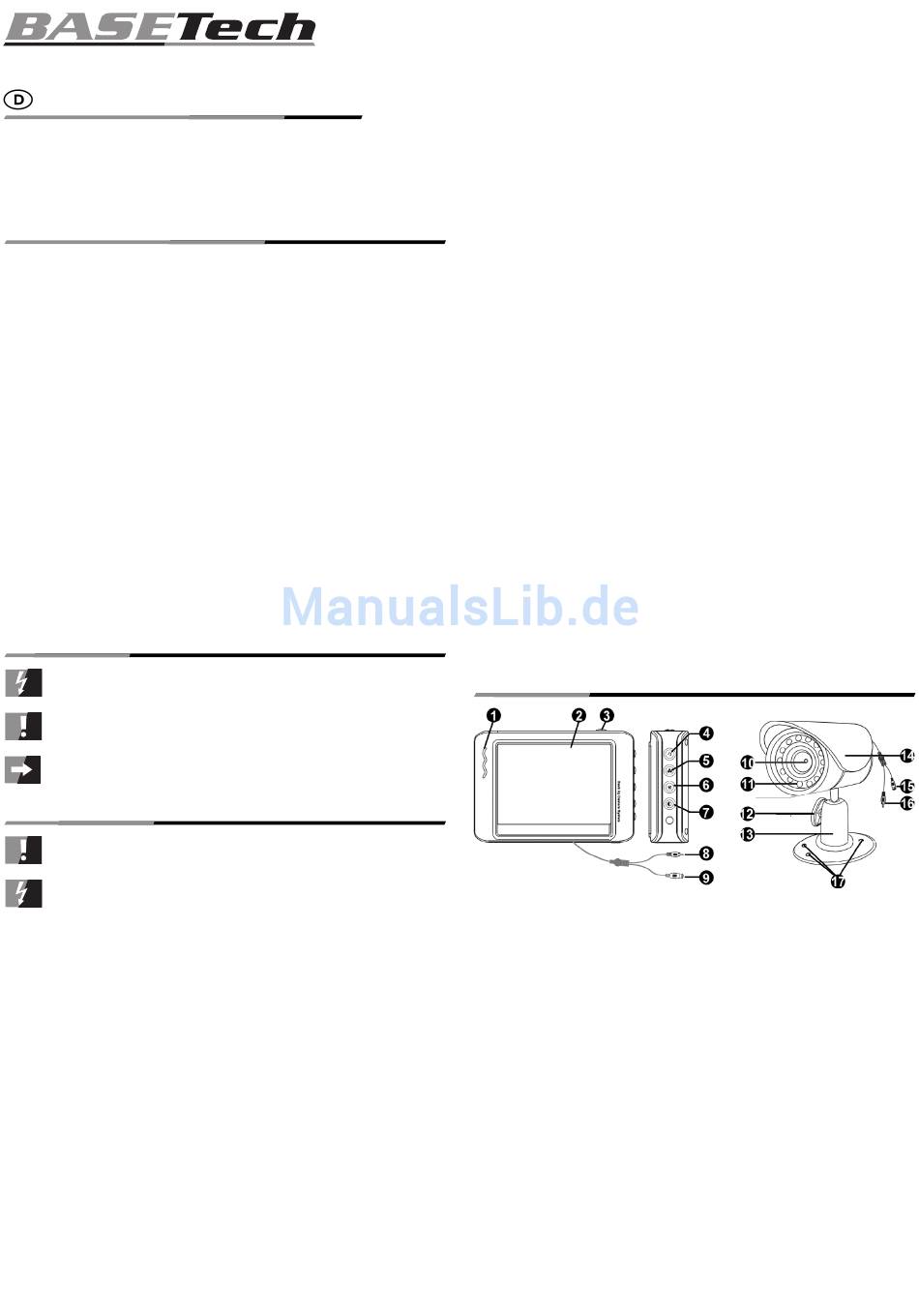

Produktansicht
1) Indikator-LED
Leuchtet blau, sobald der
Monitor eingeschaltet wird.
2) Display
3) Taste „EIN/AUS"
4) Taste „Bildausrichtung"
5) Taste „Farbeinstellung"
6) Taste „Helligkeitseinstellung"
7) Taste „Kontrasteinstellung"
8) Videoeingang (Cinch"
9) Anschluss für Spannungsversorgung 12V/DC
10) Kamera
11) IR-LEDs
12) Befestigungsschraube
13) Montagefuß
14) Sonnen- und Regenschutz
15) Videoausgang (Cinch)
16) Anschluss für Spannungsversorgung 8V/DC
