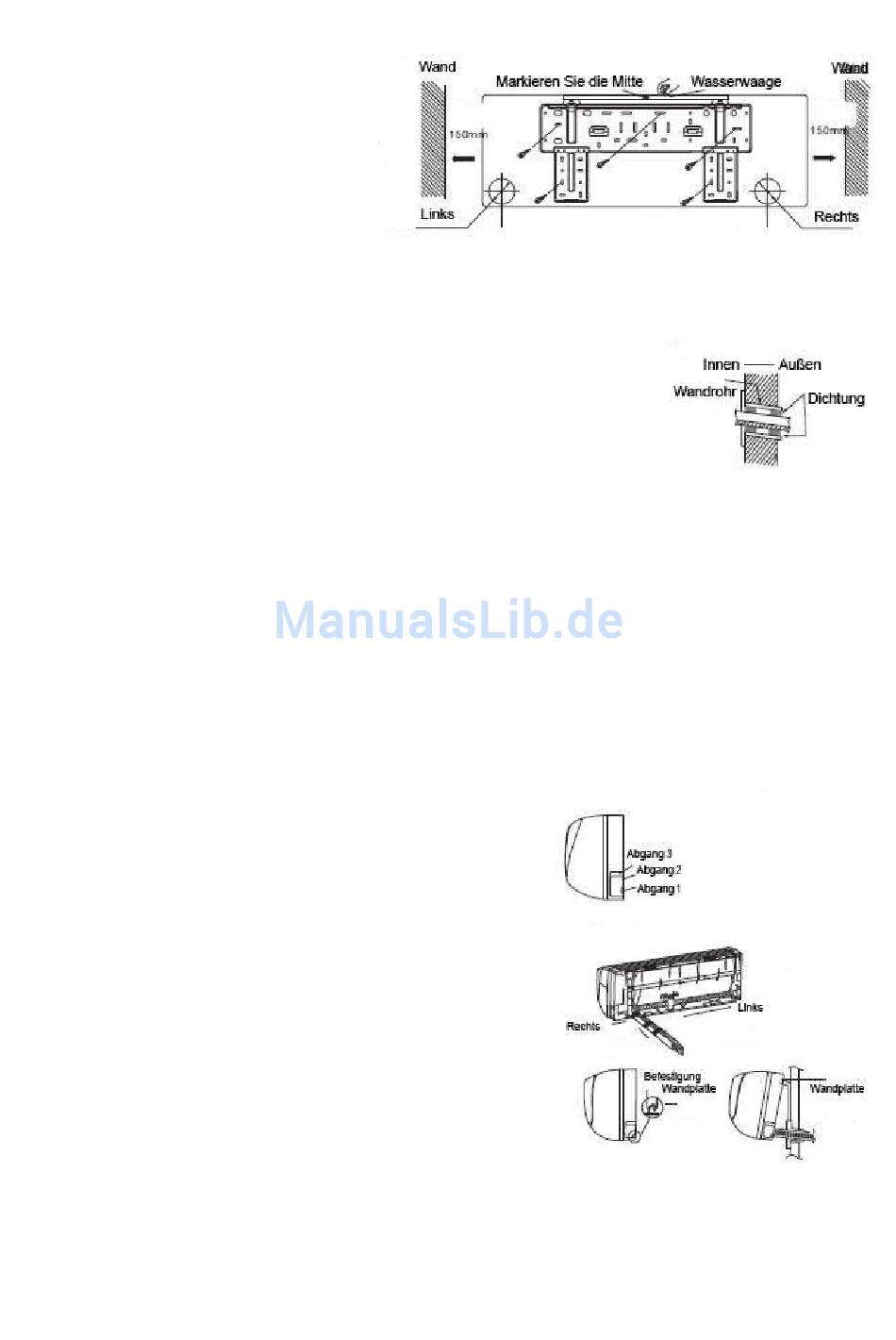

5 Installation der Rückwand
Bringen Sie die Rückwand horizontal
an. Bringen Sie die Rückwand so an,
dass die 60 kg gut halten kann.
6 Installation des Leitungsrohres
Bohren Sie das Loch für das Leitungsrohr in einen geneigten Winkel
nach draußen. Bringen Sie den Leitungsrohr-Überzug zum Schutz
der Leitungen in das Loch ein.
7 Verbindung der Kabel
(1) Öffnen Sie die Bedienblende.
(2) Schrauben Sie die Schrauben der Abdeckplatte ab.
(3) Schieben Sie das Stromkabel durch den hinteren Teil der Innenanlage.
(4) Alle Kabel sollten, wie im Schaltplan auf dem Gerät beschrieben, verbunden
werden.
(5) Bauen Sie das Gerät wieder ordnungsgemäß zusammen.
8 Installation der Innenanlage
(1) Die Leitungen können auf der rechten, linken und
hinteren Seite nach Außen geführt werden.
(2) Dafür können die benötigten Abgänge wie in der
Abb. gezeigt herausgetrennt werden.
(3) Bündeln Sie die Leitungen, die Sie aus dem
Gerät herausgeführt haben.
(4) Hängen Sie das Gerät an die vorher angebracht
Rückwand und überprüfen Sie anschließend die
Festigkeit.
