Asus Xonar U7 Schnellstartanleitung

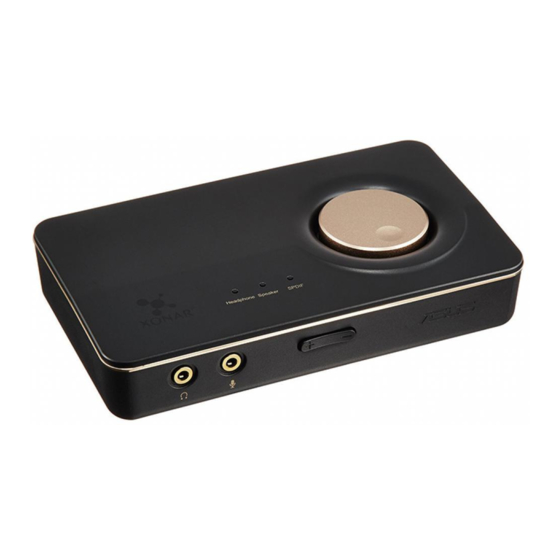

7.1-channel usb audio card
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Inhaltsverzeichnis
Verwandte Anleitungen für Asus Xonar U7
Inhaltszusammenfassung für Asus Xonar U7
-
Seite 29: Verpackungsinhalt
• 1x optischer S/PDIF-TOSLINK-Adapter • Schnellstartanleitung Systemanforderungen Um eine erfolgreiche Installation der Xonar U7-Audiokarte sicherzustellen, muss Ihr U7-Audiokarte sicherzustellen, muss Ihr -Audiokarte sicherzustellen, muss Ihr Computer folgende Anforderungen erfüllen: • IBM kompatibler PC mit einem USB1.1 (oder höher) -kompatiblen Anschluß für das USB-Audiogerät... -
Seite 30: Ansicht Von Hinten
Hardware Xonar U7-Soundkarte Ansicht von oben Ansicht von hinten Ansicht von unten ASUS Xonar U7 Quick Start Guide... - Seite 31 Der ��B �udio 1.0/2.0-�chalter befindet sich an der �nterseite des �oundkarte. Die USB Audio 1.0-Verbindung hat folgende Beschränkungen: • Unterstützt nur Wiedergabefunktionen. • 7.1-Lautsprecher, Kopfhörer, Mikrofoneingang / Line-in und S/PDIF- Ausgang unterstützen nur Abtastraten von 44,1 kHz / 48 kHz bei 16 Bit. ASUS Xonar U7 - Schnellstartanleitung...
-
Seite 32: Treiberinstallation
Treiberinstallation Treiberinstallation Xonar U7-Kartentreiber installieren Nach dem Anschluß des externen Xonar U7 USB-Adapters an Ihren Computer müssen Sie die Gerätetreiber installieren, damit der Xonar U7 USB-Adapter unter Windows arbeiten kann. Die Version und der Inhalt der Treiber-CD können ohne vorherige Ankündigung geändert werden.. -
Seite 33: Anschluß Der Lautsprecher Und Peripheriegeräte
4.1.1 An einen USB 2.0-Port Ihres Computers anschließen oder Element Beschreibung Schalten zum Umschalten zwischen USB Audio USB Audio 1.0/2.0 2.0- und USB Audio 1.0-Verbindung verschieben. switch USB Audio 1.0 bietet Plug-and-Play. USB Audio 2.0 verwenden Sie bei Mac-Computern (Apple). ASUS Xonar U7 - Schnellstartanleitung... - Seite 34 4.1.2 Digitale Audiosysteme anschließen S/PDIF Element Beschreibung Schließen Sie an diesem S/PDIF-Ausgang einen AVR S/PDIF-/Seiten- Ausgang (Audio-Video-Receiver) an. ASUS Xonar U7 Quick Start Guide...
- Seite 35 Mikrofoneingang / Schließen Sie den ,5-mm-Stecker (Klinke) des Line-in-Port Mikrofons zur Sprachkommunikation, Aufnahme oder für Karaokeanwendungen am Mikrofoneingang an. Schließen Sie den ,5-mm-Stecker (Klinke) des CD/MP-Players oder einer anderen analogen Line- Audioquelle zur Tonaufnahme am Line-in-Anschluss ASUS Xonar U7 - Schnellstartanleitung...
-
Seite 36: Ausgangsverbindung
4.2.1 Stereo-Kopfhörer anschließen HP Out Mic In/Line In Element Beschreibung Der Kopfhörerausgang hat einen integrierten Kopfhörerausgang hochwertigen Verstärker zur Verbesserung der Ausgabe per Kopfhörer. Schließen Sie Ihre Stereo- Kopfhörer direkt an diesem Port an. ASUS Xonar U7 Quick Start Guide... - Seite 37 Hier schließen Sie den vorderen linken Eingang von 5.1- Frontausgang(L) Kanal-Kopfhörern per Cinch-Kabel an. Verbinden Sie den ,5-mm-Stecker (Mittel/Bass-Kanal) Center/ Subwoofer- Ihres 5.1-Kanal-Kopfhörers mit diesem Anschluss. Ausgang Schließen Sie hier den hinteren Surround-Eingang Ihres Hinterer Surround- 5.1-Kanal-Kopfhörers an. Ausgang ASUS Xonar U7 - Schnellstartanleitung...
- Seite 38 Analoge Lautsprechersysteme anschließen 2-Kanal-Lautsprecher anschließen Element Beschreibung Bei 2-Kanalsystemen verbinden Sie diesen Ausgang mit den Frontausgang(R) rechten Frontlautsprecheranschluss per Cinch-Kabel an. Bei 2-Kanalsystemen verbinden Sie diesen Ausgang mit den Frontausgang(L) linken Frontlautsprecheranschluss per Cinch-Kabel an. ASUS Xonar U7 Quick Start Guide...
- Seite 39 Hier schließen Sie den vorderen rechten Eingang der Frontausgang(R) 4.1-Kanal-Lautsprecher an. Hier schließen Sie den vorderen linken Eingang der 4.1- Frontausgang(L) Kanal-Lautsprecher an. Hier schließen Sie den hinteren Surround-Eingang der Hinterer Surround- 4.1-Kanal-Lautsprecher an. Ausgang ASUS Xonar U7 - Schnellstartanleitung...
- Seite 40 Bei 5.1-Kanalsystemen verbinden Sie diesen Ausgang Frontausgang(L) mit den linken Frontlautsprecheranschluss der aktiven Lauftsprechers. Hier schließen Sie die Mittel- und Subwoofer-Eingänge Center/ Subwoofer- der 5.1-Kanal-Lautsprecher an. Ausgang Schließen Sie hier den hinteren Surround-Eingang Ihres Hinterer Surround- 5.1-Kanal-Kopfhörers an. Ausgang ASUS Xonar U7 Quick Start Guide...
- Seite 41 Hier schließen Sie die linken und rechten Surround- Surround-Ausgang Eingänge von 7.1-Kanal-Lautsprechern an. Hier schließen Sie den Mittel/Subwoofer-Eingang von Center/ Subwoofer- 7.1-Kanal-Lautsprechern per Miniklinkenkabel an. Ausgang Hinterer Surround- Schließen Sie hier den hinteren Surround-Eingang Ausgang Ihres 7.1-Kanal-Kopfhörers an. ASUS Xonar U7 - Schnellstartanleitung...
