ANLEITUNG
SCHRITT 3: Massives Gestänge verbinden
1.
Drücken Sie den Bediengriff für die Durchsatzsteuerung in die Position „30". Führen Sie das A-En-
de der Verbindungsstange (Nr. 34) durch die Unterlegscheibe Ø8 (Nr. 12) und in die Anzeigeniveau-
platte (Nr. 46). Befestigen Sie sie mit einer Sicherungsmutter M8 (Nr. 11).
2.
Führen Sie das B-Ende der Verbindungsstange (Nr. 34) durch die Unterlegscheibe Ø8 (Nr. 12) und in
die Befestigungsplatte (Nr. 13). Befestigen Sie sie mit einer Sicherungsmutter M8 (Nr. 11).
3.
Drücken Sie den Bediengriff in die Position „0". Die Bohrung im Boden des Streuers sollte voll-
ständig geschlossen sein. Wenn die Position des Bediengriffs für die Durchsatzsteuerung und die
Bohrung im Boden des Trichters nicht exakt passen, lösen Sie die beiden Schrauben M6 im Boden
(Nr. 9) und schieben die Anzeigeniveauplatte so lange, bis die Griffposition und die Bohrung im Bo-
den des Trichters korrekt ausgerichtet sind. Ziehen Sie die beiden Sicherungsmuttern M6 wieder
an (Nr. 9).
DE
22

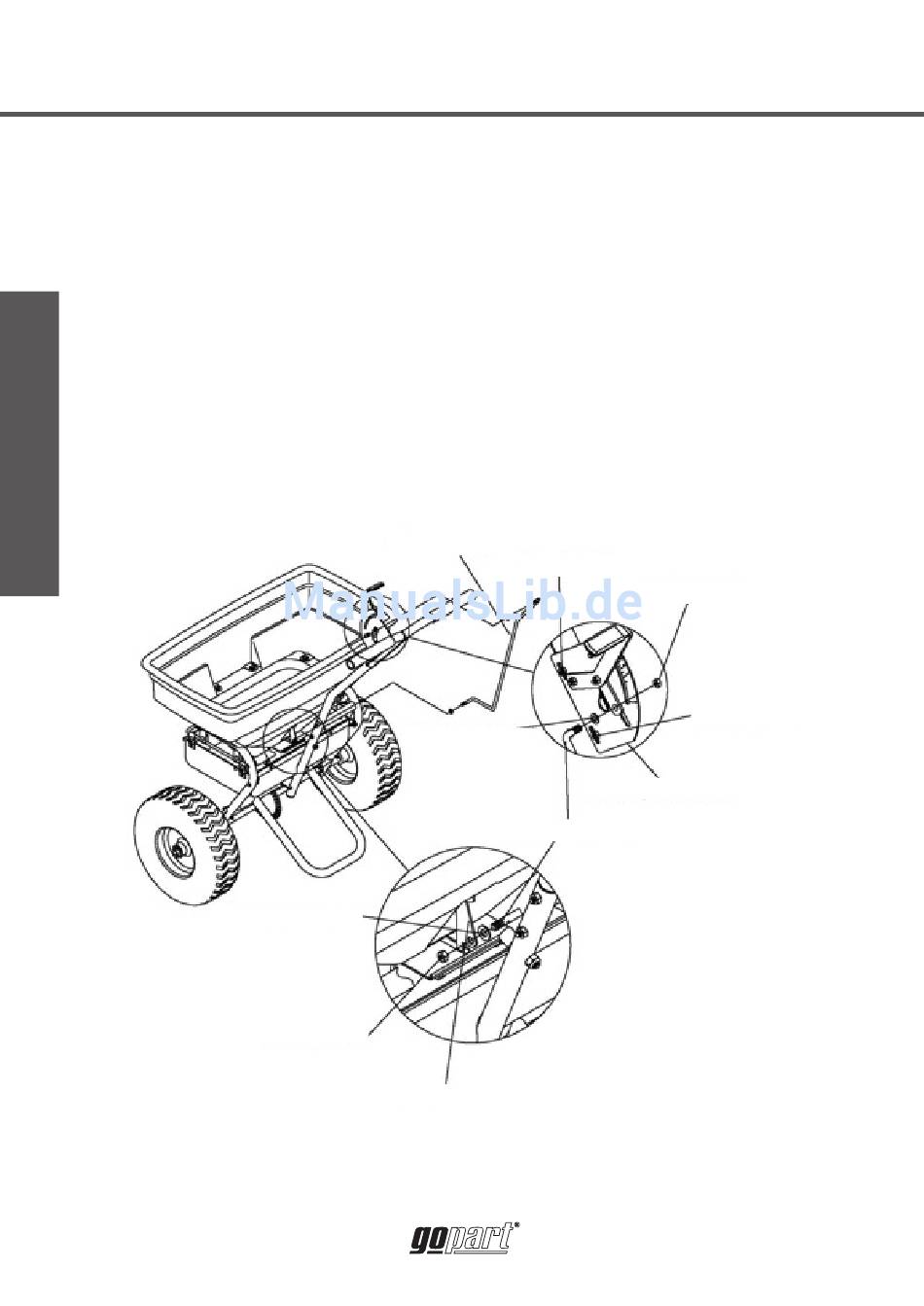

Nr. 34 Verbindungsstange
Nr. 12 Unterlegscheibe Ø8
Nr. 11 Sicherungsmutter M8
Nr. 13 Befestigungsplatte
Nr. 9 Sicherungsmutter M6
Nr. 12
Unterlegscheibe
Ø8
Nr. 46 Anzeigeniveauplatte
Nr. 34 Verbindungsstange
Nr. 11 Sicherungsmutter M8
Nr. 9 Sicherungsmutter M6
