Elektrischer Anschluß
Achtung!
Vor Arbeiten an elektrischen Anlagen immer den Strom abschal-
ten (Sicherung/Hauptschalter). Elektroinstallationen sollen grund-
sätzlich von einem Fachmann durchgeführt werden.

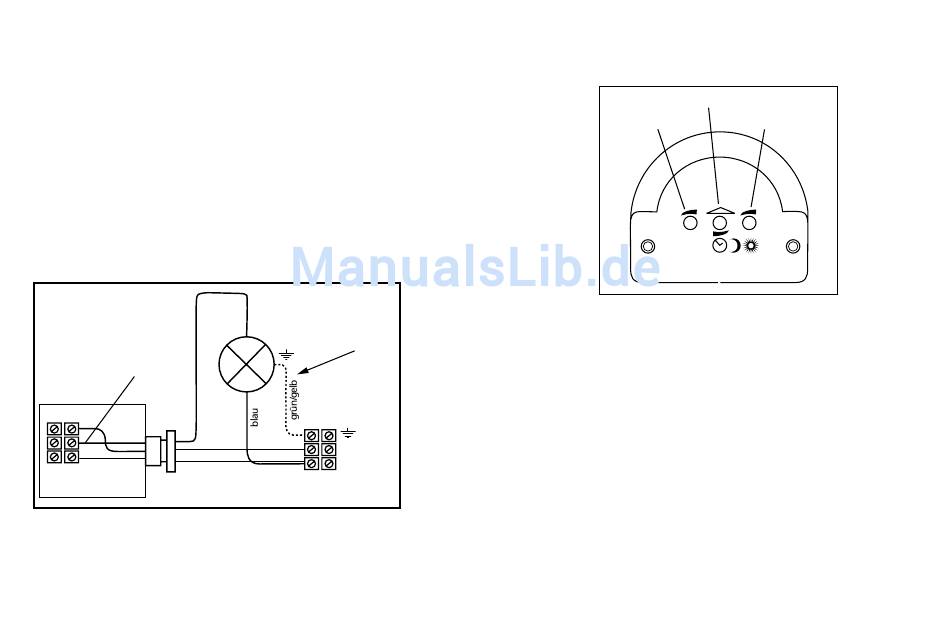

Anschlußleitung an die Klemmen
N
= Null
L
= stromführende Phase
Lampe = geschaltet (zur Leuchte) anschließen
Lampe
L
schwarz
N
8
Schutzleiteran-
schwarz
schluß muß
angeschlossen
werden
braun
L
N
blau
Test und Einstellen des Bewegungsmelders
1. Für die Testphase wird empfohlen, die Regler auf „minimal"
einzustellen.
Zweiteinstellung
Feinabstimmung
2. Nach dem Wiedereinschalten des Stromes brennt die Lampe
für den eingestellten Zeitraum.
3. Der Bewegungsmelder benötigt ca. 40 sec. Aufwärm- und Ein-
meßzeit.
4. Warten, bis der Bewegungsmelder die Lampe wieder ausschal-
tet.
5. Durch Abschreiten des Erfassungsbereiches wird die ge-
wünschte Ansprechempfindlichkeit ermittelt und kann mit
dem Regler „Feinabstimmung" eingestellt werden.
Zwischen den einzelnen Tests sollten ca. 5 sec. liegen, in denen
die Lampe ausgeschaltet ist.
6. Durch Drehen der Regler kann die gewünschte Empfindlich-
keit des Infrarot-Sensors, die Hell-Dunkel-Ansprechempfind-
Dämmerlichtschalter
9
