1.7 Anschlüsse

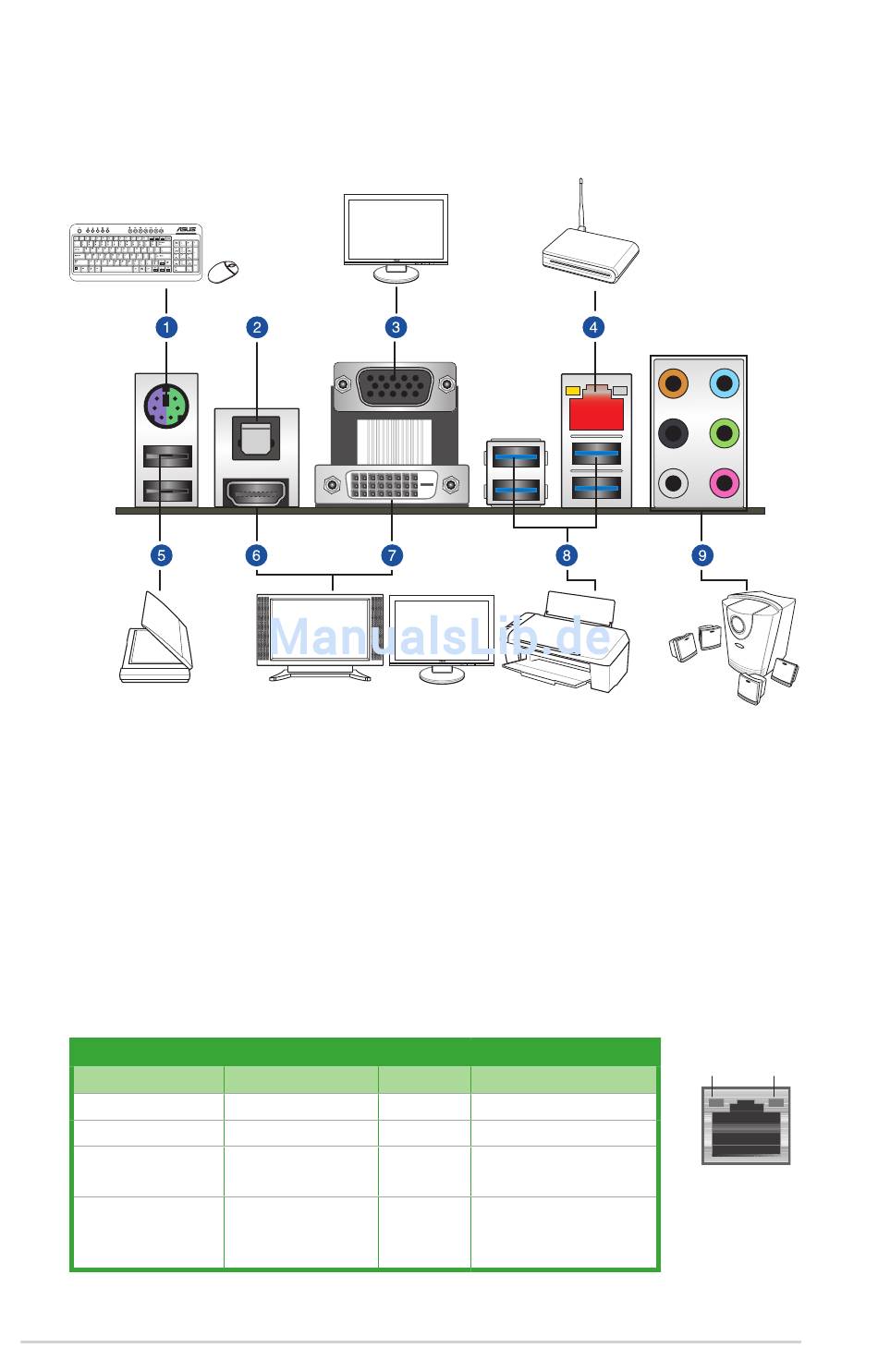

1.7.1 Rücktafelanschlüsse
1. PS/2 Tastatur/Maus-Kombianschluss. Dieser Anschluss ist für eine PS/2 Tastatur/
Maus.
2. Optischer S/PDIF-Ausgang. Dieser Anschluss erlaubt Ihnen, Ihren PC mit
Lautsprechern, Kopfhörern oder Sony / Phillips Digital Interconnect Format (S/PDIF)-
kompatiblen Geräten zu verbinden.
3. Video Graphics Adapter- (VGA) Port. Dieser 15-polige Anschluss ist für einen VGA-
Monitor oder andere VGA-kompatible Geräte.
4. LAN (RJ-45) Anschluss. Dieser Anschluss erlaubt eine Gigabit-Verbindungen zu einem
Local Area Network (LAN) mittels eines Netzwerk-Hubs.
Lan-Anschluss LED-Anzeige
Aktivitäts-/Verbindungs-LED
Status
Aus
Orange
Orange
(Blinkend)
Orange (blinkend
dann dauerhaft)
1-22
Beschreibung Status
Nicht verbunden AUS
Vebunden ORANGE 10 Mbps-Verbindung
Datenaktivität GRÜN
Bereit, um aus
dem S5-Modus
aufzuwachen
Speed LED
Beschreibung
10 Mbps-Verbindung
1 Gbps-Verbindung
Kapitel 1: Produkteinführung
Aktivitäts-/
Speed
Verbindungs-
LED
LED
LAN-
Anschluss
