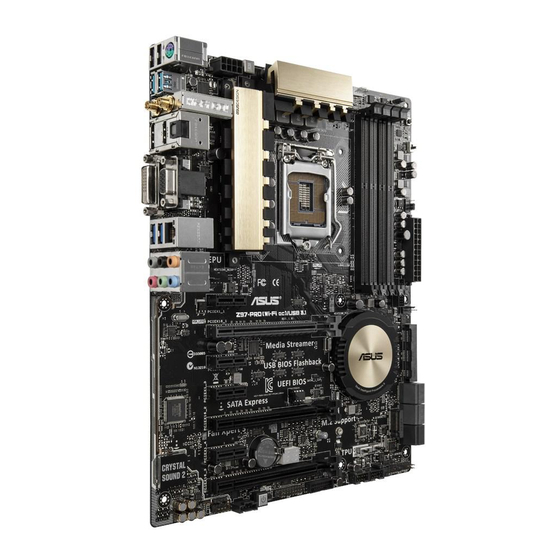

Asus Z97-PRO Bedienungsanleitung

Wi-fi ac/usb 3.1
Vorschau ausblenden Andere Handbücher für Z97-PRO:
Inhaltsverzeichnis

Werbung

Quicklinks

Z97-PRO
(Wi-Fi
ac)/USB
3.1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Asus Z97-PRO

Inhaltszusammenfassung für Asus Z97-PRO

  • Seite 1 Z97-PRO (Wi-Fi ac)/USB...

  • Seite 2: Erste Ausgabe April 2015

    Form reproduziert, übertragen, transkribiert, in Wiederaufrufsystemen gespeichert oder in jegliche Sprache übersetzt werden, abgesehen von vom Käufer als Sicherungskopie angelegter Dokumentation. Die Produktgarantie erlischt, wenn (1) das Produkt ohne schriftliche Genehmigung von ASUS repariert, modifiziert oder geändert wird und wenn (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Sicherheitsinformationen ....................vi Über dieses Handbuch ....................vii Z97-PRO(Wi-Fi ac)/USB 3.1-Spezifikationsübersicht ..........ix Verpackungsinhalt ......................xv Installationswerkzeuge und Komponenten ............... xvi Kapitel 1: Produkteinführung Sonderfunktionen ..................1-1 1.1.1 Leistungsmerkmale des Produkts ..........1-1 1.1.2 Weitere Besonderheiten ..............1-2 Motherboard-Übersicht ................. 1-3 1.2.1...
  • Seite 4 3.6.10 Intel Rapid Storage Technologie ..........3-47 Monitor-Menü ....................3-48 Boot Menü ....................3-51 Tools-Menü ....................3-58 3.9.1 ASUS EZ Flash 2 Utility ............... 3-58 3.9.2 ASUS-Übertaktungsprofil ............. 3-59 3.9.3 ASUS DRAM SPD Information ............ 3-60 3.10 Exit Menü ...................... 3-61 3.11...
  • Seite 5 Einstellen der RAID-Elemente im BIOS ......... 5-2 5.1.4 Intel Rapid Storage Technology Option ROM-Dienstprogramm ... 5-3 Erstellen einer RAID-Treiberdiskette ............5-7 5.2.1 Erstellen einer RAID-Treiberdiskette unter Windows ....5-7 ® 5.2.2 Installieren des RAID-Treibers während der Windows-Installation ..............5-8 Appendices Notices A-1 ASUS contact information ...................A-5...

  • Seite 6: Sicherheitsinformationen

    Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie die Netzleitung aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden.

  • Seite 7: Über Dieses Handbuch

    Wo finden Sie weitere Information In den folgenden Quellen finden Sie weitere Informationen, sowie Produkt und Software- Updates. ASUS Webseite Die ASUS Webseite (www.asus.com) enthält aktualisierte Informationen über ASUS Hardware und Softwareprodukte. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente, wie z.B. Garantiekarten, die von Ihrem Händler hinzugefügt wurden.

  • Seite 8: Anmerkungen Zu Diesem Handbuch

    Anmerkungen zu diesem Handbuch Um sicherzustellen, dass Sie die richtigen Schritte ausführen, beachten Sie die folgenden Symbole, die in diesem Handbuch benutzt werden. GEFAHR/WARNUNG: Informationen zur Vermeidung von Verletzungen beim Versuch, eine Aufgabe abzuschließen. ACHTUNG: Informationen, um Schäden an den Komponenten zu vermeiden, beim Ausführen einer Aufgabe WICHTIG: Anweisungen, denen Sie folgen MÜSSEN, um die Aufgabe zu vollenden.

  • Seite 9: Z97-Pro(Wi-Fi Ac)/Usb 3.1-Spezifikationsübersicht

    Z97-PRO(Wi-Fi ac)/USB 3.1-Spezifikationsübersicht LGA1150 Sockel für die 4. Generation und Neue 4. Generation Intel Core™ i7/Intel Core™ i5/ Intel Core™ i3, Pentium und Celeron Prozesso Unterstützt 22nm CPU Unterstützt Intel Turbo Boost Technologie 2.0* * Die Unterstützung der Intel Turbo Boost Technologie 2.0 ist abhängig vom CPU-Typ.
  • Seite 10 Z97-PRO(Wi-Fi ac)/USB 3.1-Spezifikationsübersicht Intel Z97 Express Chipsatz mit RAID 0, 1, 5, 10 und Intel Rapid Storage Technologie 13 Unterstützung - 1 x SATA Express Anschluss (schwarz am Mittel-Board, kompatibel mit 2 x SATA 6 Gb/s Anschlüssen) - 1 x M.2 Steckplatz 3* - 4 x SATA 6.0 Gb/s Anschlüsse (grau)

  • Seite 11: Hochleistung

    Z97-PRO(Wi-Fi ac)/USB 3.1-Spezifikationsübersicht Intel Z97 Express Chipsatz - Unterstützt ASUS USB 3.0 Boost - 6 x USB 3.0/2.0 Anschlüsse (4 Anschlüsse auf dem Mittelboard, 2 Anschlüsse auf der Rückseite, blau) - 6 x USB 2.0/1.1 Anschlüsse (4 Anschlüsse auf dem Mittelboard, 4 Anschlüsse auf der Rückseite)
  • Seite 12 USB BIOS Flashback - mit USB BIOS Flashback-Assistenten für EZ BIOS Download Planung UEFI BIOS EZ Modus - mit freundlicher grafischer Benutzeroberfläche - ASUS O.C. Tuner - ASUS CrashFree BIOS 3 - ASUS EZ Flash 2 (Fortsetzung auf der nächsten Seite)

  • Seite 13: Übertaktungsschutz

    1x PS/2 Tastatur/Maus-Kombianschluss 1 x DisplayPort 1 x HDMI Anschluss 1 x DVI-D 1 x RGB 1 x ASUS Wi-Fi GO! Modul (Wi-Fi 802.11 a/b/g/n/ac und Bluetooth v Rückseiten E/A- 4.0) (Optional) Anschlüsse 1 x Optische S/PDIF Ausgangsanschluss 1 x LAN (RJ-45) Anschluss 2 x USB 3.1/3.0/2.0 Anschlüsse (grünblau)

  • Seite 14: Handhabbarkeit

    Erfassung der Art der installierten CPU-Lüfter und schaltet in den Steuermodus automatisch. 64 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0, Mehrsprachiges BIOS, ASUS EZ Flash 2, CrashFree BIOS 3, F11 EZ Tuning Assistent, F6 Qfan Kontrolle, BIOS Funktionen F3 My Favorites, Quick Note, letztes Änderungsprotokoll, F12...

  • Seite 15: Verpackungsinhalt

    1 x ASUS-SLI™ Brücke 1 x ASUS Q-Shield Benutzerhandbuch Support DVD 1 x 2-in-1 ASUS Q-Anschluss Set 1 x 2T2R Dual-Band-WLAN bewegbare Antennen (Wi- Fi 802.11a/b/g/n/ac konform) • Sollten o.g. Artikel beschädigt oder nicht vorhanden sein, wenden Sie sich bitte an Ihren Händler.

  • Seite 16: Installationswerkzeuge Und Komponenten

    Installationswerkzeuge und Komponenten Intel LGA1150 CPU Intel LGA1150 kompatible CPU Lüfter Philips (Kreuz)-Schreubenzieher SATA Festplattenlaufwerk PC Gehäuse DIMM 1 Tüte mit Schrauben Netzteil SATA optisches Laufwerk (optional) Grafikkarte Das Werkzeug und die Komponenten, in der Tabelle aufgelistet, sind nicht im Motherboard- Paket enthalten.

  • Seite 17: Kapitel 1: Produkteinführung

    SATA Express Unterstützung SATA Express bietet schnellere Datenübertragungsgeschwindigkeiten von bis zu 10 Gb/s, so dass Ihr System, mit der Geschwindigkeit der SSDs aufholen kann. Es bietet außerdem die Abwärtskompatibilität mit bis zu zwei SATA-Festplatten der gleichen Geschwindigkeit. ASUS Z97-PRO(Wi-Fi ac)/USB 3.1...

  • Seite 18: Weitere Besonderheiten

    Das Motherboard ist Energy-related Products der Europäischen Union (ErP) ready, und ErP erfordert Produkte, bestimmte Energieeffizienzanforderungen in Bezug auf Energieverbrauch zu erfüllen. Dies entspricht dem Wunsch von ASUS, umweltfreundliche und energieeffiziente Produkte zu erzeugen, durch Innovation und Design die CO2-Bilanz des Produktes zu reduzieren und den Einfluss auf die Umwelt zu mildern.

  • Seite 19: Motherboard-Übersicht

    Originalverpackung der Komponente. • Vor dem Installieren oder Ausbau einer Komponente muss die ATX-Stromversorgung ausgeschaltet oder das Netzkabel aus der Steckdose gezogen sein. Nichtbeachtung kann zu schweren Schäden am Motherboard, Peripheriegeräten oder Komponenten führen. ASUS Z97-PRO(Wi-Fi ac)/USB 3.1...

  • Seite 20: Motherboard-Layout

    1.2.2 Motherboard-Layout 1.2.9 Interne Anschlüsse und 2.3.1 Audio E/A-Verbindungen Weitere Informationen zu Anschlüssen an der Rückblende und internen Anschlüssen finden Sie unter Interne Anschlüsse und Rückwärtige I/O-Anschlüsse. Kapitel 1: Produkteinführung...
  • Seite 21 1-22 19. TPM Anschluss (20-1 polig TPM) 1-41 20. BIOS Flashback-Taste 2-12 21. Anschalter 1-20 22. Thunderbolt Header (5-polig TB_HEADER) 1-42 23. Frontblenden Audioanschluss (10-1 Pin AAFP) 1-35 24. Gigitaler Audioanschluss 1-35 25. Q-Code LEDs 1-28 ASUS Z97-PRO(Wi-Fi ac)/USB 3.1...

  • Seite 22: Central Processing Unit (Cpu)

    Reparaturkosten nur übernehmen, wenn die Schäden durch die Lieferung entstanden sind. • Bewahren Sie die Abdeckung nach der Installation des Motherboards auf. ASUS wird die Return Merchandise Authorization (RMA)-Anfragen nur bearbeiten, wenn das Motherboard mit der Abdeckung auf dem LGA1150 Sockel kommt.

  • Seite 23: Systemspeicher

    Das Motherboard ist mit acht DDR 3 (Double Data Rate 3) Dual Inline Memory Module (DIMM)- Steckplätzen ausgestattet. Ein DDR3-Module sind anders gekerbt als DDR- oder DDR2-Module. Installieren Sie KEIN DDR- oder DDR2-Speichermodul auf einen DDR3-Steckplatz. Empfohlene Speicherkonfigurationen ASUS Z97-PRO(Wi-Fi ac)/USB 3.1...
  • Seite 24 Speicherkonfigurationen Sie können 2GB, 4GB und 8GB ungepufferte und nicht-ECC DDR3 DIMMs in den DIMM- Steckplätzen installieren. • Sie können verschiedene Speichergrößen in Kanal A und B installieren. Das System plant die Gesamtgröße des kleineren Kanals, für die Dual-Channel-Konfiguration. Der überschüssige Speicher des größesen Kanal wird dann für den Single-Channel-Betrieb geplant.
  • Seite 25 Z97-PRO(Wi-Fi ac)/USB 3.1-Motherboard – Liste mit qualifizierten Anbietern DDR3 3200 (O.C.) MHz Fähigkeit Händler Teil Nr. Größe SS/DS Chip Chip Nr. Timing Spannung DIMM Steckplatzunterstützung (optional) Marke AVEXIR AVD3UH32001304G-4CI(XMP) 16GB (4x4GB) SS 13-15-15-35 1.65V • • • G.SKILL F3-3200C12Q-16GTXDG(XMP) 16GB (4x4GB) SS 12-15-15-35 1.65V...
  • Seite 26 DDR3 2800 (O.C.) MHz Fähigkeit Händler Teil Nr. Größe Chip Chip Timing Spannung DIMM Marke Steckplatzunterstützung (optional) AVEXIR AVD3UH28001208G-4BZ1(XMP) 32GB (8x8GB) 12-14-14-35 1.65V • • • A_DATA AX3U2800W4G12(XMP) 16GB (4x4GB) 12-14-14-36 1.65V • • • A_DATA AX8U2808W8G12(XMP) 32GB (8x8GB) 12-14-14-36 1.65V •...
  • Seite 27 1.65 • • • (8x8GB) Mushkin 997122R(XMP) 12GB 2400-12-12-28-28 1.65 • • • (8x8GB) Silicon Power SP240GXLYU240NSA(XMP) 2400-11-13-13-32 • • • Transcend TX2400KLN-8GK(XMP) 2400-11-12-11-29 • • • (4x4GB) Team TLD38G2400HC11CBK(XMP) 11-13-13-35 1.65 • • • ASUS Z97-PRO(Wi-Fi ac)/USB 3.1 1-11...
  • Seite 28 DDR3 2200 (O.C.) MHz Fähigkeit Händler Teil Nr. Größe Chip Chip Timing Spannung DIMM Marke Steckplatzunterstützung (optional) G.SKILL F7-17607CL7D-4GBFLS(XMP) 4G ( 2x 2G ) 7-10-28-28 1.65 • • GEIL GET34GB2200C9DC(XMP) 4GB ( 2x 2GB ) 9-10-9-28 1.65 • • • GEIL GET38GB2200C9ADC(XMP) 8GB ( 4x 4GB )
  • Seite 29 16GB ( 2x 8GB ) 10-11-10-30 • • • Silicon SP186GXLYU186NSA(XMP) 1811-9-11-9-27 • • • Power Silicon SP008GXLYU186NSA(XMP) 1811-9-11-9-27 • • • Power Team TED38GM1866C13BK Hynix H4TQ4G83AFR 13-13-13-32 • • • V-color TD4G16C13-RD 1866-13-13- • • • 13-32 ASUS Z97-PRO(Wi-Fi ac)/USB 3.1 1-13...

  • Seite 30: Ddr3 1600 Mhz Fähigkeit

    DDR3 1600 MHz Fähigkeit Händler Teil Nr. Größe Chip Chip Nr. Timing Spannung DIMM Marke Steckplatzunterstützung (optional) A-DATA AD3U1600W4G11 A-DATA 3WCD-1211A 11-11-28-28 • • • A-DATA AD8U1600W8G11 A-DATA 3WCD-1211A 11-11-28-28 • • • A-DATA ADDU1600W4G11-B A-DATA DWND-1211A 9-9-9-24 • • •...
  • Seite 31 KVR16LN11/8 Kingston D5128EETBPGGBU 11-11- 1.35 • • • 28-28 Micron MT16JTF1G64AZ-1G6E1 Micron D9QBJ • • • Micron MT8JTF51264AZ-1G6E1 Micron D9QBJ • • • Micron MT8KTF25664AZ-1G6M1 MICRON D9PFJ • • • (Fortsetzung auf der nächsten Seite) ASUS Z97-PRO(Wi-Fi ac)/USB 3.1 1-15...
  • Seite 32 DDR3 1600 MHz Fähigkeit Händler Teil Nr. Größe Chip Chip Nr. Timing Spannung DIMM Marke Steckplatzunterstützung (optional) Patriot PV316G160C9K(XMP) 12GB 1600-9-9- • • • (2x4GB) 9-24 Patriot PV316G160C9K(XMP) 12GB 1600-9-9- • • • (8x8GB) 9-24 SanMax SMD-4G28N1P-16KM ELPIDA J4208BBBG-GN-F 1600 •...

  • Seite 33: Ddr3 1333 Mhz Fähigkeit

    • Xtreme MICRON MT8JTF25664AZ- MICRON D9PFJ • • • 1G4M1 Patriot PSD32G13332 Prtriot PM128M8D3BU-15 • • RiDATA C304627CB1AG22Fe RiDATA C304627CB1AG22Fe • • • RiDATA E304459CB1AG32Cf RiDATA E304459CB1AG32Cf • • • (Fortsetzung auf der nächsten Seite) ASUS Z97-PRO(Wi-Fi ac)/USB 3.1 1-17...
  • Seite 34 ASUS bietet die exklusive Unterstützung der Hyper-DIMM-Funktion. • Hyper DIMM-Unterstützung unterliegt den physikalischen Eigenschaften der einzelnen CPUs. X.M.P. laden. oder D.O.C.P. Einstellungen im BIOS für die Hyper DIMM- Unterstützung. • Besuchen Sie die ASUS-Website für die neueste QVL. 1-18 Kapitel 1: Produkteinführung...

  • Seite 35: Erweiterungssteckplätze

    Andernfalls können Sie sich verletzen und die Motherboard-Komponenten beschädigen. SP Nr. Steckplatzbeschreibung PCIe 1.0 x1_2-Steckplatz PCIe 3.0/2.0 x16_1 Steckplatz PCIe 2.0 x1_2-Steckplatz PCIe 3.0 x1_2-Steckplatz PCIe 2.0/2.0 x16_1 Steckplatz PCIe 4.0 x1_2-Steckplatz PCIe 2.0 x16_3 Steckplatz ASUS Z97-PRO(Wi-Fi ac)/USB 3.1 1-19...

  • Seite 36: Irq-Zuweisungen Für Dieses Motherboard

    PCI Express 3.0 Betriebsmodus VGA Konfiguration PCIe 3.0/2.0 x16_1 PCIe 2.0/2.0 x16_2 Einzel VGA / PCIe Karte x16 (Einzel VGA empfohlen) Dual VGA/PCIe Karte • Wir empfehlen, dass Sie eine ausreichende Stromversorgung zur Verfügung stellen, wenn Sie den CrossFireX™ oder SLI™ Modus verwenden. •...

  • Seite 37: Onboard-Tasten Und Schalter

    Stromkabel ziehen, vor dem Entfernen oder Installieren von Motherboardkomponenten. EZ XMP Schalter Aktivieren Sie diese Option, um die installierten DIMMs zu übertakten, so dass Sie die Geschwindigkeit und Leistung der DIMM verbessern. ASUS Z97-PRO(Wi-Fi ac)/USB 3.1 1-21...
  • Seite 38 Timing-Set getestet wurde. Wenn die installierten DIMMs nach den kompletten Einstellungsvorgang immer noch nicht funktionieren, leuchtet die DRAM_ LED dauerhaft. Tauschen Sie die DIMMs mit Modellen aus, die in der QVL (Qualified Vendors Lists) in diesen Handbuch oder auf der ASUS-Webseite unter www.asus.com empfohlen werden. •...
  • Seite 39 Sie können die 5-Way Optimization und TPU-Funktion in der AI Suite 3-Anwendung verwenden, passen Sie das BIOS-Setup-Programm an oder aktivieren Sie die TPU-Schalter zur gleichen Zeit. Jedoch wird das System die letzten von Ihnen vorgenommenen Einstellungen übernehmen. ASUS Z97-PRO(Wi-Fi ac)/USB 3.1 1-23...
  • Seite 40 EPU-Schalter Aktivieren Sie diese Option, um die aktuelle PC-Auslastung automatisch zu erkennen und den Stromverbrauch intelligent zu moderieren. Aktivieren Sie diese Option, wenn das System ausgeschaltet ist. • Die EPU LED (OLED2) in der Nähe des EPU -Schalters leuchtet, wenn der EPU- Schalter aktiviert ist.

  • Seite 41: Jumpers

    Parametereinstellungen auf die Standardwerte zurück. • Aufgrund des Verhaltens des Chipsatzes ist es nötig AC auszuschalten, um C.P.R. zu aktivieren. Sie müssen die Stromversorgung ein- oder ausschalten oder das Netzkabel, vor dem Neustart des Systems, trennen und wieder verbinden. ASUS Z97-PRO(Wi-Fi ac)/USB 3.1 1-25...
  • Seite 42 CPU Überspannungs-Jumper(3-pin CPU_OV) Mit dem CPU Übertaktungs-Jumper können Sie eine höhere CPU-Spannung für ein flexibles Übertaktungssystem, abhängig von der Art der installierten CPU. Um mehr CPU-Spannungseinstellung zu erhalten, setzen Sie den Jumper auf die Pins 2-3. Um wieder auf die Standard CPU-Spannungseinstellung zu gehen, stecken Sie den Jumper auf die Pins 1-2.

  • Seite 43: Onboard Leds

    POST (Power-On-Self-Test): CPU, Speichermodule, Grafikkarte und Festplattenlaufwerke. Wenn ein Fehler gefunden wird, leuchtet die LED der kritischen Komponente, bis das Problem gelöst ist. TPU LED (TPU_LED) Die TPU-LED leuchtet, wenn der TPU-Schalter aktiviert ist. ASUS Z97-PRO(Wi-Fi ac)/USB 3.1 1-27...
  • Seite 44 EPU LED (OLED2) Die EPU-LED leuchtet, wenn der EPU-Schalter auf Aktivieren geschaltet wird. USB BIOS Flashback LED (FLBK_LED) Die BIOS Flashback LED blinkt, wenn Sie die BIOS Flashback Taste für BIOS-Update drücken. 1-28 Kapitel 1: Produkteinführung...
  • Seite 45 EZ XMP LED (XLED1) Diese LED leuchtet, wenn Sie die EZ XMP-Schalter aktivieren. Q-Code LEDs Der Q-Code-LED bietet Ihnen einen 2-stelligen Fehlercode, der den Systemstatus anzeigt. Details finden Sie in der Q-Code-Tabelle auf der nächsten Seite. ASUS Z97-PRO(Wi-Fi ac)/USB 3.1 1-29...

  • Seite 46: Beschreibung

    Q-Code-Tabelle Code Beschreibung Nicht verwendet Eingeschaltet. Bestimmung des Reset-Typs(soft/hard). AP-Initialisierung vor dem Laden des Microcode System Agent-Initialisierung nach dem Laden des Microcode PCH-Initialisierung vor dem Laden des Microcode Microcode lädt AP Initialisierung nach dem Laden des Microcode System Agent Initialisierung nach dem Laden des Microcode PCH Initialisierung nach dem Laden des Microcode Initialisierung der Cache 0C –...
  • Seite 47 PCI Bus Initialisierung wurde gestartet PCI Bus Hot Plug Controller Initialisierung PCI Bus Aufzählung PCI-Bus-Ressourcen anfragen PCI-Bus-Ressourcen zuordnen Konsolenausgabe-Geräte anschließen Konsoleneingabe-Geräte anschließen Super EA Initialisierung USB Initialisierung wurde gestartet USB Reset (Fortsetzung auf der nächsten Seite) ASUS Z97-PRO(Wi-Fi ac)/USB 3.1 1-31...
  • Seite 48 Code Beschreibung USB Erkennung USB aktiviert 9E – 9F Reserviert für zukünftige AMI Codes IDE Initialisierung wurde gestartet IDE Reset IDE Erkennung IDE aktiviert SCSI Initialisierung wurde gestartet SCSI Reset SCSI Erkennung SCSI aktiviert Setup-Bestätigungspasswort Start des Setups Reserviert für ASL (siehe ASL-Statuscodes unten) Setup Eingabe warten Reserviert für ASL (siehe ASL-Statuscodes unten) Bereit für Boot Event...
  • Seite 49 System geht in S5 Schlafzustand System wacht aus S3 Schlafzustand auf System wacht aus S4 Schlafzustand auf System ist in ACPI-Modus übergegangen. Interrupt-Controller ist im PIC-Modus. System ist in ACPI-Modus übergegangen. Interrupt-Controller ist im APIC-Modus. ASUS Z97-PRO(Wi-Fi ac)/USB 3.1 1-33...

  • Seite 50: Interne Anschlüsse

    1.2.9 Interne Anschlüsse Intel Z97 Serial ATA 6 Gb/s Anschlüsse (7-polig SATA6G_12, SATA6G_34, SATA6G_56/SATAEXPRESS) Diese Anschlüsse verbinden Serielle ATA 6.0 Gb/s-Festplattenlaufwerke über Serielle ATA 6.0 Gb/s Signalkabel. Wenn Sie eine serielle ATA-Festplatte installiert haben, können Sie ein RAID 0, 1, 5, und 10-Konfiguration mit dem Intel Rapid Storage Technologie über den integrierten Intel Z97 Chipsatz, erstellen.
  • Seite 51 PCH-Speicherkonfiguration dieser Anleitung für weitere Details. • Bei der Verwendung von Intel Desktop Responsiveness Technologien mit PCIe M.2 Gerät, stellen Sie sicher das Sie den Windows UEFI Betriebssystem im RAID-Modus einrichten. Das M.2 (NGFF) SSD-Modul muss separat erworben werden. ASUS Z97-PRO(Wi-Fi ac)/USB 3.1 1-35...
  • Seite 52 Gigitaler Audioanschluss Dieser Anschluss ist für einen zusätzlichen Sony/Philips Digital Interface (S/PDIF) Anschluss. Verbinden Sie das S/PDIF-Ausgangsmodulskabel mit diesem Anschluss und installieren Sie dann das Modul in einer Steckplatzaussparung an der Rückseite des Gehäuses. Das S/PDIF-Modul muss separat erworben werden. Frontblenden Audioanschluss (10-1 Pin AAFP) Dieser Anschluss ist für ein, am Gehäuse befestigtes, Frontblenden Audio E/A-Modul, das entweder HD Audio oder den herkömmlichen AC`97 Audiostandard unterstützt.
  • Seite 53 Das angeschlosse USB 3.0-Gerät kann im xHCI oder EHCI-Modus ausgeführt werden, je nach Einstellung des Betriebssystems. • Diese USB 3.0 Anschlüsse unterstützt nativen UASP Transfer-Standard unter Windows 8 / Windows 8.1 und Turbo-Modus bei der Verwendung von der USB 3.0 Boost- Funktion. ASUS Z97-PRO(Wi-Fi ac)/USB 3.1 1-37...
  • Seite 54 Verbinden Sie niemals ein 1394-Kabel mit den USB-Anschlüssen. Sonst wird das Motherboard beschädigt! Verbinden Sie zuerst ein USB-Kabel mit dem ASUS Q-Connector (USB), und verbinden Sie dann den Q-Connector (USB) mit dem USB-Anschluss auf dem Motherboard, falls das Gehäuse Fronttafel USB-Anschlüsse vorsieht.
  • Seite 55 • Der Anschluss CPU_FAN arbeitet mit einem CPU-Lüfter mit max. 1A (12W) Leistung. • Die CPU_FAN und CHA_FAN Anschlüsse unterstützen die ASUS Fan Xpert3 Funktion. • Der CPU-Lüfteranschluss erkennt den Typ der installierten CPU-Lüfter und wechselt die Betriebsarten automatisch. Um den CPU-Lüftersteuerungsmodus zu konfigurieren, gehen Sie zu Advanced Mode >...
  • Seite 56 Sie ein Netzteil mit 1000W Leistung oder höher, um die Systemstabilität zu gewährleisten. • Wenn Sie sich über die Mindeststromanforderungen für Ihr System nicht sicher sind, beziehen Sie sich aufEmpfohlene Netzleistungsrechner aufhttp://support.asus.com/ PowerSupplyCalculator/PSCalculator.aspx?SLanguage = en-us. 1-40 Kapitel 1: Produkteinführung...
  • Seite 57 Netzschalter länger als vier Sekunden, während das System eingeschaltet ist, dann wird das System ausgeschaltet. • Reset-Taste (2-polig RESET) Verbinden Sie diesen 2-poligen Anschluss mit dem am Gehäuse befestigten Reset- Schalter, um das System ohne Ausschalten neu zu starten. ASUS Z97-PRO(Wi-Fi ac)/USB 3.1 1-41...
  • Seite 58 TPM Anschluss (20-1 polig TPM) Dieser Anschluss unterstützt ein Trusted Platform Module (TPM)-System, das Schlüssel, digitale Zertifikate, Passwörter und Daten sicher speichert. Ein TPM-System hilft außerdem die Netzwerksicherheit zu erhöhen, schützt digitale Identitäten und sichert die Plattformintegrität. Das TPM-Modul muss separat erworben werden. DirectKey Anschlüsse (2-pin DRCT) Dieser Anschluss für den am Gehäuse befestigten Knopf, der die DirectKey Funktion unterstützt.
  • Seite 59 Die Add-on-Thunderbolt E/A-Karte und das Thunderbolt-Kabel sind separat erhältlich. T_Sensor Connector (2-polig T_SENSOR1) asDieser Anschluss ist für de Thermistor-Kabel, mit dem Sie die Temperatur der kritischen Komponenten der Motherboards und angeschlossenen Geräte überwachen können. Das Thermistor-Kabel muss separat erworben werden. ASUS Z97-PRO(Wi-Fi ac)/USB 3.1 1-43...
  • Seite 60 1-44 Kapitel 1: Produkteinführung...

  • Seite 61: Kapitel 2: Grundinstallation

    Die Abbildungen in diesem Abschnitt sind nur als Referenz gedacht. Das Motherboard- Layout kann je nach Modellen variieren, aber die Installationsschritte sind die gleichen. ASUS Q-Shield (E/A-Blende) in die Gehäuserückwand einsetzen. Installieren Sie das Motherboard in das Gehäuse. Achten Sie hierbei darauf, dass die hinteren E/A-Anschlüsse genau auf die E/A-Blende in der Gehäuserückwand...
  • Seite 62 Setzen Sie die neun Schrauben in die durch Kreise markierten Bohrlöcher ein, um das Motherboard im Gehäuse zu befestigen. Die Schrauben NICHT zu fest anziehen! Sonst wird das Motherboard beschädigt. Kapitel 2: Grundinstallation...

  • Seite 63: Cpu Installation

    2.1.2 CPU Installation Stellen Sie sicher, dass Sie nur die richtige CPU für LGA1150 Sockel installieren. Verwenden Sie niemals eine CPU für LGA1155 und LGA1156 Sockel auf dem LGA1150 Sockel. ASUS Z97-PRO(Wi-Fi ac)/USB 3.1...

  • Seite 64: Installieren Von Cpu-Kühlkörper Und Lüfter

    2.1.3 Installieren von CPU-Kühlkörper und Lüfter Falls erforderlich, bringen Sie die Wärmeleitpaste auf den CPU-Kühlkörper und die CPU an, bevor Sie den CPU- Kühlkörper und Lüfter montieren. Installieren von CPU-Kühlkörper und Lüfter Kapitel 2: Grundinstallation...
  • Seite 65 Installieren von CPU-Kühlkörper und Lüfter ASUS Z97-PRO(Wi-Fi ac)/USB 3.1...

  • Seite 66: Dimm Installation

    2.1.4 DIMM Installation Entfernen einer DIMM Kapitel 2: Grundinstallation...

  • Seite 67: Atx Stromversorgung

    2.1.5 ATX Stromversorgung ODER ODER ASUS Z97-PRO(Wi-Fi ac)/USB 3.1...

  • Seite 68: Sata-Gerätanschlüsse

    2.1.6 SATA-Gerätanschlüsse ODER ODER Kapitel 2: Grundinstallation...

  • Seite 69: Vorder E/A Anschluss

    2.1.7 Vorder E/A Anschluss So installieren Sie den ASUS Q-Connector So installieren Sie den USB 2.0 So installieren Sie den Frontblenden Anschluss Audio-Anschluss AAFP USB 2.0 So installieren Sie den USB 3.0 Anschluss USB 3.0 ASUS Z97-PRO(Wi-Fi ac)/USB 3.1...

  • Seite 70: Erweiterungskarte Installieren

    2.1.8 Erweiterungskarte installieren PCIe-x16-Karten installieren PCIe-x1-Karten installieren 2-10 Kapitel 2: Grundinstallation...

  • Seite 71: Wi-Fi Antenneninstallation

    2.1.9 Wi-Fi Antenneninstallation Installieren der ASUS 2T2R Dualband Wi-Fi-Antenne Schließen Sie die mitgelieferte ASUS 2T2R Dual-Band Wi-Fi-Antenne an die WLAN- Anschlüsse auf der Rückseite des Gehäuses an. IO Shield • Stellen Sie sicher, dass die ASUS Dual-Band 2T2R Wi-Fi-Antenne ist fest mit dem Wi- Fi-Anschluss installiert. • Vergewissern Sie sich, den Bluetooth-Treiber installiert zu sein, bevor Sie die Wi-Fi GO! installieren. Die oberen Abbildungen sind zu Ihrer Referenz. Das E/A-Anschluss-Layout kann je nach Modellen variieren, aber die Wi-Fi Antenneninstallation bleibt gleich für alle Modelle.

  • Seite 72: Bios Update Utility

    BIOS Update Utility USB BIOS Flashback Mit USB BIOS Flashback können Sie das BIOS mühelos aktualisieren, ohne das vorhandene BIOS oder Betriebssystem aufzurufen. Stecken Sie einfach ein USB-Speichergerät in den USB- Anschluss und drücken Sie die USB BIOS Flashback-Taste drei Sekunden lang, um das BIOS automatisch zu aktualisieren. USB BIOS Flashback verwenden: Legen Sie die mitgelieferten Support-DVD in das optische Laufwerk ein und installieren Sie den USB BIOS Flashback-Assistenten. Folgen Sie den Bildschirmanweisungen, um die Installation fertigzustellen. Stecken Sie das USB-Speichergerät in den USB-Flashback-Anschluss. • Wir empfehlen Ihnen, einen USB 2.0 Speichergerät zu verwenden, um die neueste BIOS-Version für eine bessere Kompatibilität und Stabilität zu speichern. Siehe Abschnitt 2.3.1 Hintere E/A-Anschlüsse für die Position des USB-Anschlüsses, •...
  • Seite 73 In diesem Fall, starten Sie das System neu, um die Anzeige auszuschalten. • Die BIOS-Aktualisierung kann Risiken beinhalten. Wird das BIOS-Programm durch den Prozess beschädigt, so dass ein Systemstart nicht mehr möglich ist, nehmen Sie bitte Kontakt mit dem lokalen ASUS-Service-Zentrum auf. ASUS Z97-PRO(Wi-Fi ac)/USB 3.1 2-13...

  • Seite 74: Hinter- Und Audio-Verbindungen Vom Motherboard

    Hinter- und Audio-Verbindungen vom Motherboard 2.3.1 Hintere E/A-Anschlüsse Rücktafelanschlüsse PS/2 Tastatur/Maus-Kombianschluss USB 1.1-Port E51 (unterstützt USB 3.0-Verstärkung) Optischer S/PDIF-Ausgang Wi-Fi 802.11 a/b/g/n/ac Bluetooth V4.0 + HS* (Optional) HDMI-Anschluss DisplayPort VGA-Anschluss DVI Anschluss Intel LAN (RJ-45) Anschluss** USB 3.0 Anschlüsse 56, Untere Anschlüsse unterstützten USB BIOS Flashback und USB Charger+. USB 2.0 Anschluss 910 Audio E/A-Anschlüsse*** *, ** und ***: Beachten Sie die Tabellen auf der nächsten Seite für Bluetooth / WLAN-Modul-LEDs, LAN-Port-LEDs und...

  • Seite 75: Status Beschreibung

    Nicht verbunden 10 Mbps-Verbindung Orange Vebunden Orange 10 Mbps-Verbindung Orange Datenaktivität Grün 1 Gbps-Verbindung (Blinkend) LAN- Orange (blinkend Bereit, um aus Anschluss dann dauerhaft) dem S5-Modus aufzuwachen Sie können die LAN-Controller im BIOS deaktivieren. Wenn deaktiviert, hört die LAN Anschluss ACT/LINK LED und Geschwindigkeits LED auf zu blinken. ASUS Z97-PRO(Wi-Fi ac)/USB 3.1 2-15...

  • Seite 76: Audio E/A-Anschluss

    *** Audio 2, 4, 6, oder 8-Kanal Konfiguration Anschlüssen Headset 4-Kanal 6-Kanal 8-Kanal 2-Kanal Hellblau Line In Line In Line In Line In Hellgrün Line Out Frontlautsprecher Frontlautsprecher Frontlautsprecher Rosa Mic In Mic In Mic In Mic In Orange – – Mitte/Subwoofer Mitte/Subwoofer Schwarz...

  • Seite 77: Anschluss Von 2.1-Kanal Lautsprechern

    Anschluss von 2.1-Kanal Lautsprechern Anschluss von 4.1-Kanal Lautsprechern Anschluss von 5.1-Kanal Lautsprechern Wenn Sie die Windows 8.1-Plattform benutzen, verwenden Sie nur den grauen Audio- Anschluss für Seitenlautsprecher in einer 6-Kanal-Konfiguration. ASUS Z97-PRO(Wi-Fi ac)/USB 3.1 2-17...

  • Seite 78: Anschluss Von 7.1-Kanal Lautsprechern

    Anschluss von 7.1-Kanal Lautsprechern Wenn die Funktion von DTS UltraPC II disaktiviert ist, vergewissern Sie sich, den Hinterlautsprecher mit dem grauen Anschluss anzuschließen. Erstmaliges Starten Bringen Sie nach Vervollständigen aller Anschlüsse die Abdeckung des Systemgehäuses wieder an. Stellen Sie sicher, dass alle Schalter im ausgeschalteten Zustand sind. Verbinden Sie das Netzkabel mit dem Netzanschluss an der Rückseite des Systemgehäuses.

  • Seite 79: 2.5 Ausschalten Des Computers

    Setupprogramm aufzurufen. Folgen Sie den Anweisungen in Kapitel 3. 2.5 Ausschalten des Computers Das Drücken des Stromschalters für kürzer als vier Sekunden stellt das System, wenn es eingeschaltet ist, auf den Schlaf-Modus oder Soft-Aus-Modus je nach der BIOS-Einstellung. Das Drücken des Stromschalters für kürzer als vier Sekunden stellt das System, wenn es eingeschaltet ist, auf den Schlaf-Modus oder Soft-Aus-Modus je nach der BIOS-Einstellung. ASUS Z97-PRO(Wi-Fi ac)/USB 3.1 2-19...
  • Seite 80 2-20 Kapitel 2: Grundinstallation...

  • Seite 81: Kapitel 3: Bios-Setup

    BIOS Setup Kennenlernen des BIOS Das neue ASUS UEFI BIOS ist ein Unified Extensible Interface, das mit der UEFI-Architektur kompatibel ist und bietet eine benutzerfreundliche Oberfläche, die über das herkömmliche Tastatur-BIOS hinaus geht, um eine flexible und komfortable Mauseingabe zu ermöglichen.

  • Seite 82: Bios-Setupprogramm

    BIOS-Setupprogramm Verwenden Sie das BIOS-Setup, um das BIOS zu aktualisieren und die Parameter zu konfigurieren. Die BIOS-Oberfläche enthält Navigationstasten und eine kurze Bildschirmhilfe, um Sie durch die Verwendung des BIOS-Setups zu führen. BIOS-Ausführung beim Startup Um das BIOS-Setup beim Start aufzurufen, drücken Sie <Entf> während des Power-On-Self- Test (POST).

  • Seite 83: Ez Mode

    Speichert die Änderungen Klicken Sie auf die Taste, um die Lüfter Bootgeräteprioritäten und setzt das System manuell zu tunen zurück Lädt die optimierte Standardwerte Die Auswahl der Boot-Geräte variiert je nach den Geräten, die installiert wurden. ASUS Z97-PRO(Wi-Fi ac)/USB 3.1...

  • Seite 84: Erweiterter Modus

    3.2.2 Erweiterter Modus Advanced Mode (Erweiterter Modus) bietet erfahrenen Benutzern fortgeschrittene Auswahlmöglichkeiten in den BIOS-Einstellungen. Ein Beispiel für den Advanced Mode wird in der nachfolgenden Abbildung dargestellt. Für genaue Konfigurationsmöglichkeiten beziehen Sie sich auf die folgenden Abschnitte. Um von EZ Mode in den Advanced Mode zu wechseln, klicken Sie auf Advanced Mode oder drücken Sie <F7>.

  • Seite 85: Menüelemente

    EZ Tuning Wizard (F11) Mit dieser Schaltfläche oberhalb der Menüleiste können Sie die Übertaktungseinstellungen Ihres . Es erlaubt Ihnen auch, den SATA-Modus des Motherboards von AHCI auf RAID-Modus zu ändern. Siehe Abschnitt 3.2.4 EZ Tuning Wizard für weitere Informationen. ASUS Z97-PRO(Wi-Fi ac)/USB 3.1...

  • Seite 86: Allgemeine Hilfe

    Quick Note (F9) Mit diese Schaltfläche oberhalb der Menüleiste können Sie in den Anmerkungen der Aktivitäten eingeben, die Sie im BIOS getan haben. • Die Quick Note-Funktion unterstützt nicht die folgenden Tastenfunktionen: Löschen, Ausschneiden, Kopieren und Einfügen. • Sie können nur die alphanumerischen Zeichen verwenden, um Ihre Notizen einzugeben.

  • Seite 87: Qfan Control

    Modus zu aktivieren Zum Übernehmen der Wählen sie ein Profil um es für den Lüftereinstellungen anklicken Lüfter zu übernehmen Klcken Sie zur Zurückkehren des Rückgängigmachen der Hauptmenüs Änderungen anklicken Wählen Sie dies, um den Lüfter manuell zu konfigurieren ASUS Z97-PRO(Wi-Fi ac)/USB 3.1...
  • Seite 88 Konfiguriere Lüfter manuell Wählen Sie Manuell aus der Liste der Profile, um die Betriebsgeschwindigkeit Ihrer Lüfter manuell zu konfigurieren. Geschwindigkeitspunkte Klicken oder tippen Sie, um Ihre Lüfter manuell zu konfigurieren So konfigurieren Sie Ihre Lüfter: Wählen Sie den Lüfter, den Sie konfigurieren möchten und um seinen aktuellen Status anzuzeigen.

  • Seite 89: Anleitung

    Wenn Sie sich nicht sicher sind, über den CPU-Lüftertyp, klicken Sie auf Ich bin nicht sicher. Das System erkennt automatisch den CPU Lüftertyp. Klicken Sie auf Next klicken Sie dann auf Ja, um das Auto-Tuning zu bestätigen. ASUS Z97-PRO(Wi-Fi ac)/USB 3.1...
  • Seite 90 RAID erstellen So erstellen Sie ein RAID: Zum Öffnen des Bildschirms EZ Tuning Wizard drücken Sie <F11> an Ihrer Tastatur oder klicken am BIOS-Bildschirm auf Klicken Sie auf RAID und dann auf Weiter. • Stellen Sie sicher, dass Ihre Festplatten keine vorhandenen RAID-Volumen haben. •...

  • Seite 91: Favoriten

    Favoriten Meine Favoriten ist Ihr persönlicher Bereich, zum einfachen Speichern Ihrer beliebtesten. ASUS Z97-PRO(Wi-Fi ac)/USB 3.1 3-11...

  • Seite 92: Hinzufügen Von Elementen Zu Meine Favoriten

    Hinzufügen von Elementen zu Meine Favoriten Um BIOS-Elemente hinzufügen: Zum Öffnen des Bildschirms Einrichtungsbaumkarte drücken Sie <F3> an Ihrer Tastatur oder klicken am BIOS-Bildschirm auf Auf dem Setup Tree Map-Bildschirm, wählen Sie die BIOS-Elemente, den Sie im MyFavorites Bildschirm speichern möchten. Hauptmenü...

  • Seite 93: Main-Menü (Hauptmenü)

    Jumpers für Informationen, wie Sie das RTC RAM über den Clear CMOS Button löschen. Die Elemente Administrator oder User Password oben im Fenster zeigen • Standardmäßig Not Installed an. Die Elemente zeigen Installed an, nachdem Sie ein Kennwort eingerichtet haben. ASUS Z97-PRO(Wi-Fi ac)/USB 3.1 3-13...

  • Seite 94: Administrator Password

    Administrator Password Falls Sie ein Administrator-Kennwort eingerichtet haben, sollten Sie für den vollen Systemzugriff das Kennwort eingeben. Andernfalls lässt Sie das BIOS-Setupprogramm nur bestimmte Elemente einsehen bzw. ändern. So richten Sie ein Administrator-Kennwort ein: Wählen Sie das Element Administrator Password und drücken Sie die <Eingabetaste>.

  • Seite 95: Ai Tweaker-Menü

    Beim Einstellen der AI Tweaker-Menüelemente ist Vorsicht geboten. Falsche Werte können Systemfehler hervorrufen. Die Konfigurationsoptionen in diesem Abschnitt sind von den im System installierten DIMMs und des CPU-Modells abhängig. Scrollen Sie nach unten, um auch die anderen BIOS Elemente anzuzeigen. ASUS Z97-PRO(Wi-Fi ac)/USB 3.1 3-15...

  • Seite 96: Ai Overclock Tuner [Auto]

    Ai Overclock Tuner [Auto] Hier können Sie die CPU-Übertaktungsoptionen auswählen, um die gewünschte CPU-Frequenz zu erreichen. Wählen Sie irgendwelche voreingestellte Übertaktungskonfigurationsoption [Auto] Lädt die optimalen Einstellungen für das System. [Manual] Optimiert automatisch das CPU-Verhältnis und die BCLK-Frequenz. [XMP] Wenn der XMP (extreme Memory Profile)-Modus aktiviert ist, werden die BCLK- Frequenz und Speicher-Parameter automatisch optimiert.

  • Seite 97: Asus Multicore-Erweiterung [Auto]

    Max. CPU-Cache-Verhältnis [Auto] Hier können Sie das maximal mögliche Verhältnis für den Uncore Teil des Prozessors einstellen. Benutzen Sie die Tasten <+> und <->, um die Werte einzustellen. Die Werte hängen von der installierten CPU ab. ASUS Z97-PRO(Wi-Fi ac)/USB 3.1 3-17...

  • Seite 98: Interne Pll-Überspannung [Auto]

    Übertaktungstuner Status zu behalten, wählen Sie [Behalten Sie die Aktuelle Einstellungen]. EPU Energiesparmodus [Deaktiviert] Die ASUS EPU (Energy Processing Unit) setzt die CPU in ihren minimalen Stromverbrauch- Einstellungen. Aktivieren Sie dieses Element, um eine geringere CPU-VCC und Vcore Spannung zu setzen und den besten Energiesparzustand zu erreichen.

  • Seite 99: Dram-Timing-Steuerung

    Konfigurationsoptionen: [Auto] [1] – [255] DRAM WRITE to READ Delay [Auto] Konfigurationsoptionen: [Auto] [1] – [15] DRAM CKE Minimum Pulse Breite [Auto] Konfigurationsoptionen: [Auto] [1] – [15] DRAM CAS# Write Latency [Auto] Konfigurationsoptionen: [Auto] [1] – [31] ASUS Z97-PRO(Wi-Fi ac)/USB 3.1 3-19...
  • Seite 100 RTL IOL Steuerung DRAM RTL Anfangswert [Auto] Konfigurationsoptionen: [Auto] [1] – [63] DRAM RTL (CHA_R0D0) [Auto] Konfigurationsoptionen: [Auto] [1] – [63] DRAM RTL (CHA_R1D1) [Auto] Konfigurationsoptionen: [Auto] [1] – [63] DRAM RTL (CHA_R1D0) [Auto] Konfigurationsoptionen: [Auto] [1] – [63] DRAM RTL (CHA_R1D1) [Auto] Konfigurationsoptionen: [Auto] [1] –...
  • Seite 101 [Disable Both DIMMS] Scrambler Einstellung [Optimiert (ASUS)] Hier können Sie den optimierten Modus einstellen, um die Systemstabilität zu erhöhen. Konfigurationsoptionen: [Optimized (ASUS] [Default (MRC)] MCH Vollständige Prüfung [Auto] Aktivieren Sie diese Option, um die Systemstabilität zu erhöhen. Deaktivieren Sie diese Option, um die DRAM-Übertaktungsfähigkeiten zu verbessern.

  • Seite 102: Bitversatzsteueurung

    Bitversatzsteueurung Anpassen dieses Elements, kann die DRAM-Übertaktungsfähigkeit und Stabilität verbessern. Transmitter ansteigende Flanke [Auto] Konfigurationsoptionen: [Auto] [0] – [31] Transmitter abfallende Flanke [Auto] Konfigurationsoptionen: [Auto] [0] – [31] Transmitter Kontrollzeit [Auto] Konfigurationsoptionen: [Auto] [0] – [31] Receiver ansteigende Flanke [Auto] Konfigurationsoptionen: [Auto] [0] –...

  • Seite 103: Stromphasenrückmeldung [Schnell]

    Übertaktungstoleranz, um das Übertaktungspotential zu vergrößern. Benutzen Sie die Tasten <+> und <->, um die Werte einzustellen. Die Werte hängen von der installierten CPU ab. Entfernen Sie NICHT das Thermalmodul. Die thermischen Bedingungen müssen überwacht werden. ASUS Z97-PRO(Wi-Fi ac)/USB 3.1 3-23...

  • Seite 104: Interne Cpu Energieverwaltung

    Werte einzustellen. Der Wertebereich liegt zwischen 300 KHz und 500 KHz im 50 KHz Interval. DRAM Power Phase Control [Auto] [Optimiert] Setzt das ASUS optimiertes Phasentuningprofil. [Extrem] Setzt in den Vollphasen-Modus. Entfernen Sie NICHT das thermische Modul, wenn der Extrem Modus ausgewählt ist. Die thermischen Bedingungen müssen überwacht werden.
  • Seite 105 Konfigurationsoptionen: [Auto] [Enabled] [Disabled] CPU-internes VR-Fehlermanagement [Auto] Deaktivieren Sie diese Option, um die Auslösung des vollständig integrierten Spannungsregler zu verhindern, bei Überspannung. Wir empfehlen Ihnen, dieses Element zu deaktivieren, wenn Sie übertakten. Konfigurationsoptionen: [Auto] [Enabled] [Disabled] ASUS Z97-PRO(Wi-Fi ac)/USB 3.1 3-25...

  • Seite 106: Stromstärkenausgleich

    CPU-interne Leistungskonfiguration CPU-internes VR-Effizienzmanagement [Auto] Diese Option erlaubt Ihnen die Leistung zu verbessern, wenn die CPU im Stromsparzustand ist, oder erlauben Sie dem FIVR (voll integrierten Spannungsregler) zu jeder Zeit im Hochleistungsmodus zu arbeiten. Konfigurationsoptionen: [Auto] [High Performance] [Balanced] Power Decay Mode [Auto] Diese Option erlaubt Ihrem System den Energiesparmodus auf dem vollständig integrierten Spannungsregler zu verbessern, wenn der Prozessor in niedrigen Spannungszustand geht.

  • Seite 107: Extreme Überspannung

    Intervall von 0,001 V. Das folgende Element erscheint nur, wenn Sie die CPU-Kernspannung auf [Offset Mode] setzen. Offset Modus Zeichen [+] [+] Offset der Spannung durch einen positive. [–] Offset der Spannung durch einen negativen Wert. ASUS Z97-PRO(Wi-Fi ac)/USB 3.1 3-27...

  • Seite 108: Cpu Cache Spannung [Auto]

    CPU-Kernspannungsoffset Benutzen Sie die Tasten <+> und <->, um die Werte einzustellen. Die Werte reichen von 0.001V bis 0.999V in 0.001V-Schritten. Das folgende Element erscheint nur, wenn Sie die CPU-Kernspannung auf [Adaptive Mode] setzen. Zusatz-Turbomodus-CPU-Kernspannung Hier können Sie die Höhe der Spannung auf die CPU-Kerne setzen, wenn im Turbo-Modus.

  • Seite 109: Cpu-Grafikspannung [Auto]

    PCIE-Controller und der PCU (Power Control Unit), setzten. Erhöhen Sie die Spannung um die Übertaktungsfähigkeiten verbessern. Verwenden Sie die Tasten <+> und <->, um den Wert einzustellen. Die Werte reichen von 0.001V bis 0.999V in 0.001V-Schritten. ASUS Z97-PRO(Wi-Fi ac)/USB 3.1 3-29...

  • Seite 110: Cpu Analoge E/A Spannungsoffset Moduszeichen

    CPU Analoge E/A Spannungsoffset Moduszeichen [+] [+] Offset der Spannung durch einen positive. [–] Offset der Spannung durch einen negativen Wert. CPU Analog I/O Voltage Offset [Auto] Hier können Sie die Höhe der Spannung setzen, die zum analogen Teil des E/A auf der CPU zugeführt wird.

  • Seite 111: Pch Spannung [Auto]

    Flanke des BCLK DN gleich der fallenden Flanke des BCLK D+ ist. Verwenden Sie die Tasten <+> und <->, um den Wert einzustellen. Die Werte reichen von 0.1 V bis 1.9 V in 0.00625 V Schritten. ASUS Z97-PRO(Wi-Fi ac)/USB 3.1 3-31...

  • Seite 112: Taktkreuzspannung [Auto]

    Taktkreuzspannung [Auto] Hier können Sie den Wert der Taktkreuzspannung erhöhen, wenn die steigende Flanke des BCLK DN gleich der fallenden Flanke des BCLK D+ ist. Verwenden Sie die Tasten <+> und <->, um den Wert einzustellen. Die Werte reichen von 0.1 V bis 1.9 V in 0.00625 V Schritten. PLL Abschlussspannung [Auto] Hier können Sie die PLL Spannung beenden.

  • Seite 113: Cpu-Konfiguration

    Prozessorpaket, auswählen. Konfigurationsoptionen: [All] [1] [2] [3] Limit CPUID Maximum [Disabled] Wenn auf [Aktiviert] festgelegt, können Sie mit diesem Element die älteren OS booten, auch ohne Unterstützung für CPUs, mit erweiterten CPUID Funktionen. Konfigurationsoptionen:[Disabled] [Enabled] ASUS Z97-PRO(Wi-Fi ac)/USB 3.1 3-33...

  • Seite 114: Dynamischer Speicherbeschleuniger [Deaktiviert]

    Execute Disable Bit [Enabled] XD (Execute Disable) kann in Kombination mit unterstützten Betriebssystemen (SuSE Linux 9.2, RedHat Enterprise 3 Update 3) bestimmte Klassen bösartiger Pufferüberlauf-Attacken verhindern. Konfigurationsoptionen:[Disabled] [Enabled] Intel Virtualisierungstechnologie [Disabled] Wenn aktiviert, kann ein VMM zusätzliche, von Vanderpool Technology zur Verfügung gestellte Hardwarefähigkeiten nutzen.
  • Seite 115 Mit diesem Element können Sie die Dauer der C7 Latenz für den C7-Zustand festlegen. Konfigurationsoptionen: [Short] [Long] Package-C-Status-Unterstützung Mit diesem Element können Sie die C-Status-Unterstützung für das CPU- Paket festlegen. Konfigurationsoptionen: [Auto] [Enabled] [C0/C1] [C2] [C3] [C6] [CPU C7] [CPU C7s] ASUS Z97-PRO(Wi-Fi ac)/USB 3.1 3-35...

  • Seite 116: Pch-Konfiguration

    3.6.2 PCH-Konfiguration PCI Express-Konfiguration Mit diesem Element können Sie die PCI Express-Steckplätze konfigurieren. PCI-E Geschwindigkeit [Auto] Mit diesem Element kann Ihr System die PCI-Express-Port-Geschwindigkeit automatisch auswählen. Auf [Gen1] festgelegt, wird der PCI-E Port auf PCI-E 1.0 Geschwindigkeit ausgeführt. Auf [Gen2] festgelegt, wird der PCI-E Port auf PCI-E 2.0 Geschwindigkeit ausgeführt.

  • Seite 117: Hybrid-Festplattenunterstützung [Disabled]

    M2 Module und gibt eine höhere Priorität zu M.2 gegenüber der SATA Express Schnittstelle. [SATA Express] Das System ordnet die vorrangige Bandbreite der SATA-Express-Schnittstelle [M.2] weist das System die vorrangige Bandbreite auf die M.2 Buchse 3 zu ASUS Z97-PRO(Wi-Fi ac)/USB 3.1 3-37...

  • Seite 118: Aggressive Lpm Unterstützung [Disabled]

    SATAEXPRESS SRIS Unterstützung [Auto] [Auto]:Das System wird automatisch die SRIS einstellen(Separate Reference Clock Independent Spread Spectrum Clocking Architecture) Unterstützung für angeschlossene SATA-Express-Geräte. [Deaktiviert]: Wählen Sie diese Option für ASUS RUNWAY SATA Express Brückenkarte. SATA Modusauswahl [AHCI] Dieses Element ermöglicht Ihnen die SATA-Konfiguration. [Disabled] Deaktiviert die SATA-Funktion.

  • Seite 119: Systemagent-Konfiguration

    Mit diesem Element können Sie verschiedene DMI (direkte Medienschnittstelle) steuern, um Sie mit PCI-E 2.0 Geschwindigkeit auszuführen. DMI Gen 2 [Auto] Legen Sie dieses Element auf [aktiviert], um DMI mit PCI-E 2.0 Geschwindigkeit auszuführen. Konfigurationsoptionen: [Enabled] [Disabled] ASUS Z97-PRO(Wi-Fi ac)/USB 3.1 3-39...

  • Seite 120: Usb Konfiguration

    NB PCI-E-Konfiguration Mit diesem Element können Sie die PCI-Express-NB-Einstellung konfigurieren. PCIEX16_1/2 Link Speed [Auto] Mit diesem Element können Sie die PCIEx16-Geschwindigkeit für Steckplätze 1 und 2 konfigurieren. Konfigurationsoptionen: [Auto] [Gen1] [Gen2] [Gen3] Speicherkonfiguration Mit diesem Element können Sie die Speicher-Konfigurationsparameter konfigurieren. Memory Scrambler [Enabled] Setzen Sie dieses Element auf [aktiviert], um Hochfrequenz für DRAMs für eine bessere Stabilität, zu unterstützen.

  • Seite 121: Weitere Plattformkonfiguration

    Dieses Element ermöglicht es Ihnen, einzelne USB-Anschlüsse zu de-/aktivieren. Beziehen Sie sich auf den Abschnitt 1.2.2 Motherboard-Layout für die Position der USB- Anschlüsse. 3.6.6 Weitere Plattformkonfiguration Die Elemente in diesem Menü erlaubt Ihnen die Plattform-Funktionen zu konfigurieren. ASUS Z97-PRO(Wi-Fi ac)/USB 3.1 3-41...

  • Seite 122: Pcie Native Power Management [Deaktiviert]

    ASPM aktiviert werden.-Hub) sowohl DMI Link ASPM-Steuerelement steuern. Konfigurationsoptionen: [Deaktiviert] [L0s] [L1] [L0sL1] PEG ASPM Unterstützung [Deaktiviert] Mit diesem Element können Sie den ASPM-Status für Energiesparende Bedingungen wählen, oder um das ASUS optimierte Energiespar-Profil zu verwenden. Konfigurationsoptionen: [Disabled] [Auto] [L0s] [L1] [L0sL1] [Auto] 3-42 Kapitel 3: BIOS-Setup...

  • Seite 123: Onboard Devices Configuration

    Fronttafelmodul unterstützt wird. [HD Audio] Setzt den Fronttafelaudioanschluss-Modus (AAFP) auf High-Definition- Audio. [AC97] Setzt den Fronttafelaudioanschluss-Modus (AAFP) auf das ältere AC'97 SPDIF Out Type [SPDIF] [SPDIF] Setzt an einen SPDIF-Audio-Ausgang. [HDMI] Setzt an einen HDMI-Audio-Ausgang. ASUS Z97-PRO(Wi-Fi ac)/USB 3.1 3-43...

  • Seite 124: Bluetooth Controller [Aktiviert]

    Bluetooth Controller [Aktiviert] Ermöglicht Ihnen den Bluetooth Controller zu de-/aktivieren. Konfigurationsoptionen:[Disabled] [Enabled] Wi-Fi Controller [Aktiviert] Ermöglicht Ihnen den WiFi Controller zu de-/aktivieren. Konfigurationsoptionen:[Disabled] [Enabled] ASMedia USB 1.0 Controller [Aktiviert] Mit diesem Element können Sie den ASMedia USB 3.0 Controller des Systems aktivieren. Konfigurationsoptionen:[Disabled] [Enabled] Das folgende Element erscheint nur, wenn Sie den ASMedia USB 1.0 Controller auf [aktiviert] festlegen.

  • Seite 125: Apm Konfiguration

    ErP Ready [Disabled] Ermöglicht das Abschalten der Energie bei S4 + S5 oder S5, um das System für ErP- Anforderungen vorzubereiten. Wenn [Aktiviert], werden alle anderen PME Optionen abgeschaltet. Konfigurationsoptionen: [Disabled] [Enabled (S4+S5)] [Enabled (S5)] ASUS Z97-PRO(Wi-Fi ac)/USB 3.1 3-45...

  • Seite 126: Netzwerk-Stack

    Restore AC Power Loss [Power Off] Mit diesem Element kann Ihr System nach einem Stromausfall in den EIN Status, OFF Status oder in beide Stati zu gehen. Wenn Ihr System auf [Letzter Zustand] festgelegt wird, geht es in den vorigen Zustand vor dem Stromausfall zurück. Konfigurationsoptionen: [Aus] [Ein] [Letzter Zustand] Power On By PCI-E [Deaktiviert] Mit diesem Element können Sie die Wake-on-LAN-Funktion von dem onboard LAN-Controller...

  • Seite 127: Intel Rapid Storage Technologie

    RAID. Wählen Sie auf den Dropdown-Listen X, um das RAID einrichten. Strip Size: [32KB] Mit diesem Element können Sie die Größe Ihres RAID-Setup einstellen. Konfigurationsoptionen: [4KB] [8KB] [16KB] [32KB] [64KB] [128KB] Kapazität (MB): [0] Mit diesem Element können Sie die RAID-Kapazität festlegen. ASUS Z97-PRO(Wi-Fi ac)/USB 3.1 3-47...

  • Seite 128: Monitor-Menü

    Monitor-Menü Das Monitor-Menü zeigt die Systemtemperatur/den Energiestatus an und erlaubt die Anpassung der Lüftereinstellungen. Scrollen Sie nach unten, um auch die anderen BIOS Elemente anzuzeigen. Qfan Tuning Klicken Sie, um die niedrigste Geschwindigkeit automatisch zu erkennen und konfigurieren Sie die minimalen Arbeitskreis für jeden Lüfter. CPU-Temperatur / MB Temperatur / VRM Temperatur / PCH Kerntemperatur / SENSOR1 Temperatur [Xxx °...

  • Seite 129: Cpu Q-Fan Steuerung [Auto]

    CPU-Lüfters einzustellen. Die Werte liegen zwischen 20% und 75%. CPU Fan Min. Duty Cycle(%) [20] Verwenden Sie die Tasten <+> and <->, um den minimalen CPU- Lüfterarbeitszyklus festzulegen. Die Werte können über Qfan Tuning unterscheiden. ASUS Z97-PRO(Wi-Fi ac)/USB 3.1 3-49...

  • Seite 130: Gehäuselüfter 1/4 Q-Fan Control 1/4 [Aktiviert]

    Gehäuselüfter 1/4 Q-Fan Control 1/4 [Aktiviert] Diese Elemente erlauben Ihnen die Gehäuselüfter Q-Fan Control-Funktion in DC, PWM Modus, festzulegen oder deaktivieren Sie diese Q-Fan-Steuerelemente aus dem Motherboard. Konfigurationsoptionen: [Disabled] [DC Mode] [PWM Mode] Die folgenden Elemente werden nur angezeigt, wenn Sie das Gehäuselüfter 4/2 Q-Fan Control [PWM-Modus] oder [DC Modus] setzen.

  • Seite 131: Ermöglichen Sie Lüfterstop [Deaktiviert]

    Mit diesem Element kann Ihr System zu seiner normalen Boot- Geschwindigkeit zurück kehren. [Aktiviert] Mit diesem Element kann Ihr System die Boot-Geschwindigkeit beschleunigen. Die folgenden Elemente werden nur angezeigt, wenn Sie den Fast Boot auf [Enabled] gesetzt haben. ASUS Z97-PRO(Wi-Fi ac)/USB 3.1 3-51...
  • Seite 132 SATA Support [All Devices] [All Devices] Alle, an SATA-Ports angeschlossenen Geräte, sind während des POST verfügbar. Dieser Prozess wird die POST-Zeit verlängern. [Hard Drive Only] Nur an SATA-Ports angeschlosse Festplatten werden während des POST erkannt. [Boot Drive Only] Nur an SATA-Ports angeschlosse Boot-Laufwerke werden während des POST erkannt.

  • Seite 133: Directkey (Drct) [Aktiviert]

    Option ROM Nachrichten [Aktiviert] [Aktiviert] Die Drittanbieter-ROM Nachrichten werden während des POST angezeigt. [Deaktiviert] Deaktiviert die ROM Nachrichten und zeigt nur das ASUS-Logo während des POST an. Interrupt 19 Capture [Disabled] Mit diesem Element können Sie Interrupt 19 durch die Option ROMs auffangen.

  • Seite 134: Above 4G Decoding [Deaktiviert]

    Above 4G Decoding [Deaktiviert] Mit diesem Element können Sie die 64-Bit-fähigen Geräten über 4 G-Adressraum decodieren. Stellen Sie sicher, dass Ihr System 64-Bit PCI-Decodierung unterstützt. Konfigurationsoptionen:[Disabled] [Enabled] [Disabled] Deaktiviert diese Funktion [Advanced Mode] Setzt Advanced Mode als die Standardanzeige fest, wenn auf das BIOS- zugegriffen wird.

  • Seite 135: Secure Boot

    Änderungen. Das System überprüft die PK vor dem System das OS lädt. PK löschen Mit diesem Element können Sie die PK von Ihrem System löschen. Sobald der PK gelöscht ist, wird Secure Boot deaktiviert. Konfigurationsoptionen: [Yes] [No] ASUS Z97-PRO(Wi-Fi ac)/USB 3.1 3-55...
  • Seite 136 Lade Standard PK Mit diesem Element können Sie die heruntergeladenen PK von einem USB- Speichergerät laden. Der PK-Datei muss als UEFI variable Struktur mit zeitbasierte authentifizierter Variable formatiert werden. KEK-Verwaltung Der KEK (Key-exchange Key oder Key Enrollment Key) verwaltet die Signaturdatenbank (db) und Revoked Signaturedatabank (dbx) .

  • Seite 137: Boot-Aussetzung

    Diese Elemente zeigen die verfügbaren Geräte. Die am Bildschirm angezeigte Anzahl der Geräteoptionen hängt von der Anzahl der im System installierten Geräte ab. Die am Bildschirm angezeigte Anzahl der Geräteoptionen hängt von der Anzahl der im System installierten Geräte ASUS Z97-PRO(Wi-Fi ac)/USB 3.1 3-57...

  • Seite 138: Tools-Menü

    Hier können Sie ASUS EZ Flash 2 ausführe. Wenn Sie <Enter>drücken, wird eine Bestätigungsmeldung angezeigt. Verwenden Sie die Links/rechts-Taste, um [Ja] oder [Nein] zu wählen, drücken Sie die <Enter> zum Bestätigen. Für weitere Details beziehen Sie sich auf den Abschnitt 3.11.2 ASUS EZ Flash 2. 3-58 Kapitel 3: BIOS-Setup...

  • Seite 139: Asus-Übertaktungsprofil

    Geben Sie eine Profilnummer von eins bis acht ein, drücken Sie die <Eingabetaste> und wählen Sie dann Yes. Profil von USB-Laufwerk laden/auf USB-Laufwerk speichern Mit diesem Element können Sie ein Profil von Ihrem USB-Laufwerk laden oder speichern und ein Profil auf Ihrem USB-Laufwerk speichern oder laden. ASUS Z97-PRO(Wi-Fi ac)/USB 3.1 3-59...

  • Seite 140: Asus Dram Spd Information

    3.9.3 ASUS DRAM SPD Information Dieses Element ermöglicht Ihnen, DRAM SPD-Information zu sehen. 3-60 Kapitel 3: BIOS-Setup...

  • Seite 141: Exit Menü

    Sie Yes, um die Änderungen zu verwerfen und das Setup zu beenden. EFI Shell aus dem Dateisystemgerät starten Mit dieser Option können Sie versuchen, die EFI Shell-Anwendung (shellx64.efi) von einem der verfügbaren USB Geräte zu laden. ASUS Z97-PRO(Wi-Fi ac)/USB 3.1 3-61...

  • Seite 142: Updating Bios

    EZ Update: Aktualisiert das BIOS in einer Windows-Umgebung. ASUS EZ Flash 2: Aktualisiert das BIOS über ein USB-Flash-Laufwerk. ASUS Crashfree BIOS 3: Stellt das BIOS über die Support-DVD oder einen USB-Stick wieder her, wenn die BIOS-Datei fehlerhaft ist. ASUS BIOS Updater: Aktualisiert das BIOS in einer DOS-Umgebung über die Motherboard Support-DVD oder ein USB-Flash-Laufwerk.

  • Seite 143: Asus Ez Flash 2

    3.11.2 ASUS EZ Flash 2 Mit ASUS EZ Flash 2 können Sie das BIOS aktualisieren, ohne eine bootfähige Diskette oder ein OS-basiertes Dienstprogramm. Bevor Sie dieses Programm benutzen, besuchen Sie bitte die ASUS-Webseite unter www. asus.com, um die neueste BIOS-Datei herunterzuladen.

  • Seite 144: Asus Crashfree Bios 3

    Sie können eine beschädigte BIOS-Datei über die Motherboard Support-DVD oder einen USB-Flashlaufwerk mit der aktuellen BIOS-Datei aktualisieren. Die BIOS-Datei auf der Motherboard Support-DVD kann älter als die ASUS BIOS-Datei auf der offiziellen Webseite sein. Wenn Sie die aktuelle BIOS-Datei verwenden möchten, laden Sie die Datei unter http://support.asus.com runter und speichern Sie es auf einem USB-...

  • Seite 145: Asus Bios Updater

    3.11.4 ASUS BIOS Updater Der ASUS BIOS-Updater erlaubt Ihnen das BIOS in der DOS-Umgebung zu aktualisieren. Die Screenshots in diesem Abschnitt sind nur als Referenz und möglicherweise nicht die Gleichen, wie auf Ihrem Computerbildschirm. Bevor Sie das BIOS aktualisieren •...
  • Seite 146 Wenn die Bootnachricht erscheint, drücken Sie die Eingabetaste innerhalb von fünf (5) Sekunden, um FreeDOS-Eingabeaufforderung zu öffnen. ISOLINUX 3.20 2006-08-26 Copyright (C) 1994-2005 H. Peter Anvin A Bootable DVD/CD is detected. Press ENTER to boot from the DVD/CD. If no key is pressed within 5 seconds, the system will boot next priority device automatically.
  • Seite 147 BIOS, um Systemstartfehler zu vermeiden. Stellen Sie sicher, dass Sie die BIOS-Standardeinstellungen laden, um Systemkompatibilität und Stabilität zu gewährleisten. Wählen Sie hierzu Load Optimized Defaults (Optimierte Standardwerte laden) im Exit-Menü. Siehe Abschnitt 3.13 Exit-Menü für weitere Details. ASUS Z97-PRO(Wi-Fi ac)/USB 3.1 3-67...
  • Seite 148 3-68 Kapitel 3: BIOS-Setup...

  • Seite 149: Kapitel 4: Software-Support

    Kapitel 4: Software-Support Software Support Installieren eines Betriebssystems • Das Motherboard unterstützt 32-bit/64-bit Windows 7, 32-bit/64-bit Windows 8, and 32-bit/64-bit Windows 8.1 Betriebssysteme (OS). • Motherboard-Einstellungen und Hardware-Optionen variieren. Benutzen Sie die hier beschriebenen Einstellungsprozeduren nur als eine Referenz. Beachten Sie die Dokumentation des Windows-Betriebssystems für detaillierte Informationen. Support-DVD-Informationen Der Inhalt der Support-DVD kann jederzeit und ohne Ankündigung geändert werden. Besuchen Sie die ASUS-Webseite unter www.asus.com für Updates. 4.2.1 Ausführen der Support-DVD Vergewissern Sie sich vor der Ausführung der Support-DVD, dass Sie ein Administrator- Konto bei Windows 7, Windows 8, oder Windows 8.1 Betriebssystemen haben. So starten Sie die DVD: Legen Sie die Support-DVD in das optische Laufwerk. Klicken Sie auf dem AutoPlay -Dialogfeld auf Run ASSETUP.exe. Wenn das Dialogfeld Autoplay nicht erscheint, durchsuchen Sie den Inhalt der Support- DVD und Doppel-Klicken oder tippen Sie \\bin\ASSETUP.EXE, um das ASUS Motherboard Support-DV. ASUS Z97-PRO(Wi-Fi ac)/USB 3.1...
  • Seite 150 Element, um den Ordner des Handbuches Installieren Sie die notwendigen Treiber, um die enthält die RAID/AHCI- zu öffnen. Geräte benutzen zu können. Treiberdiskette. Klicken oder tippen Sie, um die ASUS Das Utilities-Menü zeigt Kontaktinformationen die Anwendungen und anzuzeigen. andere Software, die das Motherboard unterstützt.

  • Seite 151: Beschaffung Der Software-Handbücher

    4.2.2 Beschaffung der Software-Handbücher Die Software-Handbücher sind auf der Support-DVD enthalten. Folgen Sie den Anweisungen, um die nötigen Handbücher zu erhalten. Die Dateien der Software-Handbücher liegen im PDF-Format vor. Installieren Sie Adobe Acrobat Reader vom Utilities-Tab, bevor Sie versuchen diese Dateien zu öffnen. Um über Ihr Motherboard-Dienstprogramm zu lesen: Klicken oder tippen Sie auf Handbuch > ASUS Motherboard Utility Handbuch. Im Handbuch Ordner, öffnen Sie den Ordner, der die Software- Handbücher, die Sie lesen möchten. Einige Software-Handbücher werden in verschiedenen Sprachen angeboten. Öffnen Sie den Ordner der Sprache, um die Software- Handbuch anzuzeigen. Die Abbildungen in diesem Abschnitt sind nur als Referenz gedacht. Die aktuellen Software- Handbücher, enthalten in der Support-DVD, variieren je nach Modell. ASUS Z97-PRO(Wi-Fi ac)/USB 3.1...

  • Seite 152: Software Information

    Software Information Die meisten Anwendungen auf der Support-DVD besitzen Assistenten, die Sie durch die Installation führen. Weitere Informationen finden Sie in der Online-Hilfe oder den Readme- Dateien, die bei der Software enthalten sind. AI Suite 3 AI Suite 3 ist eine komplett integrierte Oberfläche, die mehrere ASUS-Anwendungen vereint und dem Benutzer erlaubt, diese Anwendungen gleichzeitig zu starten und laufen zu lassen. Ai Suite 3 installieren Vergewissern Sie sich vor der Installation von AI Suite 3, dass Sie ein Administrator-Konto bei Windows 7, Windows 8, oder Windows 8.1 Betriebssystemen haben. So installieren Sie AI Suite 3 auf Ihrem Computer: Unter Windows ® Legen Sie die Support-DVD in das optische Laufwerk. Klicken oder tippen Sie auf dem AutoPlay -Dialogfeld auf Run ASSETUP.exe, dann 2. wählen Sie Utilities (Dienstprogramme). Klicken oder tippen Sie auf AI Suite 3 auf der Utilities-Leiste und folgen Sie den 3. nachfolgenden Abbildungen auf dem Bildschirm. Kapitel 4: Software-Support...
  • Seite 153 Klicken Sie auf den Startbildschirm, dann auf Desktop. Klicken oder tippen Sie in der unteren linken Desktop-Ecke auf File Explorer (Datei-Explorer) , wählen Sie dann Ihr DVD-Laufwerk, tippen oder doppelklicken Sie auf die Setup-Applikation. AI Suite 3 starten Unter Windows ® Vom Desktop aus, klicken oder tippen Sie auf Start > All Programs > ASUS > AI Suite 3 > AI Suite 3. Unter Windows 7 können Sie die AI Suite 3 auch starten, indem Sie auf das Symbol im Benachrichtigungsbereich klicken. Windows 8 und Windows 8.1 Betriebssystem Klicken Sie AI Suite 3 im Startbildschirm, um AI Suite 3 unter Windows ®...
  • Seite 154 AI Suite 3-Hauptmenü Das AI Suite 3 Hauptmenü bietet Ihnen übersichtliche Einblicke auf das, was in Ihrem Computer vor sich geht, so dass Sie die Leistungen optimieren können und Ihr System stabiler läuft. Im AI Suite 3-Hauptmenü gibt es eine Zugangsmenüleiste, die Ihnen ermöglicht, schnell und unkompliziert Zugriff auf integrierte ASUS Hilfsprogramme zuzugreifen. Zum Starten der Menüleiste klicken oder tippen Sie an der oben rechts im Menü auf Zum Öffnen der AI-Suite-3-Menüleiste anklicken Die AI Suite 3-Screenshots in diesem Abschnitt sind nur als Referenz gedacht und können je nach Modell variieren. AI-Suite-3-Hauptmenüleiste Dual Intelligent USB BIOS Flashback Processors 5 Ai Charger+ EZ Update USB 3.0 Boost Systeminformation USB Charger+ Push Nachricht • Einige Funktionen auf dem AI Suite 3-Hauptmenü in dieser Anleitung können je nach Motherboard-Modell variieren. •...

  • Seite 155: Ai Charger

    Computers 3x schneller laden als Standard-USB-Geräte**. Ai Charger+ starten Zum Starten von Ai Charger+ klicken oder tippen Sie oben rechts im AI Suite 3-Hauptmenü auf und wählen dann Ai Charger+. Ai Charger+ ist nur bei bestimmten Modellen verfügbar. Ai Charger+-Bildschirm Zum Aktivieren oder Zum Übernehmen der Deaktivieren von Ai Auswahl anklicken Charger+ auswählen • * Überprüfen Sie, ob der Hersteller Ihres USB-Gerätes die BC 1.1-Funktion vollständig unterstützt. • ** Die tatsächliche Ladegeschwindigkeit hängt von den Eigenschaften Ihres USB- Gerätes ab. • Vergewissern Sie sich, dass Sie Ihr USB-Gerät trennen und neu verbinden, nachdem Sie Ai Charger+ aktiviert oder deaktiviert haben, um die korrekte Ladefunktion zu gewährleisten. • Ai Charger+ funktioniert nicht mit USB-Hubs, USB-Verlängerungskabeln und nicht standardisierten USB-Kabeln. ASUS Z97-PRO(Wi-Fi ac)/USB 3.1...

  • Seite 156: Usb 1.1 Boost

    4.4.2 USB 1.1 Boost Die USB 1.0 Boost-Technologie unterstützt das UASP (USB Attached SCSI Protocol), welches die Datentransfergeschwindigkeit Ihrer USB-Speichergeräte automatisch beschleunigt. USB 1.0 Boost Starten Zum Starten von USB 1.1 Boost klicken oder tippen Sie oben rechts im AI Suite 3-Hauptmenü und wählen dann USB 3.0 Boost. auf USB 1.0 Boost verwenden Zum Aktivieren der normalen Datentransfergeschwindigkeit des USB- Gerätes anklicken Zum Aktivieren von UASP oder USB-Gerät durch Anklicken auswählen Turbomodus zum schnelleren USB- Datentransfer anklicken Vergewissern Sie sich, dass Sie das USB 3.1/3.0 -Gerät mit den USB 3.1/3.0-Anschlüssen verbinden, die USB 3.1 Boost unterstützen. Weitere Details finden Sie im Abschnitt des...

  • Seite 157: Ez Update

    EZ Update starten Zum Starten von EZ Update (EZ-Aktualisierung) klicken oder tippen Sie oben rechts im AI Suite und wählen dann EZ Update (EZ-Aktualisierung) in der AI Suite 3-Hauptmenü auf 3-Hauptmenüleiste. EZ Update verwenden Zum automatischen Aktualisieren von Motherboard- Treibern, -Software und -Firmware anklicken Zum Suchen und Auswählen der Zur BIOS- Zur Auswahl des BIOS-Datei anklicken Aktualisierung Systemstartlogos anklicken anklicken ASUS Z97-PRO(Wi-Fi ac)/USB 3.1...
  • Seite 158 Manuell BIOS aktualisieren und ein Boot-Logo auswählen Zur Suche einer Bilddatei für Ihr Boot-Logo anklicken Zur Rückkehr zum EZ Update- Zum Fortsetzen der BIOS-Aktualisierung und Hauptbildschirm anklicken des Boot-Logos anklicken Nachdem Sie die Taste BIOS Update geklickt haben, klicken Sie Flash zur Aktualisierung von BIOS und zum Herunterladen des Boot-Logos in Ihrem System. 4-10 Kapitel 4: Software-Support...

  • Seite 159: Usb Bios Flashback

    USB BIOS Flashback ist nur bei bestimmten Modellen Motherboard-Modellen verfügbar. USB BIOS Flashback verwenden Plan für BIOS-Aktualisierung festlegen Zum Abbrechen der Download- Planung anklicken Zum Anwenden der Download-Planung Auf neu verfügbare BIOS-Firmware überprüfen anklicken BIOS-Download planen Markieren Sie in Download Setting die Option Schedule (Tage) und wählen Sie die Anzahl der Tage für den nächsten verfügbaren Download der Aktualisierung. Klicken Sie auf Apply, um den BIOS-Download-Plan zu speichern oder klicken Sie auf Cancel, um die Änderungen zu verwerfen. Klicken Sie auf Cancel, um die Änderungen zu verwerfen. ASUS Z97-PRO(Wi-Fi ac)/USB 3.1 4-11...
  • Seite 160 Aktualisiertes BIOS herunterladen Vergewissern Sie sich, dass das USB-Speichergerät an den USB-Port Ihres Computers angeschlossen ist, der USB BIOS Flashback unterstützt, bevor Sie den Download starten. Weitere Details finden Sie im Abschnitt des Benutzerhandbuches 2.3.1 Hintere E/A- Verbindung. So laden Sie das aktualisierte BIOS herunter: Klicken Sie im USB BIOS Flashback- Bildschirm auf Check for New BIOS Update. Warten Sie, bis die Suche nach der neusten BIOS-Firmware abgeschlossen ist. Wenn die Software ein neues BIOS erkennt, klicken oder tippen Sie im Speichern-unter-Feld auf , wählen das USB-Flash-Laufwerk, anschließend klicken oder tippen Sie auf Download. Klicken Sie auf OK, nachdem der Download abgeschlossen ist. 4-12 Kapitel 4: Software-Support...

  • Seite 161: Usb Charger

    Einstellungen anklicken Klicken oder tippen Sie, um die Einstellungen zu verwerfen Zur Auswahl des USB-Gerätetyps anklicken, der bei ausgeschaltetem System aufgeladen werden soll Achten Sie darauf, das USB-Gerät an einen USB-Port anzuschließen, der von dieser Software unterstützt wird. Weitere Details finden Sie im Abschnitt des Benutzerhandbuches 2.3.1 Hintere E/A-Verbindung. • USB Charger+ funktioniert nicht mit USB-Hubs, USB-Verlängerungskabeln und nicht standardisierten USB-Kabeln. • Es kann vorkommen, dass USB Charger+ einige ASUS-Geräte aufgrund spezieller technischer Eigenarten nicht erkennt. ASUS Z97-PRO(Wi-Fi ac)/USB 3.1 4-13...

  • Seite 162: Push Nachricht

    4.4.6 Push Nachricht Dieses Dienstprogramm ermöglicht Ihnen den ausführlichen Status Ihres Systems, auf Ihrem Smart Gerät zu bekommen. Sie können auch Nachrichten, an Ihre Smart Geräte mit Hilfe dieses Programms senden. Bevor Sie das Programm verwenden, stellen Sie sicher, dass Sie Ihren Computer mit Ihrem Smart Gerät koppeln. Für Kopplungsinformationen beziehen Sie sich auf den Abschnitt Ihren Computer und Smart Geräte koppeln. Push-Mitteilungen auf Ihrem Computer starten Zum Starten von Push Notice (Push-Benachrichtigung) klicken oder tippen Sie oben rechts im und wählen dann Push Notice (Push-Benachrichtigung). AI Suite 3-Hauptmenü auf Push-Mitteilungen Fenster Klicken oder tippen Sie, um Push- Mitteilungen zu aktivieren Zur Wahl des Smart Geräts anklicken Zum Übernehmen Klicken oder tippen Sie, der Einstellungen...

  • Seite 163: Einrichten Von Pc-Modus Alarm Auf Ihrem Computer

    Einrichten von PC-Status-Benachrichtigungen Mit dieser Funktion können Sie Warnungen der ungewöhnlichen Aktivitäten der Spannung, Temperatur und Lüftereinstellungen Ihres Computers, an Ih. Zur Wahl des Smart Geräts anklicken Zum auswählen ankreuzen und senden von Warnungen an Ihre Smart Geräte Ankreuzen zum Senden von Benachrichtigungen, wenn sich die ausgewählten Komponenten wieder im Normalzustand befinden ASUS Z97-PRO(Wi-Fi ac)/USB 3.1 4-15...

  • Seite 164: Nachrichten Zu Ihrem Smart Gerät Senden

    Nachrichten zu Ihrem Smart Gerät senden Mit dieser Funktion können Sie Nachrichten an Ihr Mobilgerät senden. Sie können auch Nachrichten über die Push-Messaging Verknüpfung, auf der unteren rechten Ecke des Bildschirms, senden. Dazu klicken oder tippen Sie auf <<, klicken oder tippen dann auf und wählen schließlich Zur Wahl des Smart Geräts anklicken Klicken oder tippen, um Ihre Nachrichten zu senden Klicken oder Tippen Sie, um Ihre Nachrichten einzugeben Anschauen Ihres Computerstatus auf Ihrem Smart Gerät Klicken Sie auf auf Ihren Smart Gerät, um Push-Mitteilungen zu starten.

  • Seite 165: Systeminformation

    4.4.7 Systeminformation Diese Software liefert Ihnen detaillierte Informationen über Motherboard-, CPU- und Speichereinstellungen. Systeminformation starten Zum Starten von System Information (Systeminformationen) klicken oder tippen Sie und wählen dann System Information oben rechts im AI Suite 3-Hauptmenü auf (Systeminformationen). Motherboard-Information ansehen Klicken Sie im Systeminfo-Bildschirm auf das MB, um Motherboard-Informationen anzusehen. CPU-Information ansehen Klicken Sie auf die CPU-Leiste, um die Information zur CPU anzusehen. ASUS Z97-PRO(Wi-Fi ac)/USB 3.1 4-17...

  • Seite 166: Audio-Konfigurationen

    SPD-Information ansehen Klicken Sie auf die SPD-Leiste, um die Information zum Speicher anzusehen. Audio-Konfigurationen Der Realtek Audio CODEC bietet 8-Kanal Audiofunktionen, um auf Ihrem PC das ultimative Audioerlebnis zu ermöglichen. Die Software bietet Buchsenerkennungsfunktion, S/PDIF Ausgangs-Unterstützung und eine Unterbrechungsfunktion. Der CODEC bietet außerdem die Realtek eigene UAJ (Universal Audio Jack) Technologie für alle Audioausgänge, die Fehler bei der Kabelverbindung eliminiert und Benutzern einfaches Plug-And-Play ermöglicht. Der Installationsassistent hilft Ihnen, den Realtek Audio-Treiber von der Support-DVD des Motherboards zu installieren. Wenn die Realtek Audiosoftware korrekt installiert wurde, sehen Sie das Symbol des Realtek HD Audio Manager in der Taskleiste. Doppelklicken oder tippen Sie auf dieses Symbol, um den Realtek HD Audio Manager anzuzeigen. Realtek HD Audio Manager 4-18 Kapitel 4: Software-Support...
  • Seite 167 Realtek HD Audio-Manager mit DTS UltraPC II für Windows 8.1 / Windows 8 / Windows 7 Konfigurationsoptionen (variieren je nach angeschlossenen Audiogerät) Erweiterte Einstellungen Standardgerät einstellen Kontroll-einstellungen Status der analogen und digitalen Anschlüsse ASUS Z97-PRO(Wi-Fi ac)/USB 3.1 4-19...

  • Seite 168: Auswählen Eines Audioausgangs

    Auswählen eines Audioausgangs Realtek HD Audio Manager erlaubt Ihnen den Typ des Audioausgangs, je nach Ausgabegerät, das Sie verwenden, zu wählen. Um eine Audioausgang zu wählen: Stecken Sie den Audio-Geräte-Stecker in den Line Out (Line)-Anschluss. Falls das Audiogerät bereits mit dem entsprechenden Port verbunden wurde, klicken oder tippen Sie im Realtek HD Audio Manager auf Im Pop-up-Fenster, kreuzen Sie das Audio-Gerät an, das Sie in den Line-Out-Anschluss eingesteckt haben u. Wenn Sie Kopfhörer auszuwählen, klicken oder tippen Sie auf die Art der Kopfhörer, die Sie installiert haben und klicken oder tippen Sie auf OK. Wenn Sie Front- Lautsprecher auszuwählen, klicken oder tippen Sie auf die Art der Lautsprecher, die Sie installiert haben und klicken oder tippen Sie auf OK. 4-20 Kapitel 4: Software-Support...

  • Seite 169: Raid-Unterstützung

    RAID 10 kombiniert data striping und data mirroring, ohne dass Paritäten (redundante Daten) errechnet und geschrieben werden müssen. Die RAID 10*-Konfiguration vereint alle Vorteile von RAID 0- und RAID 1-Konfigurationen. Für diese Konfiguration benötigen Sie vier neue Festplatten, oder eine bestehende und drei neue. ASUS Z97-PRO(Wi-Fi ac)/USB 3.1...

  • Seite 170: Serial Ata-Festplatten Installieren

    5.1.2 Serial ATA-Festplatten installieren Das Motherboard unterstützt Serial ATA-Festplatten. Für optimale Leistung sollten Sie identische Laufwerke des selben Modells und der gleichen Kapazität installieren, wenn Sie ein Disk-Array erstellen. So installieren Sie SATA-Festplatten für eine RAID-Konfiguration: Bauen Sie die SATA-Festplatten in die Laufwerksschächte ein. Schließen Sie die SATA-Signalkabel an.

  • Seite 171: Intel Rapid Storage Technology Option Rom-Dienstprogramm

    Mit den Navigationstasten am unteren Rand des Bildschirms können Sie durch die Menüs bewegen und die Menüop. Die RAID BIOS-Setup-Anzeigen in diesem Abschnitt sind nur als Referenz gedacht und können sich von denen auf Ihrem Bildschirm unterscheiden. Das Programm unterstützt maximal vier Festplatten für die RAID-Konfiguration. ASUS Z97-PRO(Wi-Fi ac)/USB 3.1...

  • Seite 172: Erstellen Eines Raid-Sets

    Erstellen eines RAID-Sets So erstellen Sie ein RAID-Set: Im Hauptmenü, wählen Sie 1. Erstellen eines RAID-Volumen und drücken Sie <Enter>. Der folgende Bildschirm erscheint: Name: Volume 0 RAID Level: aaaaaaaaaaaaaaa Disks: dssdsdsds Strip Size:aaaaaaaaaaaaaaaa Capacity:aaaaaaaaaaaaaa Sync:aaaaaaaaaa Create volume [HELP] Enter a unique volume name that has no special characters and is 16 characters or less.
  • Seite 173 ALL DATA ON SELECTED DISKS WILL BE LOST. Are you sure you want to create this volume? (Y/N) Drücken Sie <Y>, um das RAID-Volumen zu erstellen und zum Hauptmenü zurück zu kehren oder <N>, um zum VOLUMEN ERSTELLEN-Menü zurück zu kehren. ASUS Z97-PRO(Wi-Fi ac)/USB 3.1...
  • Seite 174 Ein RAID-Set löschen Seien Sie vorsichtig beim Löschen eines RAID-Sets. Alle Daten auf den Festplattenlaufwerken gehen beim Löschvorgang eines RAID-Sets verloren. So löschen Sie ein RAID-Set: Im Hauptmenü, wählen Sie 2. Löschen eines RAID-Volumen und drücken Sie <Enter>. Der folgende Bildschirm erscheint: [DELETE VOLUME MENU] Name Level...

  • Seite 175: Erstellen Einer Raid-Treiberdiskette

    Wählen Sie den 32bit oder 64bit Ordner, je nach Betriebssystem. Kopieren Sie die Dateien des ausgewählten Ordners auf den Root-Pfad Ihres USB Speichergerätes. So richten Sie ein Windows UEFI Betriebssystem unter dem RAID-Modus ein, stellen Sie sicher, dass Sie den UEFI-Treiber für das optische Laufwerk laden. ASUS Z97-PRO(Wi-Fi ac)/USB 3.1...

  • Seite 176: Installieren Des Raid-Treibers Während Der Windows-Installation

    5.2.2 Installieren des RAID-Treibers während der Windows- Installation So installieren Sie die RAID-Treiber für Windows 7: Während der Betriebssysteminstallation, klicken Sie auf Load Driver, um den Datenträger mit dem RAID-Treiber für die Installation zu wählen. Stecken Sie den USB-Speicher mit dem RAID-Treiber in einen USB-Anschluss oder die Support-DVD in das optische Laufwerk und drücken Sie auf Browse.
