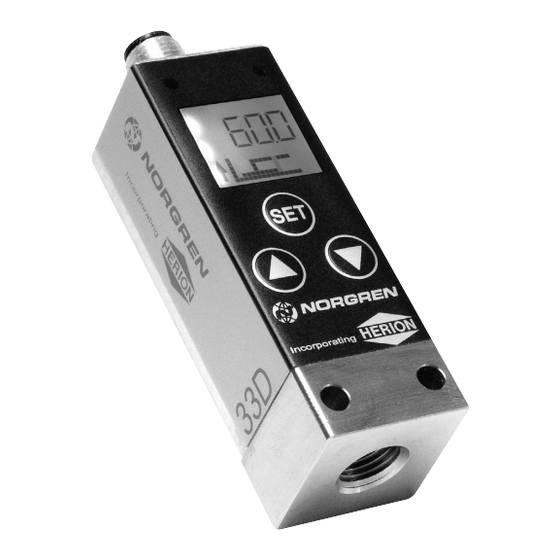

Norgren Herion 33D Serie Handbuch

Pneumatik -1 bis 16 bar
Für gefilterte, geölte oder ungeölte Druckluft und neutrale Gase.
Hydraulik / Allfluid 0 bis 630 bar
Für neutrale und aggressive, gasförmige und flüssige
Fluide.
G Anzeige des Systemdruckes (physikalische
Druckeinheiten Bar, Psi, Mpa wählbar)
G Kompaktes und robustes Design
G Einfache Einstellung der Schaltpunkte und
zusätzlicher Funktionen
G Ökonomische Lösung für Industrieanwendungen
G Mit Zugriffsschutz codierbar
G Schaltanzeige durch LED
G Standard M12x1 Elektroanschluss (IP 65)
Technische Daten
Elektroanschluss:
M 12 x 1
Montageposition: Beliebig
Fluidtemperatur:
Umgebungstemperatur: -10 °C – 60 °C
Druckbereiche:
Pneumatik:
Hydraulik/Allfluid:
Temperaturempfindlichkeit (Nullpunkt):
0.4% des Endwertes / 10 K
Temperaturempfindlichkeit (Bereich):
0.4% des Endwertes / 10 K
Schaltpunkt:
Rückschaltpunkt:
Anzeige:
Flüssigkristall, 4stellig, hinterleuchtet, physikalische
Druckeinheiten Bar, Psi, Mpa einstellbar (Kundenspezifische
Druckeinheit auf Anfrage)
Linearität:
< 0,2% FS
Schutzart nach DIN 40050:
IP65 (bei montierter Leitungsdose)
Material Gehäuse: Aluminium / Edelstahl
Drucksensor:
Pneumatik: Silizium
Hydraulik/Allfluid: Edelstahl 1.4571 (Version 0 bis 250 bar)
Hydraulik/Allfluid: Edelstahl 1.4542 (Version 400 und 630 bar)
03/01
-10 °C – 80 °C
-1 bis 1 bar; 0 bis 16 bar
0 bis 10 / 0 bis 40 / 0 bis 100 /
0 bis 160 / 0 bis 250 / 0 bis 400 /
0 bis 630 bar
Einstellbar 0 –100% FS
Einstellbar 0 –100% FS
Konstruktionsänderungen vorbehalten
Druckschalter Baureihe 33D
Relativdruck -1 bis 630 bar
Elektronischer Druckschalter für
Drucküberwachung und Kontrollfunktionen
Bestellbeispiel (bitte Vorzugstypen beachten)
Elektronischer Druckschalter, Druckbereich
0 – 16 bar, 2 Schaltpunkte, G 1/4
Typ: 0863222
Elektrische Parameter
Elektroanschluss M 12 x 1
Spannungsversorgung U
15 - 32 VDC (Analog) verpolungssicher
Max. Restwelligkeit:
10% (innerhalb von U
Stromverbrauch: <50 mA
Schaltart:
PNP, potentialgebund. Open-Kollektor nach
+ U schaltend
B
Ausgangssignal:
Digital: = U minus 1.5V
B
Analog: = 4 – 20 mA
Schaltleistung:
I = 500 mA (kurzschlussfest)
max
Schaltzeit: < 10 ms
Einschalt/Abschaltverzögerung 0 bis 20 sek.
Lebensdauer: Min. 100 Millionen Schaltungen
Schaltlogik: N.O. / N.C. programmierbar
Betriebsart:
Standard-, Hysterese- und Fensterbetrieb
pro Ausgang getrennt wählbar
Elektromagnetische Verträglichkeit
Störemission nach EN 50081. Teil 1
Störfestigkeit nach EN 50082. Teil 2
