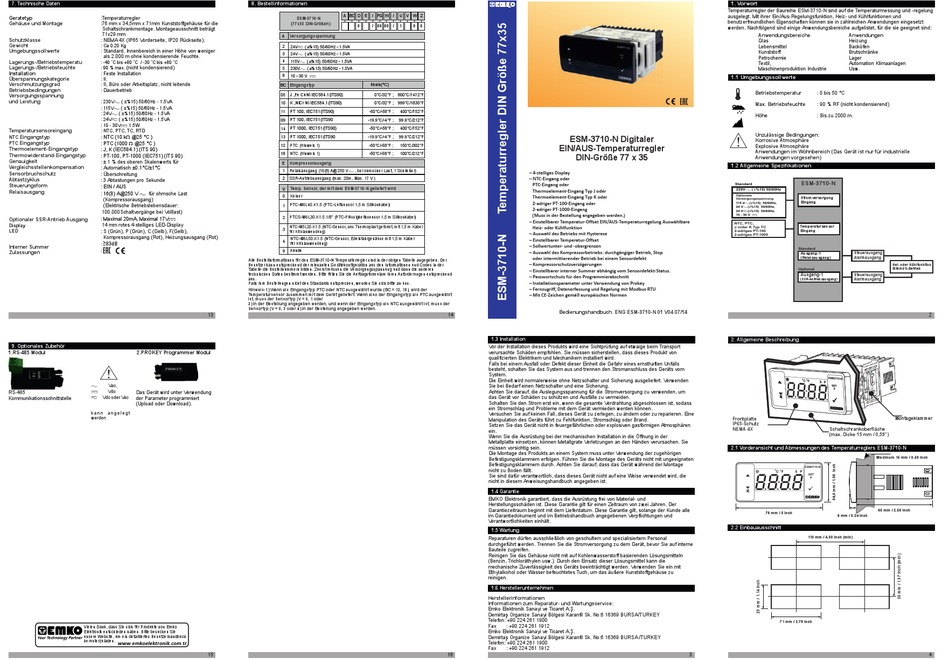

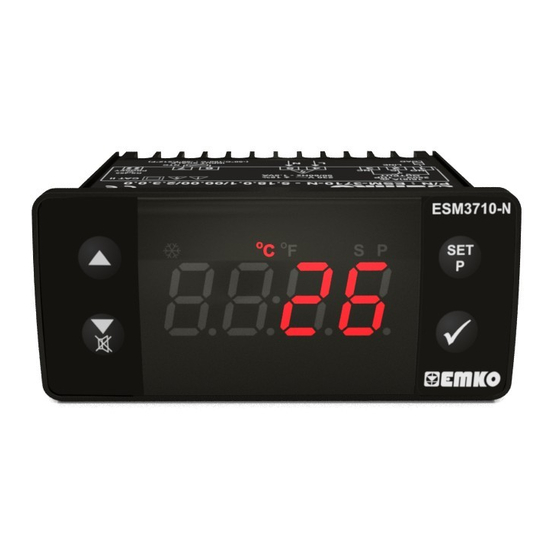

EMKO ESM-3710-N Bedienungshandbuch

7. Technische Daten
Geratetyp : Temperaturregler
Gehäuse und Montage 76 mm x 34,5mm x 71mm Kunststoffgehäuse für die
:
Schaltschrankmontage. Montageausschnitt beträgt
71x29 mm
Schutzklasse NEMA 4X (IP65 Vorderseite, IP20 Rückseite).
:
Gewicht : Ca 0.20 Kg
Umgebungssollwerte : Standard, Innenbereich in einer Höhe von weniger
als 2.000 m ohne kondensierende Feuchte.
Lagerungs-/Betriebstemperatu o o o o
: -40 C bis +80 C / -30 C bis +80 C
Lagerungs-/Betriebsfeuchte : 90 % max. (nicht kondensierend)
Installation : Feste Installation
Überspannungskategorie : II.
Verschmutzungsgrad : II, Büro oder Arbeitsplatz, nicht leitende
Betriebsbedingungen Dauerbetrieb
:
Versorgungsspannung
V ±
und Leistung : 230V ( %15) 50/60Hz - 1.5VA
V ±
: 115 V ( %15) 50/60Hz - 1.5VA
V ±
: 24 V ( %15) 50/60Hz - 1.5VA
W ±
: 24 V ( %15) 50/60Hz - 1.5VA
: 10 - 30 VZ 1.5W
Temperatursensoreingang : NTC, PTC, TC, RTD
NTC Eingangstyp : NTC (10 kW @25 °C )
PTC Eingangstyp : PTC (1000 W @25 °C )
Thermoelement-Eingangstyp : J, K (IEC584.1) (ITS 90)
Thermowiderstand-Eingangstyp : PT-100, PT-1000 (IEC751) (ITS 90)
Genauigkeit
: ± 1 % des oberen Skalenwerts für
Vergleichsstellenkompensation
: Automatisch ±0.1°C/±1°C
Sensorbruchschutz
: Überschreitung
Abtastzyklus
: 3 Abtastungen pro Sekunde
Steuerungsform
: EIN / AUS
Relaisausgang 16(8) A@250 V V
: für ohmsche Last
(Kompressorausgang)
(Elektrische Betriebslebensdauer:
100.000Schaltvorgänge bei Volllast)
Z
: Maxim al 20mA, Maxim al 17V
Optionaler SSR-Antrieb Ausgang
14 mm rotes 4-stelliges LED-Display
Display
LED : S (Grün), P (Grün), C (Gelb), F(Gelb),
Kompressorausgang (Rot), Heizungsausgang (Rot)
: ³83dB
Interner Summer
:
Zulassungen
9. Optionales Zubehör
1.RS-485 Modul 2.PROKEY Programmier Modul
c
V
Ş Vac,
Z Ş Vdc
RS-485 Das Gerät wird unter Verwendung
W
Ş Vdc oder Vac
Kommunikationsschnittstelle der Parameter programmiert
(Upload oder Download).
k a n n a n g e l e g t
werden
Vielen Dank, dass Sie sich für Produkte von Emko
Elektronik entschieden haben. Bitte besuchen Sie
unsere Website, um ein detailliertes Benutzerhandbuch
Your Technology Partner
herunterzuladen.
www.emkoelektronik.com.tr
8. Bestellinformationen
A BC D E / FG HI /
ESM-3710-N
(77x35 DIN-Größen)
0 / 00 00
A Versorgungsspannung
2 24VW ( %15) 50/60Hz - 1.5VA ±
V ±
3 24V ( %15) 50/60Hz - 1.5VA
V ±
4 115V ( %15) 50/60Hz - 1.5VA
V ±
5 230V ( %15) 50/60Hz - 1.5VA
10 - 30 V Z
8
Eingangstyp Skala(°C)
BC
05 J ,Fe CuNi IEC584.1(ITS90) 0°C/32°F ; 800°C/1472°F
K ,NiCr Ni IEC584.1(ITS90)
10 0°C/32°F ; 999°C/1830°F
11 PT 100, IEC751(ITS90) -50°C/-58°F ;
09 PT 100, IEC751(ITS90 -19.9°C/-4°F ;
14 PT 1000, IEC751(ITS90) -50°C/-58°F ;
13 PT 1000, IEC751(ITS90 -19.9°C/-4°F ;
PTC (Hinweis 1) -50°C/-58°F ;
12
NTC (Hinweis 1)
18 -50°C/-58°F ;
E Kompressorausgang
1 Relaisausgang (16(8) A@250 VV , bei ohmscher Last, 1 Schließer)
2 SSR-Antriebsausgang (max. 20m, Max. 17 V )
Temp. Sensor, der mit dem ESM-3710-N geliefert wird
V
0 Keiner
PTC-M6L40.K1.5 (PTC-Luftsensor 1,5 m Silikonkabel)
1
2 PTCS-M6L30.K1.5.1/8" (PTC-Flüssigkeitssensor 1,5 m Silikonkabel)
NTC-M5L20.K1.5 (NTC-Sensor, aus Thermoplast geformt, mit 1,5 m Kabel
3
für Kühlanwendung)
NTC-M6L50.K1.5 (NTC-Sensor, Edelstahlgehäuse mit 1,5 m Kabel
4
für Kühlanwendung)
9 Kunde
Alle Bestellinformationen für den ESM-3710-N Temperaturregler sind in der obigen Tabelle angegeben. Der
Benutzer kann entsprechend der relevanten Gerätekonfiguration aus den Informationen und Codes in der
Tabelle die Bestellnummern bilden. Zuerst müssen die Versorgungsspannung und dann die anderen
technischen Daten bestimmt werden. Bitte füllen Sie die Auftragsformulare Ihren Anforderungen entsprechend
aus.
Falls Ihre Bestellungen nicht den Standards entsprechen, wenden Sie sich bitte an uns.
Hinweis-1):Wenn als Eingangstyp PTC oder NTC ausgewählt wurde (BC = 12, 18), wird der
Temperatursensor zusammen mit dem Gerät geliefert. Wenn also der Eingangstyp als PTC ausgewählt
ist, muss der Sensortyp (V = 0, 1 oder
2) in der Bestellung angegeben werden, und wenn der Eingangstyp als NTC ausgewählt ist, muss der
Sensortyp (V = 0, 3 oder 4) in der Bestellung angegeben werden.
13
15
U V W Z
/ 1 0 0
400°C/752°F
99.9°C/212°F
400°C/752°F
99.9°C/212°F ESM-3710-N Digitaler
150°C/302°F
EIN/AUS-Temperaturregler
100°C/212°F
– 4-stelliges Display
– NTC-Eingang oder
PTC-Eingang oder
Thermoelement-Eingang Typ J oder
Thermoelement-Eingang Typ K oder
2-adriger PT-100-Eingang oder
2-adriger PT-1000-Eingang
(Muss in der Bestellung angegeben werden.)
– Einstellbarer Temperatur-Offset EIN/AUS-Temperaturregelung Auswählbare
Heiz- oder Kühlfunktion
– Auswahl des Betriebs mit Hysterese
– Einstellbarer Temperatur-Offset
– Sollwertunter- und -obergrenzen
– Auswahl des Kompressorbetriebs: durchgängiger Betrieb, Stop
oder intermittierender Betrieb bei einem Sensordefekt
– Kompressorschutzverzögerungen
– Einstellbarer interner Summer abhängig vom Sensordefekt-Status.
– Passwortschutz für den Programmierabschnitt
– Installationsparameter unter Verwendung von Prokey
– Fernzugriff, Datenerfassung und Regelung mit Modbus RTU
– Mit CE-Zeichen gemäß europäischen Normen
Bedienungshandbuch. ENG ESM-3710-N 01 V04 07/14
14
1.3 Installation
Vor der Installation dieses Produkts wird eine Sichtprüfung auf etwaige beim Transport
verursachte Schäden empfohlen. Sie müssen sicherstellen, dass dieses Produkt von
qualifizierten Elektrikern und Mechanikern installiert wird.
Falls bei einem Ausfall oder Defekt dieser Einheit die Gefahr eines ernsthaften Unfalls
besteht, schalten Sie das System aus und trennen den Stromanschluss des Geräts vom
System.
Die Einheit wird normalerweise ohne Netzschalter und Sicherung ausgeliefert. Verwenden
Sie bei Bedarf einen Netzschalter und eine Sicherung.
Achten Sie darauf, die Auslegungsspannung für die Stromversorgung zu verwenden, um
das Gerät vor Schäden zu schützen und Ausfälle zu vermeiden.
Schalten Sie den Strom erst ein, wenn die gesamte Verdrahtung abgeschlossen ist, sodass
ein Stromschlag und Probleme mit dem Gerät vermieden werden können.
Versuchen Sie auf keinen Fall, dieses Gerät zu zerlegen, zu ändern oder zu reparieren. Eine
Manipulation des Geräts führt zu Fehlfunktion, Stromschlag oder Brand.
Setzen Sie das Gerät nicht in feuergefährlichen oder explosiven gasförmigen Atmosphären
ein.
Wenn Sie die Ausrüstung bei der mechanischen Installation in die Öffnung in der
Metallplatte einsetzen, können Metallgrate Verletzungen an den Händen verursachen. Sie
müssen vorsichtig sein.
Die Montage des Produkts an einem System muss unter Verwendung der zugehörigen
Befestigungsklammern erfolgen. Führen Sie die Montage des Geräts nicht mit ungeeigneten
Befestigungsklammern durch. Achten Sie darauf, dass das Gerät während der Montage
nicht zu Boden fällt.
Sie sind dafür verantwortlich, dass dieses Gerät nicht auf eine Weise verwendet wird, die
nicht in diesem Anweisungshandbuch angegeben ist.
1.4 Garantie
EMKO Elektronik garantiert, dass die Ausrüstung frei von Material- und
Herstellungsschäden ist. Diese Garantie gilt für einen Zeitraum von zwei Jahren. Der
Garantiezeitraum beginnt mit dem Lieferdatum. Diese Garantie gilt, solange der Kunde alle
im Garantiedokument und im Betriebshandbuch angegebenen Verpflichtungen und
Verantwortlichkeiten einhält.
1.5 Wartung
Reparaturen dürfen ausschließlich von geschultem und spezialisiertem Personal
durchgeführt werden. Trennen Sie die Stromversorgung zu dem Gerät, bevor Sie auf interne
Bauteile zugreifen.
Reinigen Sie das Gehäuse nicht mit auf Kohlenwasserstoff basierenden Lösungsmitteln
(Benzin, Trichloräthylen usw.). Durch den Einsatz dieser Lösungsmittel kann die
mechanische Zuverlässigkeit des Geräts beeinträchtigt werden. Verwenden Sie ein mit
Ethylalkohol oder Wasser befeuchtetes Tuch, um das äußere Kunststoffgehäuse zu
reinigen.
1.6 Herstellerunternehmen
Herstellerinformationen
Informationen zum Reparatur- und Wartungsservice:
Emko Elektronik Sanayi ve Ticaret A.Ş.
Demirtaş Organize Sanayi Bölgesi Karanfil Sk. No:6 16369 BURSA/TURKEY
Telefon: +90 224 261 1900
Fax : +90 224 261 1912
Emko Elektronik Sanayi ve Ticaret A.Ş.
Demirtaş Organize Sanayi Bölgesi Karanfil Sk. No:6 16369 BURSA /TURKEY
Telefon: +90 224 261 1900
Fax : +90 224 261 1912
16
1. Vorwort
Temperaturregler der Baureihe ESM-3710-N sind auf die Temperaturmessung und -regelung
ausgelegt. Mit ihrer Ein/Aus-Regelungsfunktion, Heiz- und Kühlfunktionen und
benutzerfreundlichen Eigenschaften können sie in zahlreichen Anwendungen eingesetzt
werden. Nachfolgend sind einige Anwendungsbereiche aufgelistet, für die sie geeignet sind:
1.1 Umgebungssollwerte
Betriebstemperatur
Max. Betriebsfeuchte
Höhe
c
Unzulässige Bedingungen:
Korrosive Atmosphäre
Explosive Atmosphäre
Anwendungen im Wohnbereich (Das Gerät ist nur für industrielle
DIN-Größe 77 x 35
Anwendungen vorgesehen)
1.2 Allgemeine Spezifikationen
Standard
V ±
230V ( %15) 50/60Hz
Optionale
Versorgungsspannung
V
115 V (±%15) 50/60Hz,
V
24 V (±%15) 50/60Hz,
W
24 V (±%15) 50/60Hz,
- 30 V Z
10
NTC, PTC,
J order K Typ TC
2-adriges PT-100
2-adriges PT-1000
2. Allgemeine Beschreibung
Frontplatte
IP65-Schutz
NEMA 4X
2.1 Vorderansicht und Abmessungen des Temperaturreglers ESM-3710-N
2.2 Einbauausschnitt
3
Anwendungsbereiche Anwendungen
Glas Heizung
Lebensmittel Backöfen
Kunststoff Brutschränke
Petrochemie Lager
Textil, Automation Klimaanlagen
Maschinenproduktion Industrie Usw.
: 0 bis 50 °C
: 90 % RF (nicht kondensierend)
: Bis zu 2000 m.
ESM-3710-N
Stromversorgung
Eingang
Temperatursensor
Eingang
Standard
Steuerausgang
Ausgang-1
(Relaisausgang) Alarmausgang
Hei- oder Kühlfunktion
EIN/AUS-Betrieb
Optional
Ausgang-1 Steuerausgang
(SSR-Antriebsausgang) Alarmausgang
2
Montageklammer
Schaltschrankoberfläche
(max. Dicke 15 mm / 0,59")
Maximum 15 mm / 0.59 inch
ESM3710-N
O C O F S P
SET
P
ü
65 mm / 2.56 inch
76 mm / 3 inch
6 mm / 0.24 inch
110 mm / 4.33 inch (min)
71 mm / 2.79 inch
4
