EMKO ESM-XX20 Series Bedienungsanleitung

PID TEMPERATURREGLER
ESM-XX20
ESM-4420 , ESM-7720 , ESM-9920
PID Temperaturregler
- 4-stellige Prozess- (PV) und 4-stellige Vorwahl(SV) Anzeige
- Prozesseingang (TC, RTD)
- Programmierbare ON/OFF, P, PI, PD und PID Regelungsarten
- Anpassung der PID Koeffizienten an das System mittels
Selbst-Abgleich (Step Response Tuning)
- Programmierbare Heizung- und Kühlungsfunktion für Regel
Ausgang
- Wählbare Alarm Funktionen für Alarm Ausgang
Die ESM Serie von Temperaturreglern wurden zur Messung und Regelung von
Prozesswerten entwickelt. Sie können in vielen Anwendungen mit ihren TC und
RTD Temperatur Sensoreingängen, Multifunktions Steuerausgängen und
wählbaren Alarmfunktionen eingesetzt werden.
Hauptanwendungsgebiete sind die Herstellung von Plastik, Petrochemie,
Textil, und Automobil Produktionsanlagen. Eine genaue und fortschrittliche
Messung und Regelung wird durch die frei wählbaren ON-OFF, P, PI, PD,PID,
Self-Tune PID Funktionen gewährleistet.
SPEZIFIKATIONEN:
Prozesseingänge TC, RTD
Thermoelement (TC): J , K , R , S und T (IEC584.1) (ITS90)
Thermowiderstand (RTD): PT-100 (IEC751) (ITS90)
Messbereich: Für Eingangstyp und Skalen Auswahl Siehe Tabelle-1.
Genauigkeit: Für Thermoelement und Thermowiderstand ± 0.25 %
vom Skalenendwert,
Kaltstellen-Kompensation: Automatisch durchgeführt ±0.1°C/1°C
Leitungskompensation: Maximal 10 Ohm
Sensorbruchsicherung: Anzeige am Display
Ausleseintervall: 3 pro Sekunde
Eingangsfilter: 1.0 Sekunden
Regelungsmethode: ON/OFF, P, PI, PD oder PID (Der Benutzer
kann die Methode programmieren.)
AUSGANG
Prozessausgang: Relais (5A@250V ohmsche Last)
oder SSR-Treiberausgang (maximal 20mA @12V )
Alarmausgang: Relais (5A@250V
ohmsche Last)
Versorgungsspannung :
230V AC ( ±%15 ) 50/60 Hz - 3VA
115V AC ( ±%15 ) 50/60 Hz - 3VA
24V AC ( ±%15 ) 50/60 Hz - 3VA
(Versorgungsspannung bei der Bestellung angeben)
Prozessanzeige:
ESM-4420 : 10.1 mm rot 4-stellig LED-Anzeige
ESM-7720 : 13.2 mm rot 4-stellig LED-Anzeige
ESM-9920 : 19 mm rot 4-stellig LED-Anzeige
Anzeige für Vorwahl-Wert :
ESM-4420 : 8 mm grün 4-stellig LED-Anzeige
ESM-7720 : 9.1 mm grün 4-stellig LED-Anzeige
ESM-9920 : 10.8 mm grün 4-stellig LED-Anzeige
LEDs : PS (Prozess Vorwahlwert), PO( Prozess Ausgangsstatus-LED),
AS1, AS2 (Alarm Vorwahlwerte), AO1, AO2 (Alarm Ausgangsstatus
LEDs), LED für °C, °F.
SCHUTZKLASSEN und PHYSIKALISCHE EIGENSCHAFTEN
Betriebstemperatur: 0...50°C
Feuchtigkeit: 0-90% RH (ohne Kondensation)
Schutzklasse: vorne IP65, hinten IP20
Gewicht: ESM-4420 : 220 g
ESM-7720 : 270 g
ESM-9920 : 340 g
Abmessungen: ESM-4420 : (48 x 48mm, Tiefe: 95 mm)
ESM-7720 : (72 x 48mm, Tiefe: 95.5 mm)
ESM-9920 : (96 x 48mm, Tiefe: 96 mm)
Fronttafelausschnitt:
ESM-7720 : (69 x 69 mm)
ESM-4420 : (46 x 46 mm)
ESM-9920 : (92 x 92 mm)

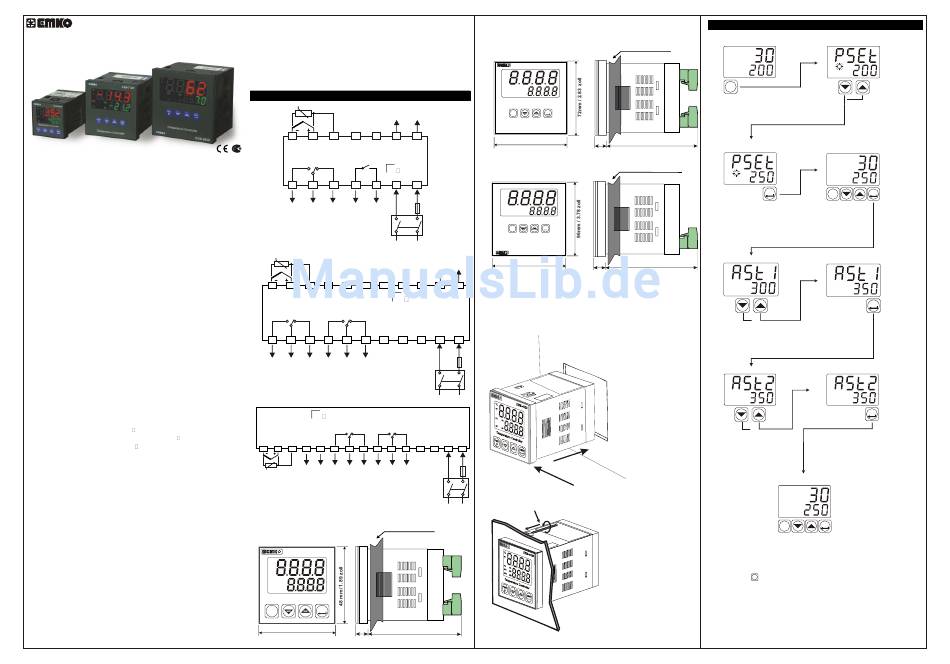

Elektrische Anschlüsseed
Pt-100
Ausgang -3
( SSR Ausgang)
Elektrische Anschlüsse
_
TC +
1 2 3 4 5 6 7
Prozesseingang
20 mA@12V
ESM-4420
5A@250 VAC
5A@250 VAC
CAT II
NO C NC C NO
8 9 10 11 12 13 14
L
N
1A
Ausgang-1 Ausgang -2
Sicherung
( Prozesssausgang
Alarmausgang-1 )
(
oder Alarmausgang-2 )
Netzschalter
230 VAC
50/60 Hz
Pt-100
SSR Ausgang
(
TC
1 2 3 4 5 6 7 8 9
Prozesseingang
ESM-7720
CAT II
5A@250 VAC 5A@250 VAC
NO C NC NO C NC
12 13 14 15 16 17 18 19 20
- +
( ) ( )
1A AC
Ausgang -1 Ausgang -2
Sicherung
( Alarmausgang )
( Verarbeitungsausgang )
Vermerk -1 Netzschalter
ESM-9920 CAT II
5A@250 VAC 5A@250 VAC
Prozesseingang
20 mA@12V
NO C NC NO C NC
1 2 3 4 5 6 7 8 9 10 11 12 13
_
TC - +
+ ( ) ( )
Ausgang -2 1A
Pt-100 Ausgang -3
Sicherung
Alarmausgang
( )
( SSR Ausgang)
Ausgang -1
Prozessausgang
( )
Netzschalter
Vermerk -1
ACHTUNG:Ist der Prozessausgang als SSR Ausgang gewählt, muss
auf die Anschlusspolarität geachtet werden!
ABMESSUNGEN
ESM-4420 Maximal 5 mm / 0.2 Zoll
ESM-4420
°C
°F
PO PS
AO1 AS1
AO2 AS2
Temperaturregler
PSET ASET
P
48 mm/ 1.89 zoll
11 ± 1 mm /0.43 zoll 84 mm / 3.31 zoll
ABMESSUNGEN
ESM-7720
Maximal 5 mm / 0.2 Zoll
ESM-7720
°C
°F
PO PS
AO1 AS1
AO2 AS2

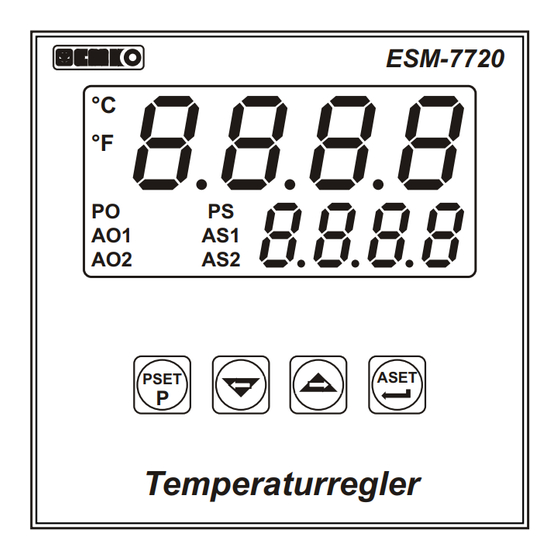

PSET ASET
P
Temperaturregler
72mm / 2.83 zoll
11.5 ± 1 mm /0.45 zoll
ESM-9920
°C
°F
AC T
PO PS
AO1 AS1
AO2 AS2
PSET ASET
P
Temperaturregler
ESM-9920
Ausgang -3
)
96mm / 3.78 zoll
_
12 ± 1 mm / 0.47 zoll
+
10 11
20 mA@12V
FRONTPLATTENMONTAGE
21 22
N L
T
1
230 VAC
50/60 Hz
14 15
3
N L
AC
T
2
230 VAC
50/60 Hz
5
4
Zugriff und Bewertung der Set-Werte Zugriff und Bewertung der Set-Werte
Prozessanzeige
°C
°F
PO PS
AO AS
PSET
P
PSET Schalter
drücken.
84 mm / 3.31 zoll
°C
°F
Maximal 15 mm / 0.59 Zoll
PO PS
AO AS
ASET
Mit ASET/Taste wird der
neue Set-Wert gespeichert
und zurück zur Prozessan-
zeige geschaltet.
°C
°F
84 mm / 3.31 zoll
PO PO PS
AS AS1
AO AO
Den Alarm1 Set-Wert mit
Inkrement- und
Dekrement-Taste ändern.
1- Den gegebenen °C
°F
Maßen entsprechend
den Frontplattenaus- PO PS
schnitt des zu montie- AO AS2
renden Gerätes vorbe-
reiten.
2- Sicherstellen, dass
Den Alarm-2 Set-
die Dichtung zwischen
Wert mit Inkrement-
und Dekrement-
Gerät und Frontplatte
Taste ändern.
eingelegt ist.
Prozessanzeige
°C
°F
PO PS
AO AS
PSET
P
4-Die Montageklam-
mern von hinten ein-
setzen und in Richtung
Frontplatte schieben.
Mittels der vorhande-
nen Schrauben das Bemerkung: Der Benutzer kann den Einstell Bereich durch
Gerät an der Frontplatte Drücken der Taste verlassen, ohne die geänderten Werte
PSET
P
befestigen. abzuspeichern.
Wird innerhalb von 120 Sekunden keine Aktion unternommen,
verlässt das Gerät automatisch den Einstell Bereich .
Bedienungsanleitung.GER ESM-xx20 01 V07 11/12
°C
°F
PO PS
AO AS
Mit Inkrement- und
Dekrement-Taste den
Set-Wert ändern
Prozessanzeige
°C
°F
PO PS
AO AS
PSET ASET
P
Auf
ASET/Taste
drücken.
°C
°F
PO PS
AS1
AO
ASET
Mit der ASET/Taste wird
der neue Set-Wert
gespeichert und zur
Prozessanzeige
zurückgeschaltet
°C
°F
PO PS
AO AS2
ASET
Mit der ASET/Taste den
neuen Set-Wert speichern
und zur Prozessanzeige
zurückgehen.
ASET
