PELI 9500 Bedienungsanleitung

Catalog #9500
Peli 9500 User Manual

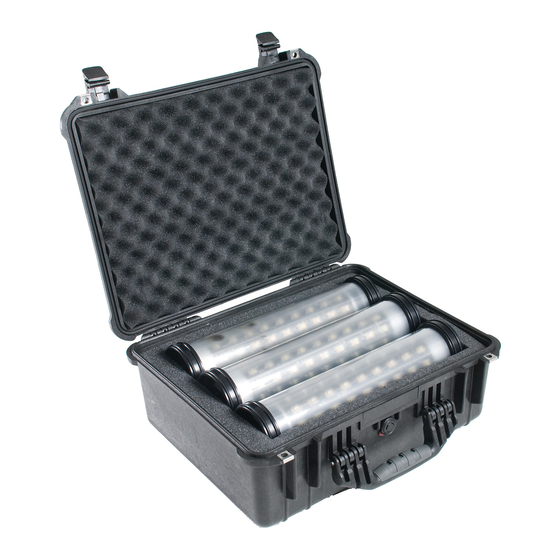

The Peli 9500 Shelter Lighting System contains three
red/white LED light heads, a universal power supply, an inline
switch, fixing straps and a series of connecting cables. The
light heads can be linked together as per the diagram and
secured with the fixing straps inside a temporary shelter/
accommodation. The light output color (red or white) is
selected via the inline switch and each light head can be
independently switched on or off via the push button switch
on the light head end cap. The system can be powered by the
enclosed universal AC power supply or by an auxiliary
12-30vdc power source via the enclosed auxiliary power cable.
Set up:
1.
Remove light heads from the case and fix securely to the internal shelter/
accommodation frame using the fixing straps (one each end of the light
head) – do not space the light heads further than 4 meters (12 ft) apart.
The light heads have an input and an output end so ensure they are all
facing the same way with the push button switch towards the inline rocker
switch. Fit the enclosed sealing cap on the end (output) of the last light head.
2.
Using the two Green color coded cables, connect all three light heads
together as per the diagram. Spiralling the cables around the shelter/
accommodation frame will help to keep the cables tidy and secure.
Make sure the visible LED's inside the light head are pointing in a
downwards position.
3.
Connect the in-line switch output cable (color coded Green)
up to the connector on the first light head (color coded Green).
4.
If you are using AC voltage as the power source, connect the power supply
output cable (color coded Yellow) to the inline switch input cable (color
coded Yellow). Then connect the mains power cable (color coded Red) to
the power supply input lead (color coded Red) before connecting into your
power source.
5.
If you are using 12-30vdc as the power source, connect the auxiliary power
cable (color coded Yellow) to the in-line switch input cable (color coded
Yellow) before connecting to your power source.
Light Operation:
1.
Once the 9500 SLS is correctly installed, the user can switch between 'red' ,
'off' or 'white light' via the inline switch. The 'off' selection can be used as an
emergency 'black out' if all three light heads need switching off quickly.
2.
Each of the light heads can be switched on or off independently via the
push button switch on the end of each light head (while still maintaining
power to the next light head) if less light is required.
Warning:
Do not connect
more than three
light heads together
at any one time.
If more light heads
are required, use
an additional 9500
SLS independently.
PELI GUARANTEE OF EXCELLENCE
Peli guarantees its products against breakage or defects in workmanship. Peli cases are
guaranteed to be watertight to a depth of 1m for 30 minutes (IP 67) unless otherwise stated if
properly closed with undamaged o-ring in place. Peli's liability is limited to the case and not its
contents. This guarantee does not cover the lamp or batteries (rechargeable or alkaline) for lights.
Any liability, either expressed or implied, is limited to replacement of the product. This guarantee
is void if the Peli™ product has been abused beyond normal and sensible wear and tear.
This guarantee does not cover shark bite, bear attack or damage caused by children under five.
Sistema de alumbrado de marquesinas de Peli 9500 dispone de tres
cabezales luminosos LED rojo/blanco, una fuente de alimentación
universal, un interruptor en línea, correas de fijación y una serie de
cables de conexión. Los cabezales luminosos pueden encajarse
como se muestra en el diagrama y asegurarse con las correas de
fijación dentro de un alojamiento temporal. El color (rojo o blanco)
de salida de la luz se selecciona por medio del interruptor en línea y
cada cabezal luminoso puede apagarse o encenderse de manera
independiente a través del botón interruptor que hay en el extremo
del cabezal luminoso. El sistema puede alimentarse con la fuente de
alimentación de CA universal incluida o con una fuente de
alimentación auxiliar de CC de 12-30 V utilizando el cable de
alimentación auxiliar incluido.
Montaje:
1.
Saque los cabezales luminosos de la caja y colóquelos fijamente en la estructura
del alojamiento interno utilizando las correas de fijación (una en cada extremo del
cabezal). No deje un espacio superior a 4 metros entre cada cabezal luminoso.
Los cabezales luminosos tienen un extremo de entrada y otro de salida; asegúrese
de colocar todos en la misma dirección con el botón interruptor hacia el interruptor
oscilante en línea. Ajustar la tapa incluída en el extremo (salida) del último sistema
de iluminación para sellar el cabezal.
2.
Utilizando los dos cables de color verde, conecte los tres cabezales luminosos
como muestra el diagrama. Colocando los cables en espiral alrededor de la
estructura del alojamiento, los mantendrá ordenados y bien sujetos. Asegúrese de que
los LED visibles dentro del cabezal luminoso estén colocados apuntando hacia abajo.
3.
Conecte el cable (de color verde) de salida del interruptor en línea en el conector
del primer cabezal luminoso (de color verde).
4.
Si está utilizando una fuente de alimentación de CA, conecte el cable (de color
amarillo) de salida de la fuente de alimentación al cable (de color amarillo) de
entrada del interruptor en línea. A continuación, conecte el cable (de color rojo) de
alimentación de red al cable (de color rojo) de entrada de la fuente de alimentación
antes de conectarlo a su fuente de alimentación.
5.
Si está utilizando una fuente de alimentación de CC de 12-30 V, conecte el cable
(de color amarillo) de alimentación auxiliar al cable (de color amarillo) de entrada
del interruptor en línea antes de conectarlo a su fuente de alimentación.
Funcionamiento de la luz:
1.
Una vez instalado correctamente el 9500 SLS, el usuario podrá elegir entre
'luz roja' , 'apagado' o 'luz blanca' mediante el interruptor en línea. La selección de
'apagado' puede utilizarse como 'apagón' de emergencia si necesitara apagar los
tres cabezales luminosos rápidamente.
2.
Cada uno de los cabezales luminosos puede encenderse o apagarse de
manera independiente por medio del botón interruptor que hay en el extremo de
cada cabezal luminoso (a la vez que se mantendría la alimentación del siguiente
cabezal) si necesitase una iluminación menor.
Peli 9500
Garantía Peli de Excelencia
Peli garantiza todos sus productos contra rotura y defectos de mano de obra. Las maletas Peli están
garantizadas como estancas hasta una profundidad de 1 metro durante 30 minutos (IP67), siempre
y cuando no se especifique lo contrario. La maleta debe estar debidamente cerrada y con el anillo
de sellado de neopreno en óptimas condiciones. La responsabilidad de Peli queda limitada sólo a la
maleta y no a su contenido. En el caso de las linternas, esta garantía no cubre ni lámpara ni las pilas
(ya sean recargables o alcalinas). Toda responsabilidad, ya sea explícita o implícita, se limita a la
sustitución del producto. La garantía queda anulada en caso de uso abusivo del producto, más allá
de los límites lógicos. Esta garantía no será válida en caso de mordeduras de tiburones,
ataques de osos o uso por parte de niños menores de 5 años.
PELI ™
Advertencia:
No conecte más
de tres cabezales
luminosos al
mismo tiempo.
Si necesita
más cabezales
luminosos,
utilice otro
9500 SLS
independiente.
