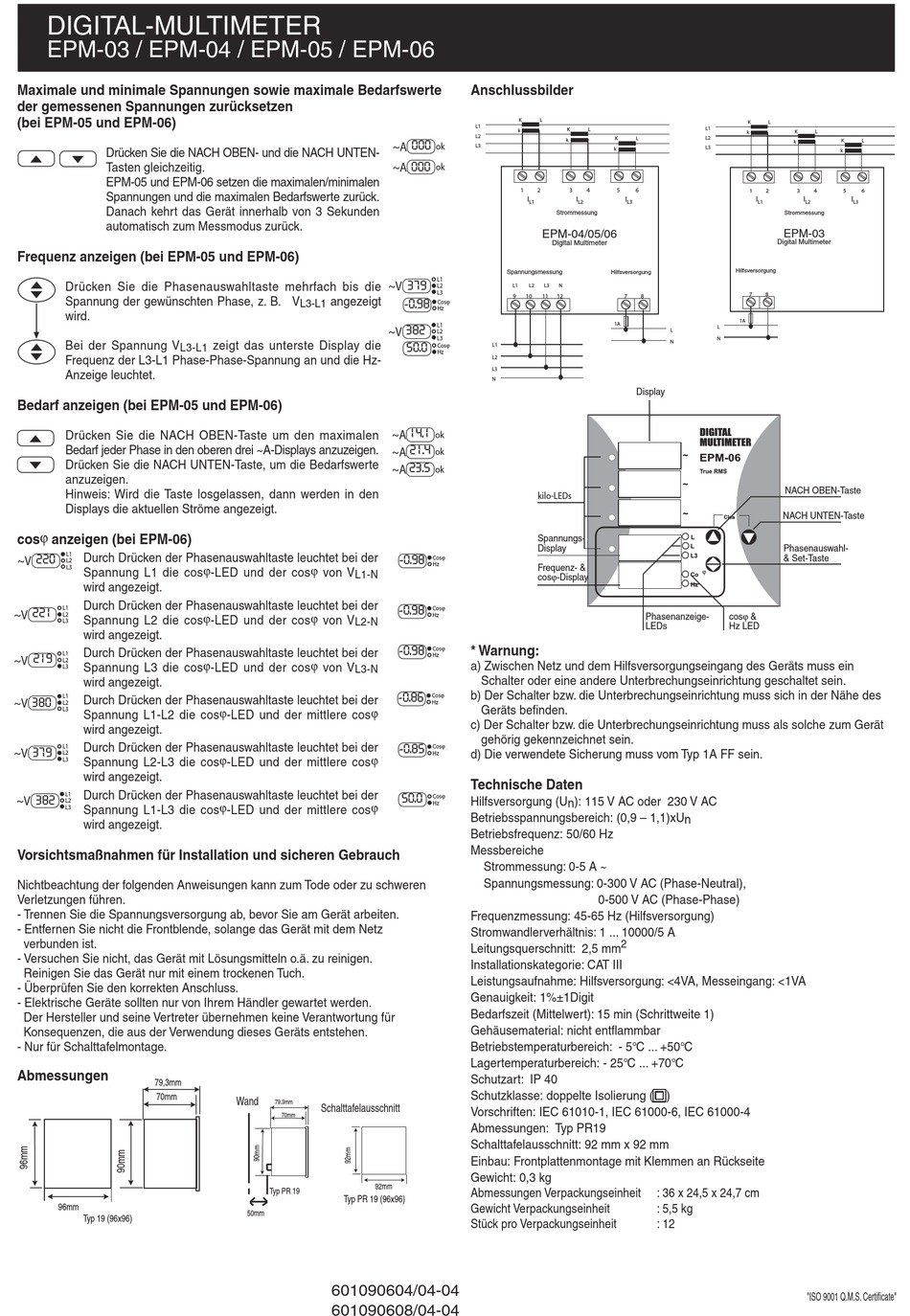

DIGITAL-MULTIMETER
EPM-03 / EPM-04 / EPM-05 / EPM-06
Maximale und minimale Spannungen sowie maximale Bedarfswerte
der gemessenen Spannungen zurücksetzen
(bei EPM-05 und EPM-06)
Drücken Sie die NACH OBEN- und die NACH UNTEN-
Tasten gleichzeitig.
EPM-05 und EPM-06 setzen die maximalen/minimalen
Spannungen und die maximalen Bedarfswerte zurück.
Danach kehrt das Gerät innerhalb von 3 Sekunden
automatisch zum Messmodus zurück.
Frequenz anzeigen (bei EPM-05 und EPM-06)
Drücken Sie die Phasenauswahltaste mehrfach bis die
Spannung der gewünschten Phase, z. B. V
wird.
Bei der Spannung V
L3-L1
Frequenz der L3-L1 Phase-Phase-Spannung an und die Hz-
Anzeige leuchtet.
Bedarf anzeigen (bei EPM-05 und EPM-06)
Drücken Sie die NACH OBEN-Taste um den maximalen
Bedarf jeder Phase in den oberen drei ~A-Displays anzuzeigen.
Drücken Sie die NACH UNTEN-Taste, um die Bedarfswerte
anzuzeigen.
Hinweis: Wird die Taste losgelassen, dann werden in den
Displays die aktuellen Ströme angezeigt.
cos ϕ anzeigen (bei EPM-06)
L1
220
~V
Durch Drücken der Phasenauswahltaste leuchtet bei der
L2
L3
Spannung L1 die cos ϕ -LED und der cos ϕ von V
wird angezeigt.
Durch Drücken der Phasenauswahltaste leuchtet bei der
L1
221
~V
L2
Spannung L2 die cos ϕ -LED und der cos ϕ von V
L3
wird angezeigt.
Durch Drücken der Phasenauswahltaste leuchtet bei der
L1
219
~V
L2
Spannung L3 die cos ϕ -LED und der cos ϕ von V
L3
wird angezeigt.
L1
380
~V
Durch Drücken der Phasenauswahltaste leuchtet bei der
L2
Spannung L1-L2 die cos ϕ -LED und der mittlere cos ϕ
L3
wird angezeigt.
L1
Durch Drücken der Phasenauswahltaste leuchtet bei der
~V
379
L2
Spannung L2-L3 die cos ϕ -LED und der mittlere cos ϕ
L3
wird angezeigt.
L1
Durch Drücken der Phasenauswahltaste leuchtet bei der
382
~V
L2
Spannung L1-L3 die cos ϕ -LED und der mittlere cos ϕ
L3
wird angezeigt.
Vorsichtsmaßnahmen für Installation und sicheren Gebrauch
Nichtbeachtung der folgenden Anweisungen kann zum Tode oder zu schweren
Verletzungen führen.
- Trennen Sie die Spannungsversorgung ab, bevor Sie am Gerät arbeiten.
- Entfernen Sie nicht die Frontblende, solange das Gerät mit dem Netz
verbunden ist.
- Versuchen Sie nicht, das Gerät mit Lösungsmitteln o.ä. zu reinigen.
Reinigen Sie das Gerät nur mit einem trockenen Tuch.
- Überprüfen Sie den korrekten Anschluss.
- Elektrische Geräte sollten nur von Ihrem Händler gewartet werden.
Der Hersteller und seine Vertreter übernehmen keine Verantwortung für
Konsequenzen, die aus der Verwendung dieses Geräts entstehen.
- Nur für Schalttafelmontage.
Abmessungen
79,3mm
70mm
96mm
Typ 19 (96x96)
angezeigt
L3-L1
zeigt das unterste Display die
L1-N
L2-N
L3-N
Wand
79.3mm
Schalttafelausschnitt
70mm
92mm
Typ PR 19
Typ PR 19 (96x96)
50mm
601090604/04-04
601090608/04-04
Anschlussbilder
K
L
L1
k
L2
000
~A
ok
L3
~A
000
ok
1
2
I
L1
Strommessung
EPM-04/05/06
Digital Multimeter
Spannungsmessung
L1
379
~V
L2
L1
L2
L3
N
L3
9
10
11
12
-0.98
Cosϕ
Hz
L1
382
~V
L2
L3
50.0
Cosϕ
L1
Hz
L2
L3
N
14.1
~A
ok
21.4
~A
ok
23.5
~A
ok
kilo-LEDs
Spannungs-
Display
-0.98
Cosϕ
Hz
Frequenz- &
cosϕ-Display
-0.98
Cosϕ
Hz
-0.98
Cosϕ
* Warnung:
Hz
a) Zwischen Netz und dem Hilfsversorgungseingang des Geräts muss ein
Schalter oder eine andere Unterbrechungseinrichtung geschaltet sein.
-0.86
b) Der Schalter bzw. die Unterbrechungseinrichtung muss sich in der Nähe des
Cosϕ
Hz
Geräts befinden.
c) Der Schalter bzw. die Unterbrechungseinrichtung muss als solche zum Gerät
gehörig gekennzeichnet sein.
-0.85
Cosϕ
Hz
d) Die verwendete Sicherung muss vom Typ 1A FF sein.
Technische Daten
50.0
Cosϕ
Hilfsversorgung (U n ): 115 V AC oder 230 V AC
Hz
Betriebsspannungsbereich: (0,9 – 1,1)xU n
Betriebsfrequenz: 50/60 Hz
Messbereiche
Strommessung: 0-5 A ~
Spannungsmessung: 0-300 V AC (Phase-Neutral),
Frequenzmessung: 45-65 Hz (Hilfsversorgung)
Stromwandlerverhältnis: 1 ... 10000/5 A
Leitungsquerschnitt: 2,5 mm
Installationskategorie: CAT III
Leistungsaufnahme: Hilfsversorgung: <4VA, Messeingang: <1VA
Genauigkeit: 1%±1Digit
Bedarfszeit (Mittelwert): 15 min (Schrittweite 1)
Gehäusematerial: nicht entflammbar
Betriebstemperaturbereich: - 5°C ... +50°C
Lagertemperaturbereich: - 25°C ... +70°C
Schutzart: IP 40
Schutzklasse: doppelte Isolierung ( )
Vorschriften: IEC 61010-1, IEC 61000-6, IEC 61000-4
Abmessungen: Typ PR19
Schalttafelausschnitt: 92 mm x 92 mm
Einbau: Frontplattenmontage mit Klemmen an Rückseite
Gewicht: 0,3 kg
Abmessungen Verpackungseinheit
Gewicht Verpackungseinheit
Stück pro Verpackungseinheit
L1
K
L
K
L
L2
k
L3
k
3
4
5
6
I
I
L2
L3
Hilfsversorgung
Hilfsversorgung
7
8
1A
L
L
N
N
Display
~
~
~
Clea
L
L
L3
Co
Hz
Phasenanzeige-
cosϕ &
LEDs
Hz LED
0-500 V AC (Phase-Phase)
2
: 36 x 24,5 x 24,7 cm
: 5,5 kg
: 12
K
L
K
L
k
K
L
k
k
1
2
3
4
5
6
I
I
I
L1
L2
L3
Strommessung
EPM-03
Digital Multimeter
7
8
1A
NACH OBEN-Taste
NACH UNTEN-Taste
Phasenauswahl-
& Set-Taste
"ISO 9001 Q.M.S. Certificate"
