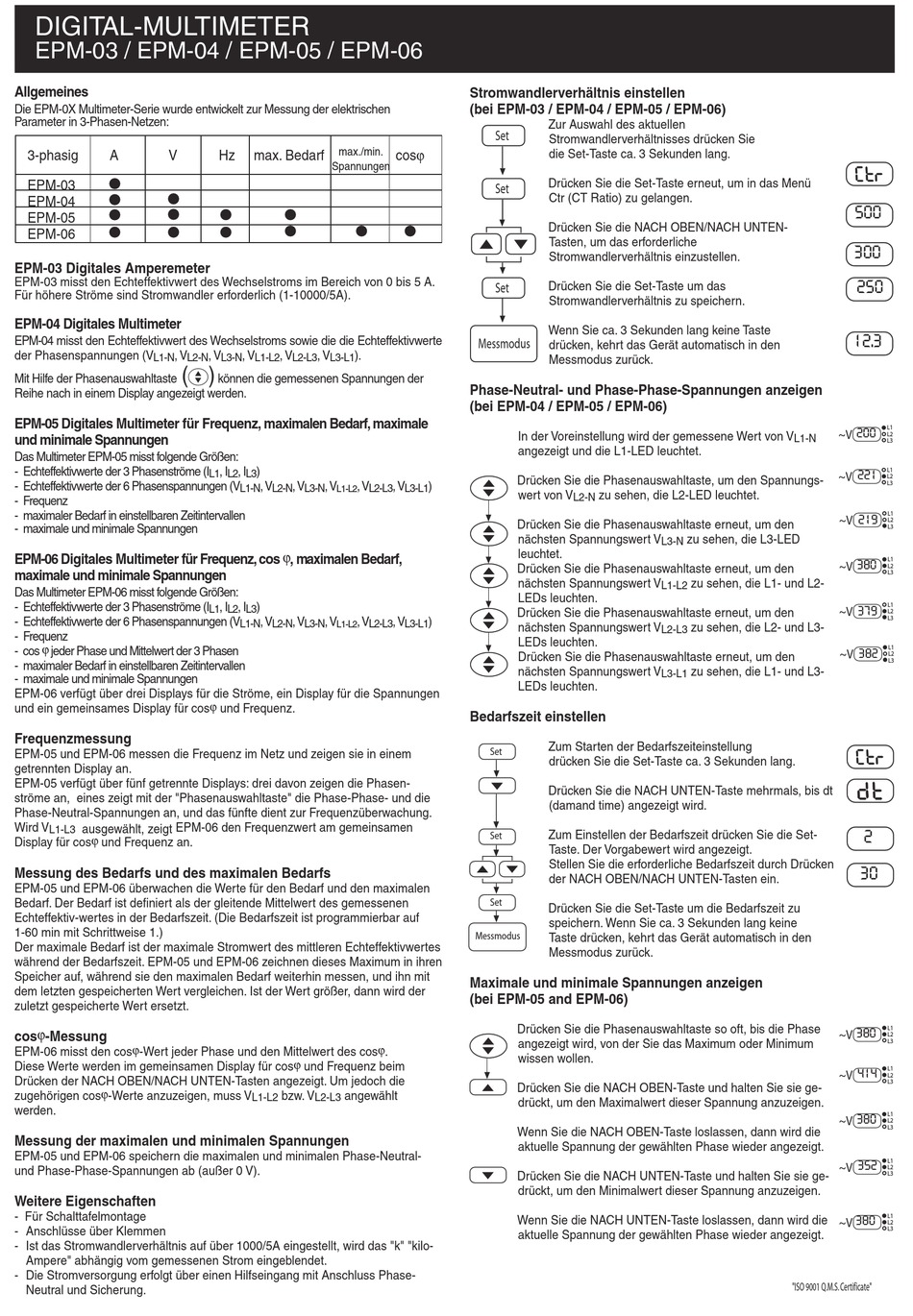

Entes EPM-03 Bedienungsanleitung

DIGITAL-MULTIMETER
EPM-03 / EPM-04 / EPM-05 / EPM-06
Allgemeines
Die EPM-0X Multimeter-Serie wurde entwickelt zur Messung der elektrischen
Parameter in 3-Phasen-Netzen:
3-phasig A V
EPM-03 "
EPM-04 " "
EPM-05 " "
EPM-06 " "
EPM-03 Digitales Amperemeter
EPM-03 misst den Echteffektivwert des Wechselstroms im Bereich von 0 bis 5 A.
Für höhere Ströme sind Stromwandler erforderlich (1-10000/5A).
EPM-04 Digitales Multimeter
EPM-04 misst den Echteffektivwert des Wechselstroms sowie die die Echteffektivwerte
der Phasenspannungen (V , V
L1-N
( )
Mit Hilfe der Phasenauswahltaste
Reihe nach in einem Display angezeigt werden.
EPM-05 Digitales Multimeter für Frequenz, maximalen Bedarf, maximale
und minimale Spannungen
Das Multimeter EPM-05 misst folgende Größen:
- Echteffektivwerte der 3 Phasenströme (I
- Echteffektivwerte der 6 Phasenspannungen (V
- Frequenz
- maximaler Bedarf in einstellbaren Zeitintervallen
- maximale und minimale Spannungen
EPM-06 Digitales Multimeter für Frequenz, cos ϕ , maximalen Bedarf,
maximale und minimale Spannungen
Das Multimeter EPM-06 misst folgende Größen:
- Echteffektivwerte der 3 Phasenströme (I
- Echteffektivwerte der 6 Phasenspannungen (V
- Frequenz
- cos ϕ jeder Phase und Mittelwert der 3 Phasen
- maximaler Bedarf in einstellbaren Zeitintervallen
- maximale und minimale Spannungen
EPM-06 verfügt über drei Displays für die Ströme, ein Display für die Spannungen
und ein gemeinsames Display für cos ϕ und Frequenz.
Frequenzmessung
EPM-05 und EPM-06 messen die Frequenz im Netz und zeigen sie in einem
getrennten Display an.
EPM-05 verfügt über fünf getrennte Displays: drei davon zeigen die Phasen-
ströme an, eines zeigt mit der "Phasenauswahltaste" die Phase-Phase- und die
Phase-Neutral-Spannungen an, und das fünfte dient zur Frequenzüberwachung.
Wird V ausgewählt, zeigt EPM-06 den Frequenzwert am gemeinsamen
L1-L3
Display für cos ϕ und Frequenz an.
Messung des Bedarfs und des maximalen Bedarfs
EPM-05 und EPM-06 überwachen die Werte für den Bedarf und den maximalen
Bedarf. Der Bedarf ist definiert als der gleitende Mittelwert des gemessenen
Echteffektiv-wertes in der Bedarfszeit. (Die Bedarfszeit ist programmierbar auf
1-60 min mit Schrittweise 1.)
Der maximale Bedarf ist der maximale Stromwert des mittleren Echteffektivwertes
während der Bedarfszeit. EPM-05 und EPM-06 zeichnen dieses Maximum in ihren
Speicher auf, während sie den maximalen Bedarf weiterhin messen, und ihn mit
dem letzten gespeicherten Wert vergleichen. Ist der Wert größer, dann wird der
zuletzt gespeicherte Wert ersetzt.
cos ϕ -Messung
EPM-06 misst den cos ϕ -Wert jeder Phase und den Mittelwert des cos ϕ .
Diese Werte werden im gemeinsamen Display für cos ϕ und Frequenz beim
Drücken der NACH OBEN/NACH UNTEN-Tasten angezeigt. Um jedoch die
zugehörigen cos ϕ -Werte anzuzeigen, muss V
werden.
Messung der maximalen und minimalen Spannungen
EPM-05 und EPM-06 speichern die maximalen und minimalen Phase-Neutral-
und Phase-Phase-Spannungen ab (außer 0 V).
Weitere Eigenschaften
- Für Schalttafelmontage
- Anschlüsse über Klemmen
- Ist das Stromwandlerverhältnis auf über 1000/5A eingestellt, wird das "k" "kilo-
Ampere" abhängig vom gemessenen Strom eingeblendet.
- Die Stromversorgung erfolgt über einen Hilfseingang mit Anschluss Phase-
Neutral und Sicherung.
max./min.
Hz max. Bedarf
Spannungen
" "
" " "
, V , V , V , V ).
L2-N L3-N L1-L2 L2-L3 L3-L1
können die gemessenen Spannungen der
, I , I )
L1 L2 L3
, V , V , V , V
L1-N L2-N L3-N
L1-L2
, I , I )
L1 L2 L3
, V , V , V , V
L1-N L2-N L3-N
L1-L2
bzw. V angewählt
L1-L2 L2-L3
Stromwandlerverhältnis einstellen
(bei EPM-03 / EPM-04 / EPM-05 / EPM-06)
Set
cosϕ
Set
"
Set
Messmodus
Phase-Neutral- und Phase-Phase-Spannungen anzeigen
(bei EPM-04 / EPM-05 / EPM-06)
In der Voreinstellung wird der gemessene Wert von V
angezeigt und die L1-LED leuchtet.
Drücken Sie die Phasenauswahltaste, um den Spannungs-
, V )
L2-L3 L3-L1
wert von V
Drücken Sie die Phasenauswahltaste erneut, um den
nächsten Spannungswert V
leuchtet.
Drücken Sie die Phasenauswahltaste erneut, um den
nächsten Spannungswert V
LEDs leuchten.
Drücken Sie die Phasenauswahltaste erneut, um den
, V )
L2-L3 L3-L1
nächsten Spannungswert V
LEDs leuchten.
Drücken Sie die Phasenauswahltaste erneut, um den
nächsten Spannungswert V
LEDs leuchten.
Bedarfszeit einstellen
Set
Set
Set
Messmodus
Maximale und minimale Spannungen anzeigen
(bei EPM-05 and EPM-06)
Drücken Sie die Phasenauswahltaste so oft, bis die Phase
angezeigt wird, von der Sie das Maximum oder Minimum
wissen wollen.
Drücken Sie die NACH OBEN-Taste und halten Sie sie ge-
drückt, um den Maximalwert dieser Spannung anzuzeigen.
Wenn Sie die NACH OBEN-Taste loslassen, dann wird die
aktuelle Spannung der gewählten Phase wieder angezeigt.
Drücken Sie die NACH UNTEN-Taste und halten Sie sie ge-
drückt, um den Minimalwert dieser Spannung anzuzeigen.
Wenn Sie die NACH UNTEN-Taste loslassen, dann wird die
aktuelle Spannung der gewählten Phase wieder angezeigt.
Zur Auswahl des aktuellen
Stromwandlerverhältnisses drücken Sie
die Set-Taste ca. 3 Sekunden lang.
Drücken Sie die Set-Taste erneut, um in das Menü
Ctr (CT Ratio) zu gelangen.
Drücken Sie die NACH OBEN/NACH UNTEN-
Tasten, um das erforderliche
Stromwandlerverhältnis einzustellen.
Drücken Sie die Set-Taste um das
Stromwandlerverhältnis zu speichern.
Wenn Sie ca. 3 Sekunden lang keine Taste
drücken, kehrt das Gerät automatisch in den
Messmodus zurück.
zu sehen, die L2-LED leuchtet.
L2-N
zu sehen, die L3-LED
L3-N
zu sehen, die L1- und L2-
L1-L2
zu sehen, die L2- und L3-
L2-L3
zu sehen, die L1- und L3-
L3-L1
Zum Starten der Bedarfszeiteinstellung
drücken Sie die Set-Taste ca. 3 Sekunden lang.
Drücken Sie die NACH UNTEN-Taste mehrmals, bis dt
(damand time) angezeigt wird.
Zum Einstellen der Bedarfszeit drücken Sie die Set-
Taste. Der Vorgabewert wird angezeigt.
Stellen Sie die erforderliche Bedarfszeit durch Drücken
der NACH OBEN/NACH UNTEN-Tasten ein.
Drücken Sie die Set-Taste um die Bedarfszeit zu
speichern. Wenn Sie ca. 3 Sekunden lang keine
Taste drücken, kehrt das Gerät automatisch in den
Messmodus zurück.
