Versie 04/08

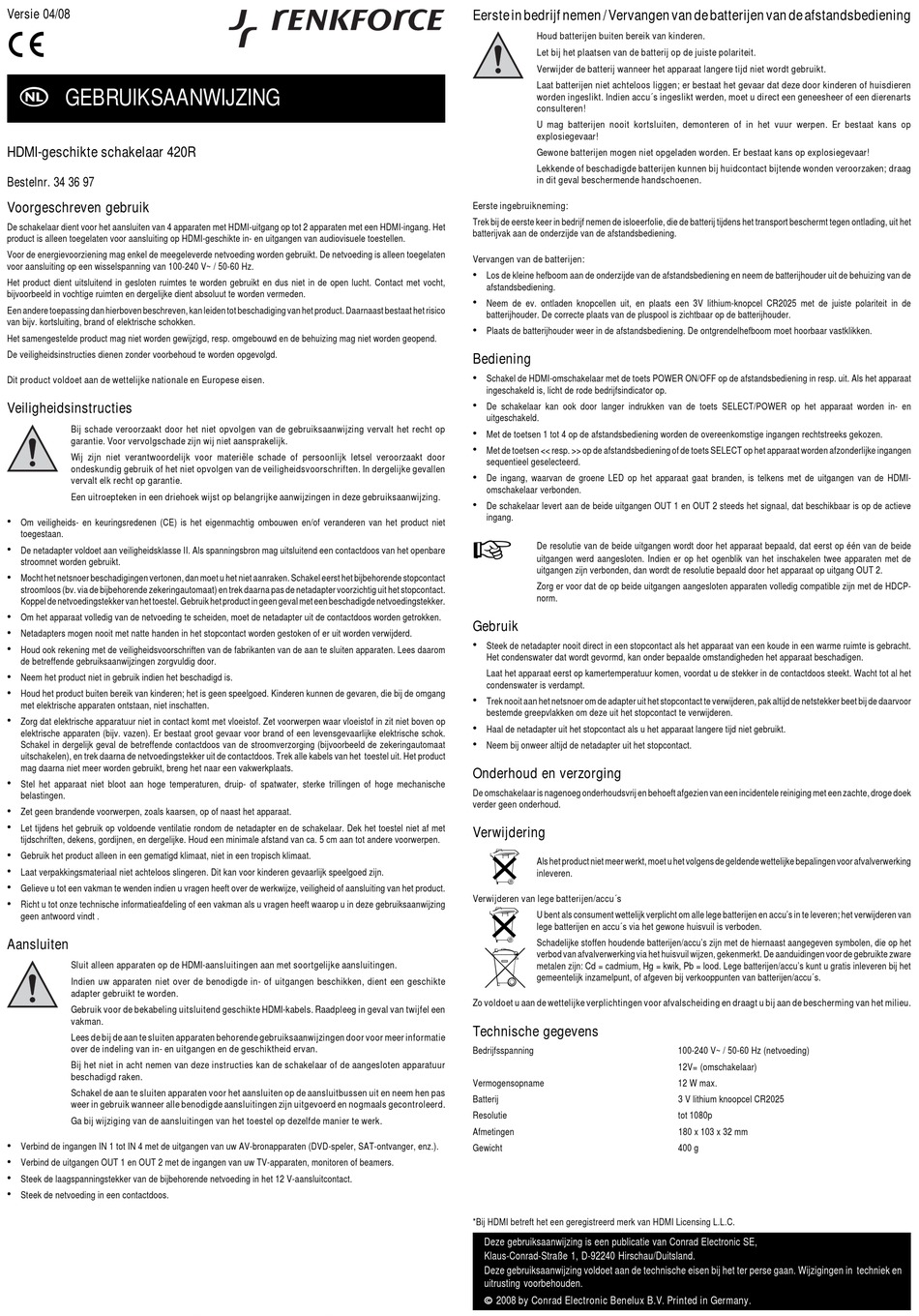

GEBRUIKSAANWIJZING
HDMI-geschikte schakelaar 420R
Bestelnr. 34 36 97
Voorgeschreven gebruik
De schakelaar dient voor het aansluiten van 4 apparaten met HDMI-uitgang op tot 2 apparaten met een HDMI-ingang. Het
product is alleen toegelaten voor aansluiting op HDMI-geschikte in- en uitgangen van audiovisuele toestellen.
Voor de energievoorziening mag enkel de meegeleverde netvoeding worden gebruikt. De netvoeding is alleen toegelaten
voor aansluiting op een wisselspanning van 100-240 V~ / 50-60 Hz.
Het product dient uitsluitend in gesloten ruimtes te worden gebruikt en dus niet in de open lucht. Contact met vocht,
bijvoorbeeld in vochtige ruimten en dergelijke dient absoluut te worden vermeden.
Een andere toepassing dan hierboven beschreven, kan leiden tot beschadiging van het product. Daarnaast bestaat het risico
van bijv. kortsluiting, brand of elektrische schokken.
Het samengestelde product mag niet worden gewijzigd, resp. omgebouwd en de behuizing mag niet worden geopend.
De veiligheidsinstructies dienen zonder voorbehoud te worden opgevolgd.
Dit product voldoet aan de wettelijke nationale en Europese eisen.
Veiligheidsinstructies
Bij schade veroorzaakt door het niet opvolgen van de gebruiksaanwijzing vervalt het recht op
garantie. Voor vervolgschade zijn wij niet aansprakelijk.
Wij zijn niet verantwoordelijk voor materiële schade of persoonlijk letsel veroorzaakt door
ondeskundig gebruik of het niet opvolgen van de veiligheidsvoorschriften. In dergelijke gevallen
vervalt elk recht op garantie.
Een uitroepteken in een driehoek wijst op belangrijke aanwijzingen in deze gebruiksaanwijzing.
•
Om veiligheids- en keuringsredenen (CE) is het eigenmachtig ombouwen en/of veranderen van het product niet
toegestaan.
•
De netadapter voldoet aan veiligheidsklasse II. Als spanningsbron mag uitsluitend een contactdoos van het openbare
stroomnet worden gebruikt.
•
Mocht het netsnoer beschadigingen vertonen, dan moet u het niet aanraken. Schakel eerst het bijbehorende stopcontact
stroomloos (bv. via de bijbehorende zekeringautomaat) en trek daarna pas de netadapter voorzichtig uit het stopcontact.
Koppel de netvoedingstekker van het toestel. Gebruik het product in geen geval met een beschadigde netvoedingstekker.
•
Om het apparaat volledig van de netvoeding te scheiden, moet de netadapter uit de contactdoos worden getrokken.
•
Netadapters mogen nooit met natte handen in het stopcontact worden gestoken of er uit worden verwijderd.
•
Houd ook rekening met de veiligheidsvoorschriften van de fabrikanten van de aan te sluiten apparaten. Lees daarom
de betreffende gebruiksaanwijzingen zorgvuldig door.
•
Neem het product niet in gebruik indien het beschadigd is.
•
Houd het product buiten bereik van kinderen; het is geen speelgoed. Kinderen kunnen de gevaren, die bij de omgang
met elektrische apparaten ontstaan, niet inschatten.
•
Zorg dat elektrische apparatuur niet in contact komt met vloeistof. Zet voorwerpen waar vloeistof in zit niet boven op
elektrische apparaten (bijv. vazen). Er bestaat groot gevaar voor brand of een levensgevaarlijke elektrische schok.
Schakel in dergelijk geval de betreffende contactdoos van de stroomverzorging (bijvoorbeeld de zekeringautomaat
uitschakelen), en trek daarna de netvoedingstekker uit de contactdoos. Trek alle kabels van het toestel uit. Het product
mag daarna niet meer worden gebruikt, breng het naar een vakwerkplaats.
•
Stel het apparaat niet bloot aan hoge temperaturen, druip- of spatwater, sterke trillingen of hoge mechanische
belastingen.
•
Zet geen brandende voorwerpen, zoals kaarsen, op of naast het apparaat.
•
Let tijdens het gebruik op voldoende ventilatie rondom de netadapter en de schakelaar. Dek het toestel niet af met
tijdschriften, dekens, gordijnen, en dergelijke. Houd een minimale afstand van ca. 5 cm aan tot andere voorwerpen.
•
Gebruik het product alleen in een gematigd klimaat, niet in een tropisch klimaat.
•
Laat verpakkingsmateriaal niet achteloos slingeren. Dit kan voor kinderen gevaarlijk speelgoed zijn.
•
Gelieve u tot een vakman te wenden indien u vragen heeft over de werkwijze, veiligheid of aansluiting van het product.
•
Richt u tot onze technische informatieafdeling of een vakman als u vragen heeft waarop u in deze gebruiksaanwijzing
geen antwoord vindt .
Aansluiten
Sluit alleen apparaten op de HDMI-aansluitingen aan met soortgelijke aansluitingen.
Indien uw apparaten niet over de benodigde in- of uitgangen beschikken, dient een geschikte
adapter gebruikt te worden.
Gebruik voor de bekabeling uitsluitend geschikte HDMI-kabels. Raadpleeg in geval van twijfel een
vakman.
Lees de bij de aan te sluiten apparaten behorende gebruiksaanwijzingen door voor meer informatie
over de indeling van in- en uitgangen en de geschiktheid ervan.
Bij het niet in acht nemen van deze instructies kan de schakelaar of de aangesloten apparatuur
beschadigd raken.
Schakel de aan te sluiten apparaten voor het aansluiten op de aansluitbussen uit en neem hen pas
weer in gebruik wanneer alle benodigde aansluitingen zijn uitgevoerd en nogmaals gecontroleerd.
Ga bij wijziging van de aansluitingen van het toestel op dezelfde manier te werk.
•
Verbind de ingangen IN 1 tot IN 4 met de uitgangen van uw AV-bronapparaten (DVD-speler, SAT-ontvanger, enz.).
•
Verbind de uitgangen OUT 1 en OUT 2 met de ingangen van uw TV-apparaten, monitoren of beamers.
•
Steek de laagspanningstekker van de bijbehorende netvoeding in het 12 V-aansluitcontact.
•
Steek de netvoeding in een contactdoos.
Eerste in bedrijf nemen / Vervangen van de batterijen van de afstandsbediening
Houd batterijen buiten bereik van kinderen.
Let bij het plaatsen van de batterij op de juiste polariteit.
Verwijder de batterij wanneer het apparaat langere tijd niet wordt gebruikt.
Laat batterijen niet achteloos liggen; er bestaat het gevaar dat deze door kinderen of huisdieren
worden ingeslikt. Indien accu´s ingeslikt werden, moet u direct een geneesheer of een dierenarts
consulteren!
U mag batterijen nooit kortsluiten, demonteren of in het vuur werpen. Er bestaat kans op
explosiegevaar!
Gewone batterijen mogen niet opgeladen worden. Er bestaat kans op explosiegevaar!
Lekkende of beschadigde batterijen kunnen bij huidcontact bijtende wonden veroorzaken; draag
in dit geval beschermende handschoenen.
Eerste ingebruikneming:
Trek bij de eerste keer in bedrijf nemen de isloeerfolie, die de batterij tijdens het transport beschermt tegen ontlading, uit het
batterijvak aan de onderzijde van de afstandsbediening.
Vervangen van de batterijen:
•
Los de kleine hefboom aan de onderzijde van de afstandsbediening en neem de batterijhouder uit de behuizing van de
afstandsbediening.
•
Neem de ev. ontladen knopcellen uit, en plaats een 3V lithium-knopcel CR2025 met de juiste polariteit in de
batterijhouder. De correcte plaats van de pluspool is zichtbaar op de batterijhouder.
•
Plaats de batterijhouder weer in de afstandsbediening. De ontgrendelhefboom moet hoorbaar vastklikken.
Bediening
•
Schakel de HDMI-omschakelaar met de toets POWER ON/OFF op de afstandsbediening in resp. uit. Als het apparaat
ingeschakeld is, licht de rode bedrijfsindicator op.
•
De schakelaar kan ook door langer indrukken van de toets SELECT/POWER op het apparaat worden in- en
uitgeschakeld.
•
Met de toetsen 1 tot 4 op de afstandsbediening worden de overeenkomstige ingangen rechtstreeks gekozen.
•
Met de toetsen << resp. >> op de afstandsbediening of de toets SELECT op het apparaat worden afzonderlijke ingangen
sequentieel geselecteerd.
•
De ingang, waarvan de groene LED op het apparaat gaat branden, is telkens met de uitgangen van de HDMI-
omschakelaar verbonden.
•
De schakelaar levert aan de beide uitgangen OUT 1 en OUT 2 steeds het signaal, dat beschikbaar is op de actieve
ingang.
De resolutie van de beide uitgangen wordt door het apparaat bepaald, dat eerst op één van de beide
uitgangen werd aangesloten. Indien er op het ogenblik van het inschakelen twee apparaten met de
uitgangen zijn verbonden, dan wordt de resolutie bepaald door het apparaat op uitgang OUT 2.
Zorg er voor dat de op beide uitgangen aangesloten apparaten volledig compatible zijn met de HDCP-
norm.
Gebruik
•
Steek de netadapter nooit direct in een stopcontact als het apparaat van een koude in een warme ruimte is gebracht.
Het condenswater dat wordt gevormd, kan onder bepaalde omstandigheden het apparaat beschadigen.
Laat het apparaat eerst op kamertemperatuur komen, voordat u de stekker in de contactdoos steekt. Wacht tot al het
condenswater is verdampt.
•
Trek nooit aan het netsnoer om de adapter uit het stopcontact te verwijderen, pak altijd de netstekker beet bij de daarvoor
bestemde greepvlakken om deze uit het stopcontact te verwijderen.
•
Haal de netadapter uit het stopcontact als u het apparaat langere tijd niet gebruikt.
•
Neem bij onweer altijd de netadapter uit het stopcontact.
Onderhoud en verzorging
De omschakelaar is nagenoeg onderhoudsvrij en behoeft afgezien van een incidentele reiniging met een zachte, droge doek
verder geen onderhoud.
Verwijdering
Als het product niet meer werkt, moet u het volgens de geldende wettelijke bepalingen voor afvalverwerking
inleveren.
Verwijderen van lege batterijen/accu´s
U bent als consument wettelijk verplicht om alle lege batterijen en accu's in te leveren; het verwijderen van
lege batterijen en accu´s via het gewone huisvuil is verboden.
Schadelijke stoffen houdende batterijen/accu's zijn met de hiernaast aangegeven symbolen, die op het
verbod van afvalverwerking via het huisvuil wijzen, gekenmerkt. De aanduidingen voor de gebruikte zware
metalen zijn: Cd = cadmium, Hg = kwik, Pb = lood. Lege batterijen/accu's kunt u gratis inleveren bij het
gemeentelijk inzamelpunt, of afgeven bij verkooppunten van batterijen/accu´s.
Zo voldoet u aan de wettelijke verplichtingen voor afvalscheiding en draagt u bij aan de bescherming van het milieu.
Technische gegevens
Bedrijfsspanning
Vermogensopname
Batterij
Resolutie
Afmetingen
Gewicht
*Bij HDMI betreft het een geregistreerd merk van HDMI Licensing L.L.C.
Deze gebruiksaanwijzing is een publicatie van Conrad Electronic SE,
Klaus-Conrad-Straße 1, D-92240 Hirschau/Duitsland.
Deze gebruiksaanwijzing voldoet aan de technische eisen bij het ter perse gaan. Wijzigingen in techniek en
uitrusting voorbehouden.
© 2008 by Conrad Electronic Benelux B.V. Printed in Germany.
100-240 V~ / 50-60 Hz (netvoeding)
12V= (omschakelaar)
12 W max.
3 V lithium knoopcel CR2025
tot 1080p
180 x 103 x 32 mm
400 g
