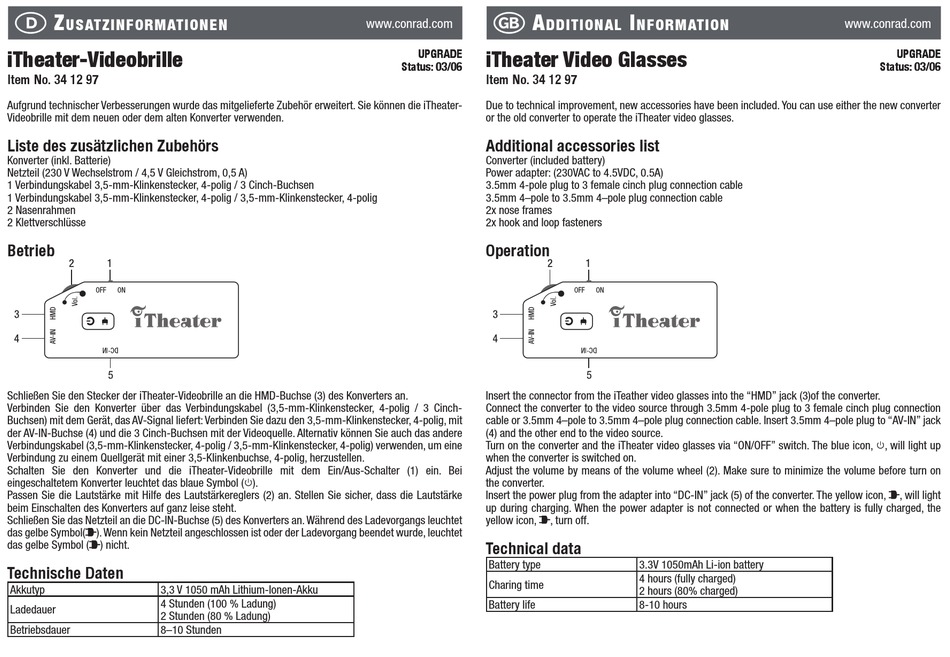

Conrad Electronic iTheater Bedienungsanleitung

Z
usAtZinformAtionen
iTheater-Videobrille
Item No. 34 12 97
Aufgrund technischer Verbesserungen wurde das mitgelieferte Zubehör erweitert. Sie können die iTheater-
Videobrille mit dem neuen oder dem alten Konverter verwenden.
Liste des zusätzlichen Zubehörs
Konverter (inkl. Batterie)
Netzteil (230 V Wechselstrom / 4,5 V Gleichstrom, 0,5 A)
1 Verbindungskabel 3,5-mm-Klinkenstecker, 4-polig / 3 Cinch-Buchsen
1 Verbindungskabel 3,5-mm-Klinkenstecker, 4-polig / 3,5-mm-Klinkenstecker, 4-polig
2 Nasenrahmen
2 Klettverschlüsse
Betrieb
Schließen Sie den Stecker der iTheater-Videobrille an die HMD-Buchse (3) des Konverters an.
Verbinden Sie den Konverter über das Verbindungskabel (3,5-mm-Klinkenstecker, 4-polig / 3 Cinch-
Buchsen) mit dem Gerät, das AV-Signal liefert: Verbinden Sie dazu den 3,5-mm-Klinkenstecker, 4-polig, mit
der AV-IN-Buchse (4) und die 3 Cinch-Buchsen mit der Videoquelle. Alternativ können Sie auch das andere
Verbindungskabel (3,5-mm-Klinkenstecker, 4-polig / 3,5-mm-Klinkenstecker, 4-polig) verwenden, um eine
Verbindung zu einem Quellgerät mit einer 3,5-Klinkenbuchse, 4-polig, herzustellen.
Schalten Sie den Konverter und die iTheater-Videobrille mit dem Ein/Aus-Schalter (1) ein. Bei
eingeschaltetem Konverter leuchtet das blaue Symbol ( ).
Passen Sie die Lautstärke mit Hilfe des Lautstärkereglers (2) an. Stellen Sie sicher, dass die Lautstärke
beim Einschalten des Konverters auf ganz leise steht.
Schließen Sie das Netzteil an die DC-IN-Buchse (5) des Konverters an. Während des Ladevorgangs leuchtet
das gelbe Symbol( ). Wenn kein Netzteil angeschlossen ist oder der Ladevorgang beendet wurde, leuchtet
das gelbe Symbol ( ) nicht.
Technische Daten
Akkutyp 3,3 V 1050 mAh Lithium-Ionen-Akku
4 Stunden (100 % Ladung)
Ladedauer
2 Stunden (80 % Ladung)
Betriebsdauer 8–10 Stunden
A
www.conrad.com
iTheater Video Glasses
UPGRADE UPGRADE
Status: 03/06 Status: 03/06
Item No. 34 12 97
Due to technical improvement, new accessories have been included. You can use either the new converter
or the old converter to operate the iTheater video glasses.
Additional accessories list
Converter (included battery)
Power adapter: (230VAC to 4.5VDC, 0.5A)
3.5mm 4-pole plug to 3 female cinch plug connection cable
3.5mm 4–pole to 3.5mm 4–pole plug connection cable
2x nose frames
2x hook and loop fasteners
Operation
Insert the connector from the iTeather video glasses into the "HMD" jack (3)of the converter.
Connect the converter to the video source through 3.5mm 4-pole plug to 3 female cinch plug connection
cable or 3.5mm 4–pole to 3.5mm 4–pole plug connection cable. Insert 3.5mm 4–pole plug to "AV-IN" jack
(4) and the other end to the video source.
Turn on the converter and the iTheater video glasses via "ON/OFF" switch. The blue icon, , will light up
when the converter is switched on.
Adjust the volume by means of the volume wheel (2). Make sure to minimize the volume before turn on
the converter.
Insert the power plug from the adapter into "DC-IN" jack (5) of the converter. The yellow icon,
up during charging. When the power adapter is not connected or when the battery is fully charged, the
yellow icon,
Technical data
Battery type
Charing time
Battery life
i
dditionAl nformAtion
, turn off.
3.3V 1050mAh Li-ion battery
4 hours (fully charged)
2 hours (80% charged)
8-10 hours
www.conrad.com
UPGRADE UPGRADE
Status: 03/06 Status: 03/06
, will light
