PIKO V200 Bedienungsanleitung Seite 2


Kabel von Lautsprecher auf Leiterplatte anlöten! /
Solder cables of speakers on mainboard on! /
Souder les câbles du haut parleur au circuit imprimé /
Kabel van de luidspreker op de printplaat solderen!
!
Nur in AC Version! /
Only in AC version! /
Seulement en AC version /
Uitsluitend in AC versie!
! Sicherstellen, dass dabei keinerlei elektrische Verbindungen
zum Metallrahmen entstehen (Kurzschlussgefahr!). /
Make sure that there no electrical connection to the metal
frame formed (causing a short circuit). /
Assurez-vous qu'aucune connexion électrique avec le châssis
métallique il formé (provoquant un court-circuit). /
Zorg ervoor dat er geen elektrische verbinding met het metaal is
frame gevormd (waardoor kortsluiting ontstaat).

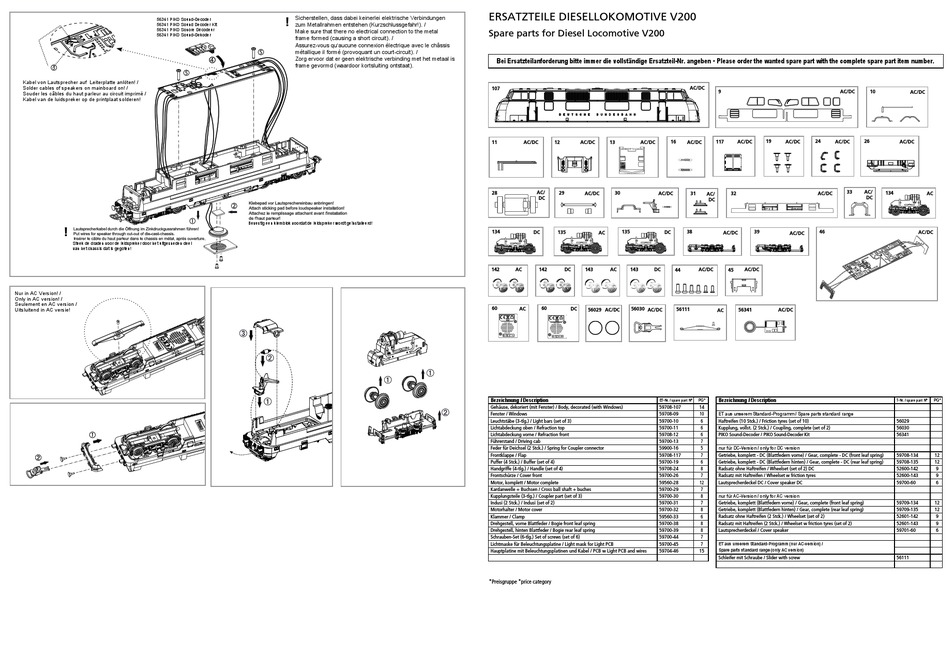

ERSATZTEILE DIESELLOKOMOTIVE V200
Spare parts for Diesel Locomotive V200
Bei Ersatzteilanforderung bitte immer die vollständige Ersatzteil-Nr. angeben
107
AC/DC AC/DC AC/DC
11 12 13
AC/
28 29 AC/DC 30 AC/DC
DC
134 DC 135
135 AC DC
142 AC 142 DC 143 AC 143 DC
60 AC 60 DC
56030 AC/DC
56029 AC/DC
Bezeichnung / Description
ET-Nr. / spare part N°
Gehäuse, dekoriert (mit Fenster) / Body, decorated (with Windows) 59708-107
Fenster / Windows 59708-09
Leuchtstäbe (3-tlg.) / Light bars (set of 3) 59700-10
Lichtabdeckung oben / Refraction top 59700-11
Lichtabdeckung vorne / Refraction front 59708-12
Führerstand / Driving cab 59700-13
Feder für Deichsel (2 Stck.) / Spring for Coupler connector 59900-16
Frontklappe / Flap 59708-117
Puffer (4 Stck.) / Buffer (set of 4) 59700-19
Handgriffe (4-tlg.) / Handle (set of 4) 59708-24
Frontschürze / Cover front 59700-26
Motor, komplett / Motor complete 59560-28
Kardanwelle + Buchsen / Cross ball shaft + buches 59700-29
Kupplungsteile (3-tlg.) / Coupler part (set of 3) 59700-30
Indusi (2 Stck.) / Indusi (set of 2) 59700-31
Motorhalter / Motor cover 59700-32
Klammer / Clamp 59560-33
Drehgestell, vorne Blattfeder / Bogie front leaf spring 59700-38
Drehgestell, hinten Blattfeder / Bogie rear leaf spring 59700-39
Schrauben-Set (6-tlg.) Set of screws (set of 6) 59700-44
Lichtmaske für Beleuchtungsplatine / Light mask for Light PCB 59700-45
Hauptplatine mit Beleuchtungsplatinen und Kabel / PCB w Light PCB and wires 59704-46
*Preisgruppe *price category
Please order the wanted spare part with the complete spare part item number.
•
AC/DC
9 AC/DC
19 24
16 AC/DC 117 AC/DC AC/DC AC/DC
33
31 32 AC/DC
AC/
DC
38 39 46
AC/DC
AC/DC
AC/DC AC/DC
44 45
56111 56341 AC/DC
AC
PG* Bezeichnung / Description
14
ET aus unserem Standard-Programm / Spare parts standard range
10
6 Haftreifen (10 Stck.) / Friction tyres (set of 10)
6 Kupplung, vollst. (2 Stck.) / Coupling, complete (set of 2)
6 PIKO Sound-Decoder / PIKO Sound-Decoder Kit
7
nur für DC-Version / only for DC version
5
7 Getriebe, komplett - DC (Blattfedern vorne) / Gear, complete - DC (front leaf spring)
6 Getriebe, komplett - DC (Blattfedern hinten) / Gear, complete - DC (rear leaf spring)
8 Radsatz ohne Haftreifen / Wheelset (set of 2) DC
7 Radsatz mit Haftreifen / Wheelset w friction tyres
12 Lautsprecherdeckel DC / Cover speaker DC
7
nur für AC-Version / only for AC version
8
7 Getriebe, komplett (Blattfedern vorne) / Gear, complete (front leaf spring)
Getriebe, komplett (Blattfedern hinten) / Gear, complete (rear leaf spring)
8
6 Radsatz ohne Haftreifen (2 Stck.) / Wheelset (set of 2)
8 Radsatz mit Haftreifen (2 Stck.) / Wheelset w friction tyres (set of 2)
8 Lautsprecherdeckel / Cover speaker
7
7 ET aus unserem Standard-Programm (nur AC-version) /
Spare parts standard range (only AC version)
15
Schleifer mit Schraube / Slider with screw
10
AC/DC
26 AC/DC
AC/
134 AC
DC
AC/DC
PG*
T-Nr. / spare part N°
56029
56030
56341
59708-134 12
59708-135 12
52600-142 9
52600-143 9
59700-60 6
59709-134 12
59709-135 12
52601-142 9
52601-143 9
59701-60 6
56111
