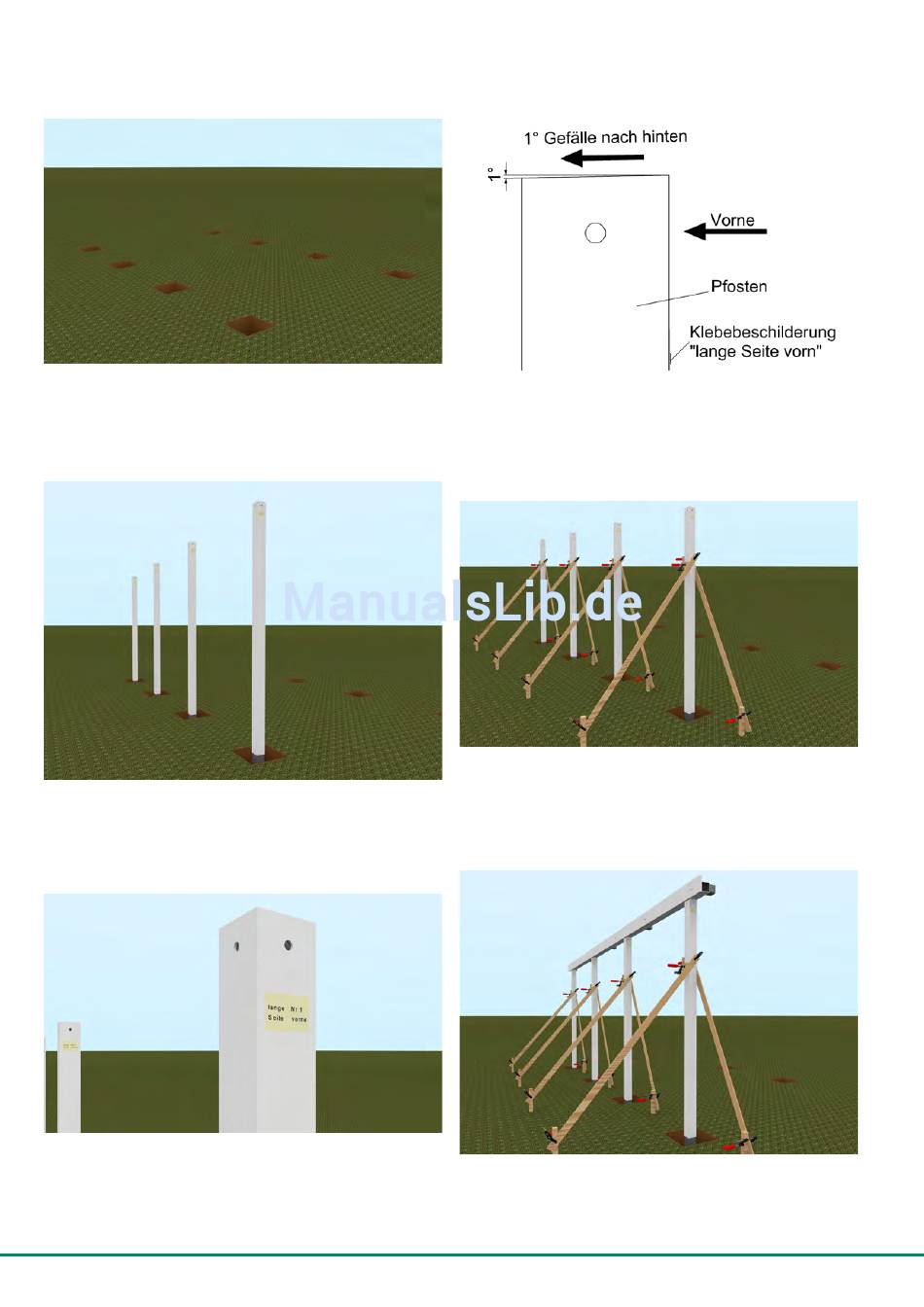

GroJa BasicLine Montageanleitung Seite 6

1)
1) Anhand des beigefügten Fundamentplans werden die Erdlöcher mit
einem Spaten ausgehoben. Da die kompletten Löcher anschließend mit
Beton verfüllt werden, richtet sich die Größe der Löcher nach der
statisch geforderten Größe des Betonsockels von 40 x 40 x 100 cm
(Breite x Länge x Tiefe).
2)
2) Zunächst werden die ersten vier Pfosten der wahlweise linken oder
rechten Seite anhand des Montageplans mit den aus den Kunststoff-
pfosten herausragenden Metallprofilen in die Löcher gestellt.
Die Pfosten werden mit der kennzeichnenden Klebebeschilderung zur
Carportvorderseite ausgerichtet (siehe nächste Zeichnung)!
3) Die Klebebeschilderung gibt die jeweilige Position und Ausrichtung
der Pfosten zur Carportvorderseite an, die dem Montageplan ent-
nommen werden können. Hierbei muss die „lange" Seite der Pfosten
zur Vorderseite des Carports ausgerichtet sein!
4)
4) Hier noch einmal zur Veranschaulichung!
Da die Pfosten oben aufgrund des Dachgefälles nach hinten um 1°
abgeschrägt sind, ist unbedingt auf die richtige Ausrichtung zu achten.
Nur so ist sichergestellt, dass die spätere Carportkonstruktion korrekt
ausgerichtet und aufgestellt werden kann!
5)
5) Die Pfosten werden zunächst grob ausgerichtet und mit Holzlatten
und Schraubzwingen gesichert. Hierzu werden an den jeweiligen Ver-
schraubungsstellen unter den Schraubzwingen Zulagen aus Holz benutzt,
um die Kunststoffoberfläche der Pfosten nicht zu beschädigen.
Die korrekte Ausrichtung wird später vorgenommen.
3)
6)
6) Nun wird der zugehörige Sattelbalken mit den bauseits bereits
angebrachten Befestigungselementen von oben in die einzelnen
Pfosten eingeführt. Hierzu ist eine Hilfsperson von Vorteil!
