MKE 403 N
(K 3 N + ME 40)
MKE 403-U
(K 3-U + ME 40)
Obertragungsbereich ...
Akustische Arbeitsweise
Richtcharakteristik . .
Feld-Leerlauf-Obertragungs-
faktor bei 1000 Hz
50. 15000 Hz 50...15 0001-lz
DruckgradientenempfängerDruckgradientenem pfänger
Superniere Superniere
0,3 mV/lLbar ~ 3 mV/Pa 0,3 mV/lLbar~ 3 mVlPa
:t 2,5 dB :t 2,5 dB
Elektrische Impedanz. . . . .. ca. 20011 ca. 20011
Minimale Abschlußimpedanz 30011 (Schaltersteilung I) 30011 (SchaltersteilungI)
Empfohlene
Abschlußimpedanz >5k11 , >5k11
(SchaltersteIlungen 11 (SchaltersteIlungenII
und 111) und 111)
Baßschalter. . siehe Technische Beschreibung K 3 N
Ge räuschspannungsabstand
nach DIN 45590
Stecker
Steckerbeschaltung.
Anschlußkupplung
Stromversorgung
Betriebszeit der Batterie.
Abmessungen in mm
Gewicht.
Oberfläche
ca. 64 dB
3poliger verschraubbarer
Normstecker nach
DIN 41524
1 NF, 2 Gehäuse,
3 NF nach DIN 45594
3polige verschraubbare
Normkupplung nach
DIN 41524, z.B.
T 3261001
5,ß V Batteriespeisung
oder Phantomspeisung
nach DIN 45596 für
12...48 V
ohne Umschaltung
mehr als 600 Stunden
19/220 x 186
ca. 160 9
Satinnickel
ca. 64 dB
3poliger CannonXLR-3
1 Gehäuse,
2 NF, 3 NF
3polige Cannonkupplung
XLR-3-11 C
5,6 V Batteriespeisung
oder Phantomspeisung
nach DIN 45596 tür
12. 48 V
ohne Umschaltung
mehr als 600 Stunden
19/220 x 201
ca. 170 9
Satinnickel
Änderungen, vor allem zum technischen Fortschritt, vorbehalten.
10

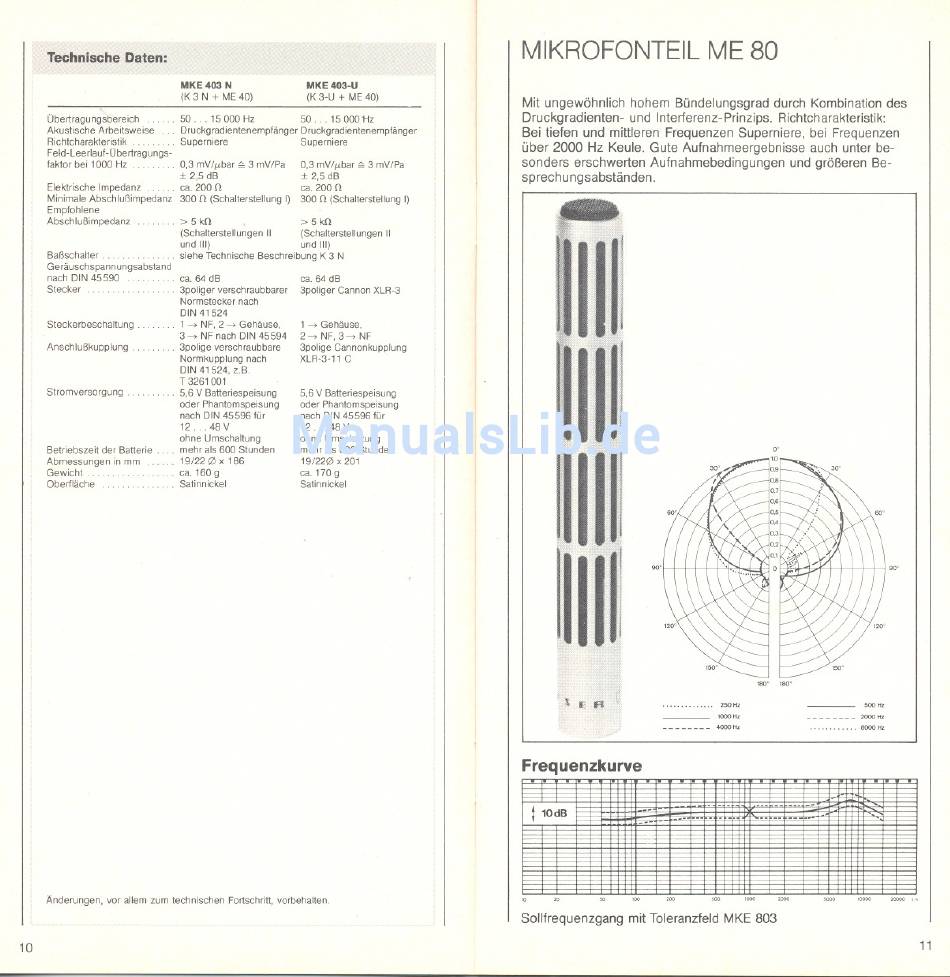

MIKROFONTEIL ME 80
Mit ungewöhnlich hohem Bündelungsgrad durch Kombination des
Druckgradienten- und Interferenz-Prinzips. Richtcharakteristik:
Bei tiefen und mittleren Frequenzen Superniere, bei Frequenzen
über 2000 Hz Keule. Gute Aufnahmeergebnisse auch unter be-
sonders erschwerten Aufnahmebedingungen und größeren Be-
sprechungsabständen.
Frequenzkurve
90'
'50'
18O' 18O'
-
1OOOH,
4oooH,
_5OOH,
n U - n - 2000 H,
. 8OOOH,
Sollfrequenzgang mit Toleranzfeld MKE 803
11
110dS
-
- - -
- --
--
--- ---
- - -
-- -- ----
