1
EINSATZBEREICH .......................................................................... 4
2
BESCHREIBUNG DER TEILE (ABB. A) ......................................... 4
3
VERZEICHNIS DES VERPACKUNGSINHALTS ............................ 4
4
ERKLÄRUNG DER SYMBOLE ....................................................... 5
5
ELEKTROWERKZEUGE ............................................................................. 5
5.1
Arbeitsplatz ................................................................................................. 5
5.2
Elektrische Sicherheit ................................................................................. 5
5.3
Sicherheit von Personen ............................................................................. 6
5.4
Der Gebrauch und die Pflege von Elektrowerkzeugen ................................ 6
5.5
Service......................................................................................................... 7
6
SÄGEMASCHINEN ...................................................................................... 7
7
8
MONTAGE ........................................................................................ 7
8.1
Gehrungswinkel-Feststeller anbringen (Abb. 1).......................................... 7
8.2
Staubbeutel anbringen (Abb. 2) .................................................................. 8
8.3
Halteklemme anbringen (Abb. 3) ................................................................. 8
8.4
Sägeblattschlüssel (Abb. 4) ........................................................................ 8
8.5
8.6
Schubschlitten lösen (Abb. 5) ..................................................................... 9
8.7
Schneidkopf lösen und verriegeln (Abb. 6) ................................................. 9
8.8
Tischeinsatz herausnehmen und anbringen (Abb. 7) .................................. 9
8.9
Montage der Säge (Abb. 8, 9, 10) .............................................................. 10
8.10
Sägeständer montieren (Abb. B) ............................................................... 10
8.11
8.11.1
Sägeblatt herausnehmen ....................................................................................... 11
8.11.2
Sägeblatt anbringen ............................................................................................... 11
8.12
Schrägschnitt-Anschlag einstellen (Abb. 14, 15, 16) ................................ 12
8.12.1
90° (0°) Schrägschnitt einstellen (Abb. 14) ............................................................. 12
8.12.2
90° Schrägschnitt-Zeiger einstellen (Abb. 15) ........................................................ 13
Copyright © 2014 VARO
POWX07551T
P a g e
| 1
DE
www.varo.com

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Powerplus POWX07551T

  • Seite 1: Inhaltsverzeichnis

    POWX07551T EINSATZBEREICH ................4 BESCHREIBUNG DER TEILE (ABB. A) ......... 4 VERZEICHNIS DES VERPACKUNGSINHALTS ......4 ERKLÄRUNG DER SYMBOLE ............5 ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE ................5 Arbeitsplatz ....................5 Elektrische Sicherheit ................. 5 Sicherheit von Personen ................6 Der Gebrauch und die Pflege von Elektrowerkzeugen ........ 6 Service......................
  • Seite 2 POWX07551T 8.12.3 45° Schrägschnitt einstellen (Abb. 16) ..............13 8.13 Gehrungsskala (Abb. 17) ................13 8.13.1 Gehrungswinkel einstellen ..................13 8.13.2 Gehrungswinkel-Zeiger einstellen ................13 8.14 90 Grad-Ausrichtung des Anschlags einstellen (Abb. 18) ......14 8.15 Schneidtiefe einstellen (Abb. 19) .............. 14 8.16...
  • Seite 3 POWX07551T GARANTIE ..................20 UMWELT ..................21 KONFORMITÄTSERKLÄRUNG ............ 22 Copyright © 2014 VARO www.varo.com P a g e...
  • Seite 4: Einsatzbereich

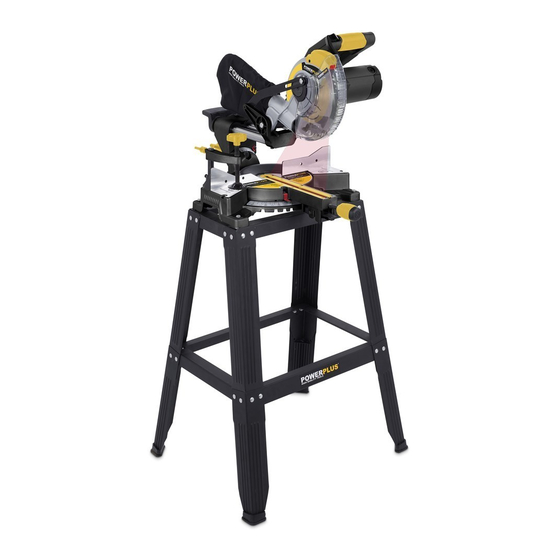

    POWX07551T KAPP- UND GEHRUNGSSÄGE MIT GLEITSCHNITT- FUNKTION UND LASERFÜHRUNG MIT STÄNDER 1400 W POWX07551T EINSATZBEREICH Die Maschine ist für genaue Gerad- und Gehrungsschnitte in Holz vorgesehen. Das Gerät ist nicht für den professionellen Einsatz geeignet. WARNHINWEIS! Bitte lesen Sie vor der Inbetriebnahme des Geräts zu Ihrer...
  • Seite 5: Erklärung Der Symbole

    POWX07551T ERKLÄRUNG DER SYMBOLE In dieser Anleitung und/oder auf dem Gerät werden folgende Symbole verwendet: Gefahrenhinweis: Verletzungsgefahr und Gefahr Handschuhe tragen der Beschädigung des Geräts. Anweisungen vor dem Gebrauch Schutzbrille tragen des Geräts genau durchlesen. Übereinstimmung mit den jeweils Klasse II - Doppelisolierung - Es maßgeblichen Anforderungen der...
  • Seite 6: Sicherheit Von Personen

    POWX07551T  Wenn der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlags. Sicherheit von Personen  Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Bedacht an die Arbeit mit einem Elektrowerkzeug.
  • Seite 7: Service

    POWX07551T  Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen. Service  Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original- Ersatzteilen reparieren.
  • Seite 8: Staubbeutel Anbringen (Abb. 2)

    POWX07551T  Der Gehrungswinkel-Feststeller (E) wird in das vorn an der Säge (A) befindliche Loch geschraubt. Staubbeutel anbringen (Abb. 2)  Die Flügelklemmen aus Metall am Staubbeutel (C) zusammendrücken.  Die Öffnung des Staubbeutels um den Staubbeutel-Anschluss der Säge (A) anbringen, und die Flügelklemmen aus Metall loslassen.
  • Seite 9: Schubschlitten Lösen (Abb. 5)

    POWX07551T GUTER TIPP: Bei längerer Nichtbenutzung der Säge die beiden Batterien herausnehmen. Auf diese Weise werden Schäden an der Laserführung durch korrodierende Batterien bei der Lagerung vermieden. Schubschlitten lösen (Abb. 5)  Nach dem Entnehmen der Säge aus dem Karton den Sicherungsknopf (1) des Schubschlittens lösen.
  • Seite 10: Montage Der Säge (Abb. 8, 9, 10)

    POWX07551T  Zum Einsetzen des Tischeinsatzes den Tischeinsatz richtig auflegen, die sechs Schrauben einsetzen und festziehen.  Das Sägeblatt muss immer frei drehen können. Der erforderliche Abstand wird durch Bewegen des Schubschlittens über die volle Länge in der Tischaufnahme geprüft. Wenn eine Seite des Einsatzes an das Sägeblatt stößt, müssen die drei Schrauben dieser Seite...
  • Seite 11: Sägeblatt Herausnehmen Und Einsetzen (Abb. 11, 12, 13)

    POWX07551T Seitenstrebe (lang) der Ständerbeine Abdeckung M6x10 (oben) 10. Schraube M8x50 Seitenstrebe (kurz) der Ständerbeine 11. Ständerbein (oben) 12. Mutter M8 Seitenstrebe der Ständerbeine (unten) 8.11 Sägeblatt herausnehmen und einsetzen (Abb. 11, 12, 13) WARNHINWEIS! Nur ein Sägeblatt mit einem Durchmesser von 7,25 Zoll (18,4 cm) verwenden.
  • Seite 12: Schrägschnitt-Anschlag Einstellen (Abb. 14, 15, 16)

    POWX07551T  Den Sägeblattschlüssel am Wellenbolzen anbringen.  Den Sperrknopf der Welle drücken (5) und gut festhalten, gleichzeitig das Sägeblatt gegen den Uhrzeigersinn drehen. Wenn die Wellensperre einrastet, weiterhin Druck ausüben, und gleichzeitig den Wellenbolzen gut und sicher festziehen (Abb. 12).
  • Seite 13: Schrägschnitt-Zeiger Einstellen (Abb. 15)

    POWX07551T 8.12.2 90° Schrägschnitt-Zeiger einstellen (Abb. 15)  Wenn das Sägeblatt genau im rechten Winkel (90°) zum Tisch steht, die Schraube der Schrägschnitt-Anzeige (1) mit einem Kreuzschlitz-Schraubenzieher lösen.  Die Schrägschnitt-Anzeige (2) auf die Markierung "0" an der Schrägwinkel-Skala einstellen, und die Schraube wieder festziehen.
  • Seite 14: Grad-Ausrichtung Des Anschlags Einstellen (Abb. 18)

    POWX07551T 8.14 90 Grad-Ausrichtung des Anschlags einstellen (Abb. 18)  Den Schneidarm absenken, und in dieser Stellung verriegeln.  Die beiden Schließbolzen des Anschlags (1) mit einem 8 mm Sechskantschlüssel lösen.  Den Fuß einer Kombi-Messlehre (3) wie gezeigt gegen das Sägeblatt und den Längsarm gegen den Anschlag (2) halten.
  • Seite 15: Bedienung

    POWX07551T  Laser einschalten: Den Ein/Aus Wippschalter (1) auf "ON/EIN" stellen.  Laser ausschalten: Den Ein/Aus Wippschalter (1) auf "OFF/AUS" stellen. HINWEIS: Alle Einstellungen für die Bedienung dieser Laserführung wurden bereits ab Werk vorgenommen. Die Laserführung ist kalibriert und so eingestellt, dass sie rechts vom Sägeblatt den Führungsstrahl erzeugt.
  • Seite 16: Schrägschnitt (Abb. 24)

    POWX07551T  Sobald die Platte sich in der gewünschten Position befindet (siehe Anzeige an der Gehrungsskala (3)), den Hebel für die Rasteinstellung freigeben und den Gehrungswinkel- Feststeller verriegeln. Die Platte ist jetzt mit dem gewünschten Winkel verriegelt. Die möglichen Rasteinstellungen sind 0°, 15°, 22,5°, 31,6° und 45°.
  • Seite 17: Bogenförmiges Material Sägen (Abb. 27)

    POWX07551T  Den Schaltbügel langsam in Richtung Anschlag bewegen, und den Schnitt fertigstellen.  Den Schalter der Säge (Auslöser) loslassen, und das Sägeblatt auslaufen lassen, bevor der Schneidkopf angehoben und das Werkstück entnommen wird. Bogenförmiges Material sägen (Abb. 27) ...
  • Seite 18: Kohlebürsten Wechseln (Abb. 30)

    POWX07551T  Das Gehäuse des Geräts regelmäßig mit einem weichen Tuch reinigen, möglichst nach jedem Einsatz.  Halten Sie die Lüftungsschlitze von Staub und Schmutz frei.  Wenn der Schmutz nicht abgeht, verwenden Sie bitte ein mit Seifenwasser befeuchtetes weiches Tuch.
  • Seite 19: Schallemission

    POWX07551T 12 SCHALLEMISSION Geräuschemissionswerte nach den einschlägigen Normen gemessen. (K=3) LpA (Schalldruck): 92 dB(A) LwA (Schallleistung): 105 dB(A) WARNHINWEIS! Wenn der Schalldruck 85 dB (A) übersteigt, muss ein Ohrenschutz getragen werden! 13 FEHLERBESEITIGUNG 13.1 Motor Problem Ursache Abhilfe Das Sägeblatt stoppt nicht Motorbürsten nicht...
  • Seite 20: Kundendienst

    Wir lehnen jede Haftung für Verletzungen ab, die infolge des unsachgemäßen Gebrauchs des Geräts eingetreten sind.  Reparaturen dürfen nur von einem autorisierten Kundendienst für Powerplus Geräte ausgeführt werden.  Weitere Informationen erhalten Sie unter der Tel.-Nr.: 00 32 3 292 92 90 ...
  • Seite 21: Umwelt

    POWX07551T  Altgeräte oder Altteile, die im Rahmen der Garantiearbeiten oder eines Austauschs übrig bleiben, werden und bleiben Eigentum von Varo N.V.  Wir behalten uns das Recht vor, ein Garantieverlangen zurückzuweisen, wenn der Kauf nicht belegt werden kann, oder wenn das Produkt offensichtlich nicht richtig gewartet bzw.
  • Seite 22: Konformitätserklärung

    Bezeichnung des Geräts: : Kapp- und Gehrungssäge mit Gleitschnitt-Funktion und Laserführung mit Ständer 1400 W Marke: : POWERplus Modell-Nr.: : POWX07551T den grundlegenden Anforderungen und anderen einschlägigen Bestimmungen entsprechenden EU-Richtlinien auf der Grundlage der harmonisierten EU-Normen entspricht. Bei einer nicht mit uns abgestimmten Änderung des Geräts verliert diese Erklärung ihre Gültigkeit.
