Montage voorbereiden

• Neem het hoofdstuk "Veiligheidsinstructies" in acht!
• De lamp dient in de verdeelkast ter plekke te worden beveiligd met een zekering van 10/16 A.
Daarvoor dient een aardlekschakelaar (differentieelschakelaar) te zijn aangebracht.
• De installatie van de lamp mag uitsluitend worden uitgevoerd als de betreffende stroomgroep
spanningsvrij is. Het is niet voldoende om alleen de lichtschakelaar uit te schakelen!
• Schakel de stroomtoevoer compleet uit door de desbetreffende zekering van het circuit eruit
te halen resp. de zekeringautomaat uit te schakelen. Schakel vervolgens de bijbehorende
aardlekschakelaar uit. Beveilig de zekeringskast tegen ongeautoriseerd hernieuwd
inschakelen, bijv. door een waarschuwing aan te brengen.
• Gebruik een geschikt meetinstrument om de stroomkabel op de afwezigheid van spanning
te controleren.
• Monteer de lamp alleen op een stabiele ondergrond. Afhankelijk van de ondergrond dient u
de meegeleverde schroeven en/of pluggen te gebruiken.
• De lampkop (2) is draaibaar. (U vindt de draaihoek in het gedeelte "Technische gegevens".)
Bepaal de montagerichting voordat u de montagegaten boort.

Montage en aansluiting

Neem de informatie in het hoofdstuk "Montage voorbereiden" in acht!
Let erop dat tijdens het boren van de montagegaten resp. tijdens het vastschroeven
geen kabels of leidingen (ook waterleidingen) worden beschadigd.
De lamp mag niet via een dimmer worden gebruikt.
10 mm
6 mm

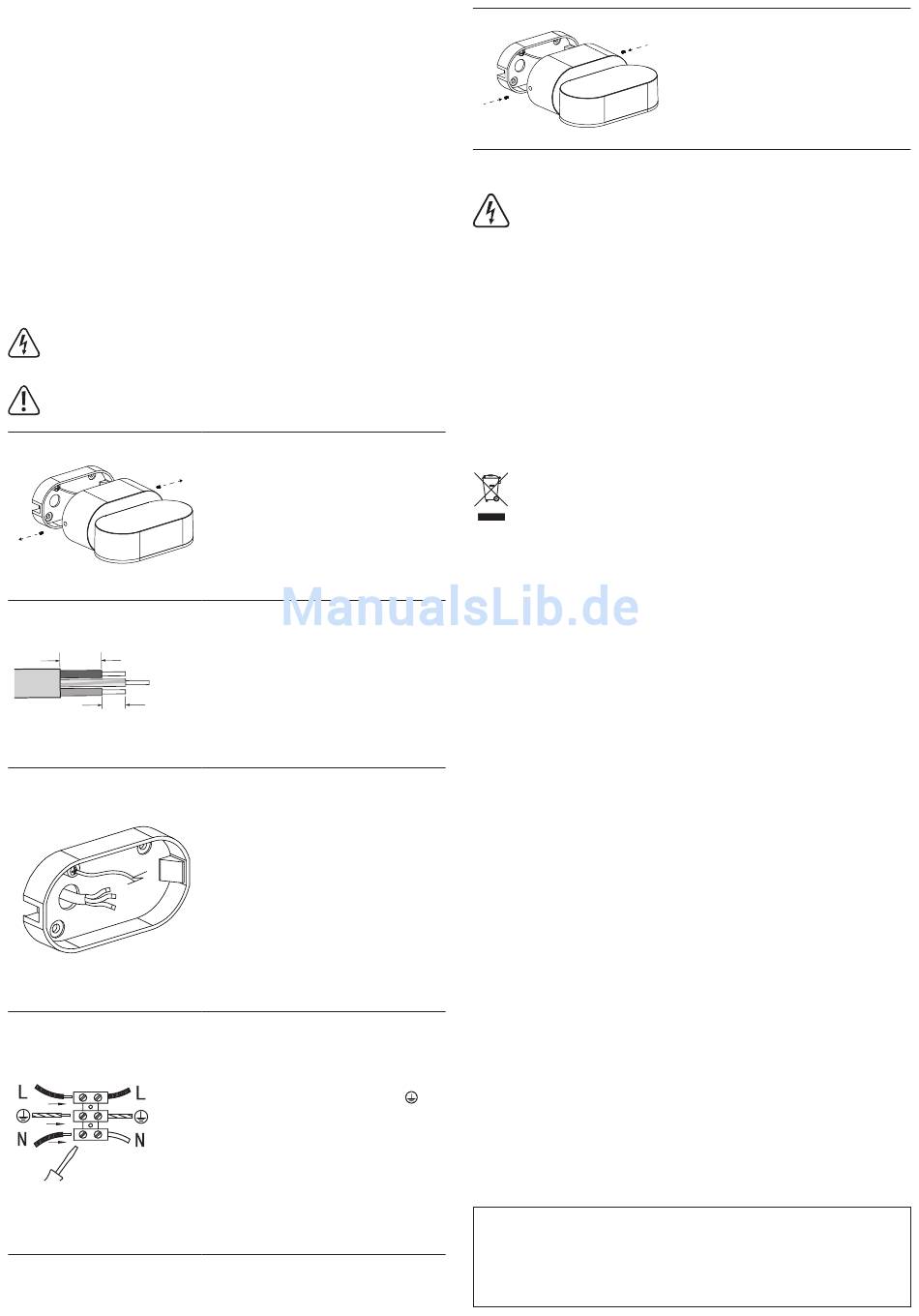

• Draai de beide fixeerschroeven aan de zijkant (3)
met de meegeleverde binnenzeskantsleutel uit.
• Trek de wandhouder (1) voorzichtig uit de lamp.
• Schroef de kroonsteen af om de montage te
vergemakkelijken.
• Verwijder de buitenste isolatie van de
stroomkabel op een maximale lengte van
ongeveer 16 mm.
• Strip elk van de drie draden van de stroomkabel
over een lengte van ongeveer 6 mm.
• De aardingsdraad (geel-groen) moet minstens
6 mm langer zijn, zodat hij in geval van storingen
als laatste kabel in het kroonsteentje blijft zitten.
• Snijd voorzichtig een gat in de rubberen
afdichting in de wandhouder.
• Schuif de gestripte stroomkabel van de
wandzijde door de rubberen afdichting in de
wandhouder.
• Gebruik de gaten in de wandhouder als sjabloon
om de bevestigingspunten te markeren op de
ondergrond.
• Boor montagegaten, indien nodig.
• Bevestig de wandhouder met twee schroeven
en indien nodig met pluggen aan de wand.
Gebruik speciale schroeven en pluggen die
geschikt zijn voor de ondergrond.
• Verbind de 3 draden van de stroomkabel met
het 3-polige kroonsteentje (bruine kabel = L/
fase, blauwe kabel = N/nuldraad, geel-groene
kabel = PE/aarddraad/aardingssymbool
• Controleer ook de andere schroefbevestigingen
van de kroonsteen en draai ze indien nodig vast.
• Schroef het kroonsteentje weer vast.
• Gebruik indien nodig een
afdichtingsmassa (bijvoorbeeld
voor het afdichten tussen het netsnoer en de
rubberen afdichting van binnen.
Schakel de stroomvoorziening in en controleer of het product functioneert.
Als de LED's niet gaan branden, schakel dan de stroomvoorziening onmiddellijk uit
(aardlekschakelaar en/of de zekeringautomaat uitschakelen). Controleer vervolgens
de aansluiting op de hoofdstroomkring.

Reiniging en onderhoud

• Schakel de stroom van de lamp uit of verbreek u de stroomverbinding op een andere manier.
Laat de lamp voldoende afkoelen.
• Gebruik in geen geval agressieve reinigingsmiddelen, reinigingsalcohol of andere chemische
producten omdat de behuizing beschadigd of de werking zelfs belemmerd kan worden.
• Gebruik een droog, pluisvrij doekje voor de reiniging van het product. Als het product erg vies
is, kunt u het doekje een beetje vochtig maken met water.
• Richt nooit de waterstraal van een tuinslang of hogedrukreiniger o.i.d. op het product!
• Tijdens alle werkzaamheden, ook bij reiniging, is het niet toegestaan metalen of geleidende
sieraden zoals kettingen, armbanden, ringen e.d. te dragen!
Afvoer
Elektronische apparaten zijn recyclebare stoffen en horen niet bij het huisvuil.
Voer het product aan het einde van zijn levensduur volgens de geldende wettelijke
bepalingen af.
Zo vervult u uw wettelijke verplichtingen en draagt u bij tot de bescherming van het
milieu.

Technische gegevens

Bedrijfsspanning .....................................220 – 240 V/AC, 50 Hz
Vermogensverbruik .................................7,5 W
Beschermingsklasse ...............................I
Beschermingswijze .................................IP54
Montagelocatie .......................................binnen- of buitenshuis
Draaihoek ...............................................340°
Lichtbronnen ...........................................18 LED's
Dimbaar ..................................................nee
Kleurtemperatuur ....................................3000 K (warmwit)
Lichtstroom .............................................320 lm
Bedrijfs-/opslagcondities .........................-20 tot +40 °C, 0 – 100 % RV
Afmetingen (B x H x D) ...........................110 x 55 x 102 mm
Gewicht ...................................................431 g
).
geschikte
silicone)
Distributed by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau
Deze gebruiksaanwijzing is een publicatie van CEI Conrad Electronic International (HK) Limited, 18th Floor, Tower
2, Nina Tower, No. 8 Yeung Uk Road, Tsuen Wan, New Territories, Hong Kong. Alle rechten, vertaling inbegrepen,
voorbehouden. Voor reproducties van welke aard dan ook, bijv. fotokopie, microverfilming of registratie in elektronische
gegevensverwerkingsapparatuur, is de schriftelijke toestemming van de uitgever vereist. Reproductie, ook gedeeltelijke, is
niet toegestaan. De gebruiksaanwijzing voldoet aan de technische eisen bij het ter perse gaan.
© Copyright 2018 by CEI Conrad Electronic International (HK) Limited
*1646405_v1_0318_02_jh_m_nl_(2)
• Plaats de lamp op de wandhouder.
• Schroef de lamp met de fixeerschroeven vast.
