Vorbereitungen zur Montage
• Beachten Sie das Kapitel „Sicherheitshinweise"!
• Die Leuchte muss in der bauseitigen Unterverteilung mit einer 10/16 A-Sicherung abgesichert
werden. Davor muss ein Fehlerstromschutzschalter (FI-Schutzschalter) angebracht sein.
• Die Installation der Leuchte darf nur im spannungsfreien Zustand vorgenommen werden.
Hierzu genügt es nicht, nur den Lichtschalter auszuschalten!
• Schalten Sie die elektrische Netzzuleitung allpolig ab, indem Sie die zugehörige
Stromkreissicherung entfernen bzw. den Sicherungsautomaten abschalten. Schalten
Sie danach den zugehörigen Fehlerstromschutzschalter aus. Sichern Sie diese vor
unberechtigtem Wiedereinschalten, z.B. mit einem Warnschild.
• Überprüfen Sie die Netzzuleitung auf Spannungsfreiheit, z.B. mit einem geeigneten
Messgerät.
• Montieren Sie die Leuchte nur auf einem stabilen Untergrund. Je nach Untergrund sind die
mitgelieferten Schrauben und/oder Dübel zu verwenden.
• Der Leuchtenkopf (2) ist schwenkbar (entnehmen Sie den Schwenkwinkel den „Technischen
Daten"). Bestimmen Sie die Montagerichtung vor dem Bohren der Montagelöcher.
Montage und Anschluss
Beachten Sie die Informationen im Kapitel „Vorbereitungen zur Montage"!
Achten Sie darauf, dass beim Bohren von Montagelöchern bzw. beim Festschrauben
keine vorhandenen Kabel oder Leitungen (auch Wasserleitungen) beschädigt
werden.
Die Leuchte darf nicht über einen Dimmer betrieben werden.
10 mm
6 mm

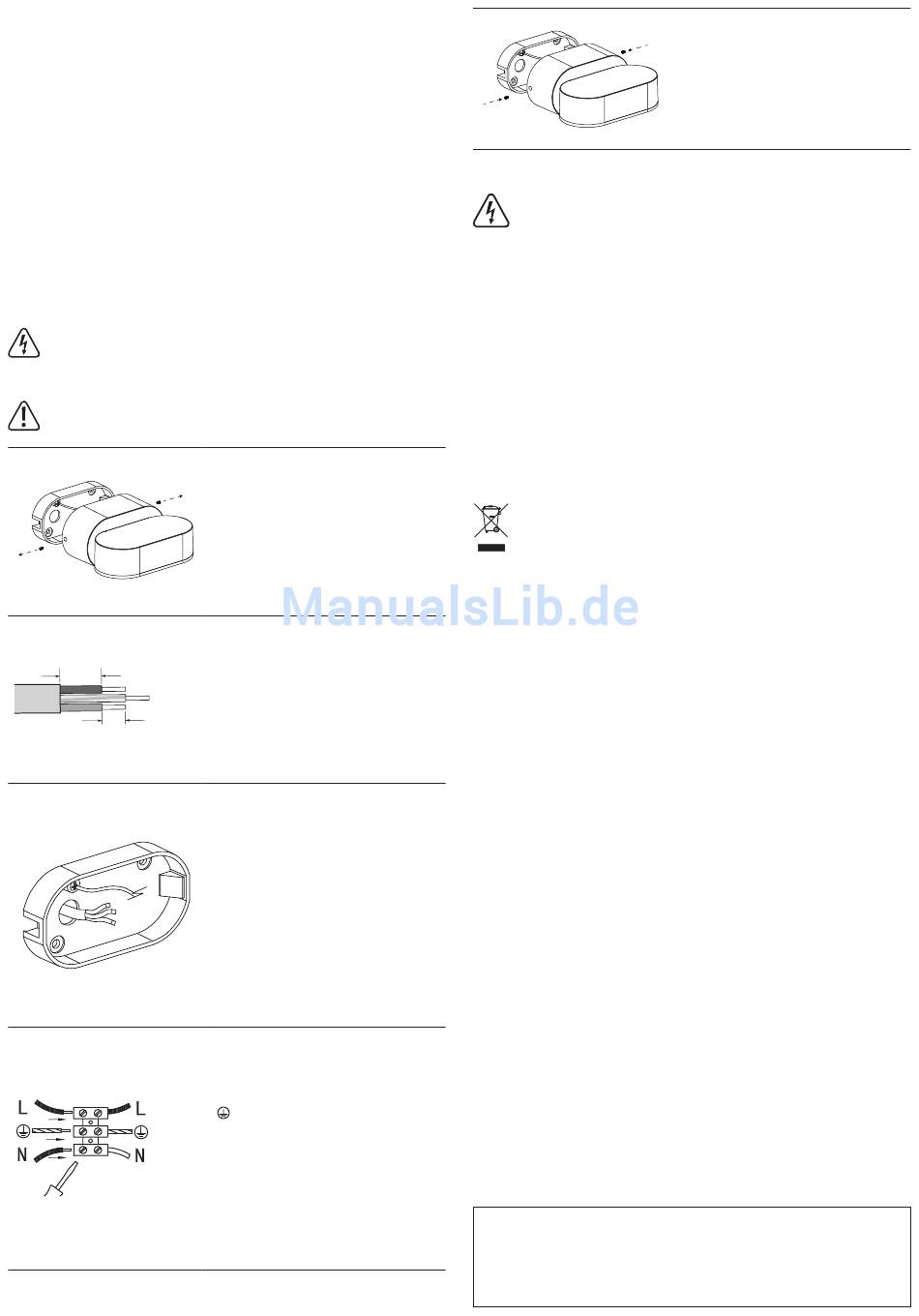

• Schrauben
Sie
die
zwei
Madenschrauben (3) mit dem beiliegenden
Innensechskantschlüssel heraus.
• Ziehen Sie die Wandhalterung (1) vorsichtig aus
der Leuchte.
• Um die Montage zu erleichtern, schrauben Sie
die Lüsterklemme ab.
• Entfernen Sie die äußere Isolierung der
Netzzuleitung auf einer Länge von maximal
etwa 16 mm.
• Isolieren Sie jede der drei Adern der Netz-
zuleitung auf einer Länge von etwa 6 mm ab.
• Der Schutzleiter (gelb-grün) sollte mindestens
6 mm länger sein, damit er im Fehlerfall als
letzter in der Lüsterklemme verbleibt.
• Schneiden Sie vorsichtig ein Loch in die
Gummiabdichtung in der Wandhalterung.
• Schieben Sie die abisolierte Netzzuleitung von
der Wandseite durch die Gummidichtung in der
Wandhalterung.
• Nutzen Sie die Löcher in der Wandhalterung als
Schablone, um die Befestigungspunkte auf dem
Untergrund zu markieren.
• Bohren Sie Montagelöcher, wenn notwendig.
• Befestigen
Sie
die
Wandhalterung
zwei Schrauben und ggf. Dübeln. Je nach
Untergrund sind spezielle Schrauben und Dübel
erforderlich.
• Verbinden Sie die 3 Leiter der Netzzuleitung mit
der 3-poligen Lüsterklemme (brauner Leiter =
L/Phase, blauer Leiter = N/Neutralleiter, gelb-
grüner Leiter = PE/Schutzleiter/Erdungssymbol
).
• Prüfen Sie auch die anderen Schraubbefestig-
ungen der Lüsterklemme und drehen Sie diese
ggf. fest.
• Schrauben Sie die Lüsterklemme wieder fest.
• Falls
erforderlich,
verwenden
geeignete Dichtmasse (wie zum Beispiel
Silikon) zum Abdichten zwischen Netzleitung
und Gummidichtung von innen.
Schalten Sie die Stromversorgung ein und prüfen Sie, ob das Produkt funktioniert.
Falls die LEDs nicht aufleuchten, schalten Sie die Stromversorgung sofort ab
(Fehlerstrom-schutzschalter und/oder den Sicherungsautomaten abschalten).
Überprüfen Sie anschließend den Anschluss an den Hauptstromkreis.
Pflege und Reinigung
• Schalten Sie die Netzspannung für die Leuchte aus, oder trennen sie anderweitig vom Netz;
lassen Sie die Leuchte ausreichend abkühlen.
• Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol oder
andere chemische Lösungen, da dadurch das Gehäuse angegriffen oder gar die Funktion
beeinträchtigt werden kann.
• Verwenden Sie ein trockenes, faserfreies Tuch zur Reinigung des Produkts. Bei stärkerer
Verschmutzung können Sie das Tuch leicht mit Wasser anfeuchten.
• Richten Sie niemals den Wasserstrahl eines Gartenschlauchs oder Hochdruckreinigers o.ä.
auf das Produkt!
• Bei allen Arbeiten, auch bei der Reinigung, ist das Tragen von metallischem oder leitfähigem
Schmuck, wie Ketten, Armbändern, Ringen, o.ä. nicht erlaubt!
Entsorgung
seitlichen
Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen
Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen
Bestimmungen.
Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum
Umweltschutz!
Technische Daten
Betriebsspannung ...................................220 – 240 V/AC, 50 Hz
Leistungsaufnahme ................................7.5 W
Schutzklasse ..........................................I
Schutzart ................................................IP54
Montageort .............................................Innen-/Außenbereich
Schwenkwinkel .......................................340°
Leuchtmittel ............................................18 LEDs
Dimmbar .................................................Nein
Farbtemperatur .......................................3000 K (warm-weiß)
Lichtstrom ...............................................320 lm
Betriebs-/Lagerbedingungen ..................-20 bis +40 °C, 0 – 100 % rF
Abmessungen (B x H x T) ......................110 x 55 x 102 mm
Gewicht ...................................................431 g
mit
Distributed by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau
Sie
eine
Diese Bedienungsanleitung ist eine Publikation der CEI Conrad Electronic International (HK) Limited, 18th Floor, Tower
2, Nina Tower, No. 8 Yeung Uk Road, Tsuen Wan, New Territories, Hong Kong. Alle Rechte einschließlich Übersetzung
vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen
Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise,
verboten. Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung.
© Copyright 2018 by CEI Conrad Electronic International (HK) Limited
*1646405_v1_0318_02_jh_m_de_(2)
• Stecken Sie die Leuchte auf die Wandhalterung
auf.
• Schrauben Sie die Leuchte mit den Maden-
schrauben fest.
