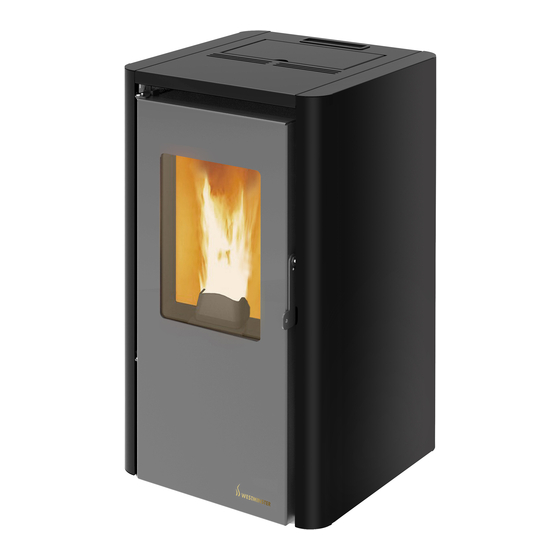

Wamsler WESTMINSTER QUATTRO 6 Gebrauchsanleitung Und Wartung

Vorschau ausblenden

Inhaltsverzeichnis

P E L L E T O F E N
Q U A T T R O 6
Gebrauchsanleitung und Wartung
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Wamsler WESTMINSTER QUATTRO 6

Inhaltszusammenfassung für Wamsler WESTMINSTER QUATTRO 6

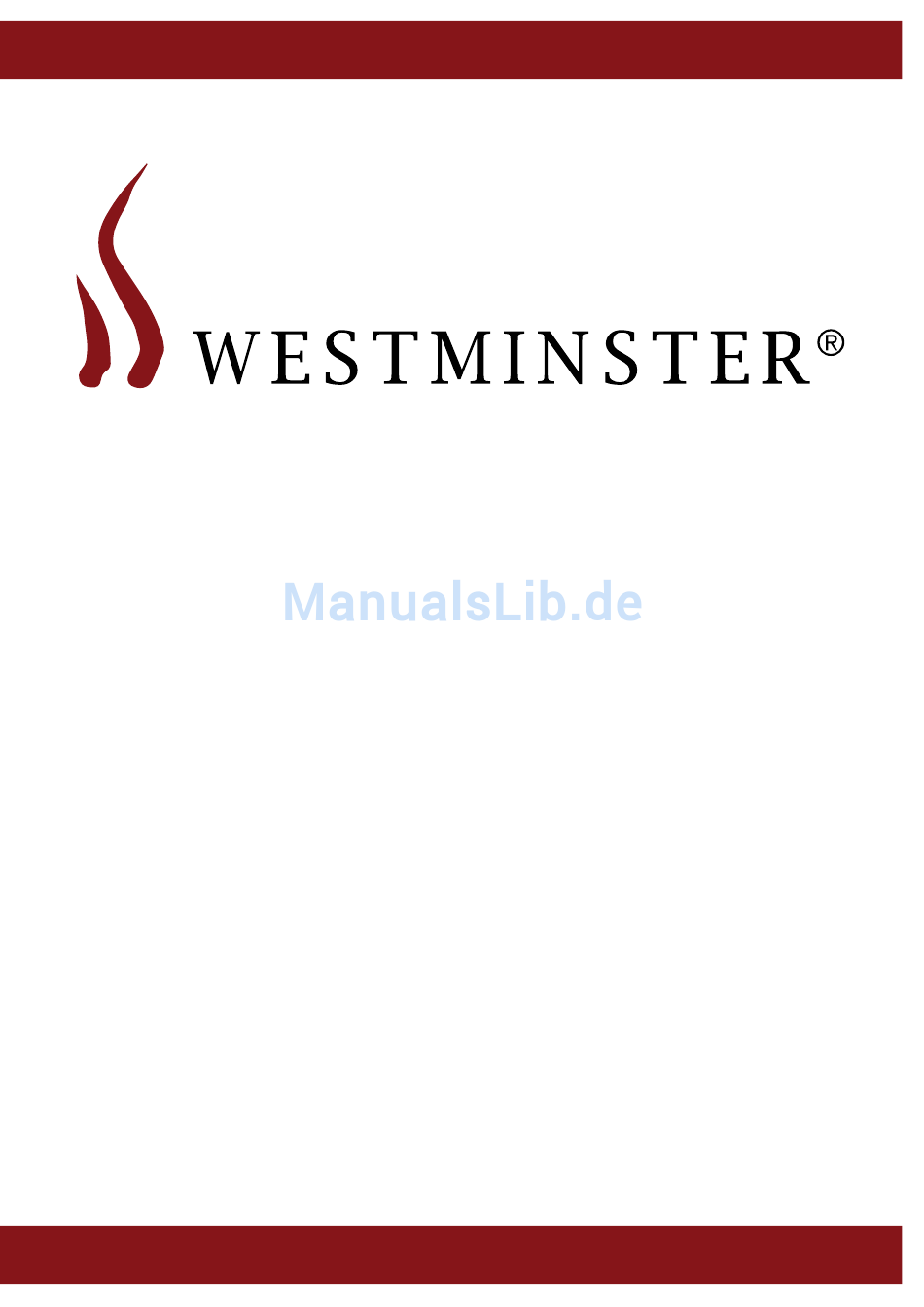

  • Seite 1 P E L L E T O F E N Q U A T T R O 6 Gebrauchsanleitung und Wartung...
  • Seite 2 Produktdatenblatt gemäß Verordnung (EU) 2015/1186 Anhang IV Product data sheet in accordance to regulation (EU) 2015/1186 Annex IV Hersteller / trade mark Wamsler Haus- und Küchentechnik GmbH Trademark WESTMINSTER Adalperostraße 86 85737 Ismaning – Germany Tel. +49 (0)89 320 84 – 0 +49 (0)89 320 84 –...
  • Seite 3 Ofen QUATTRO 6 Sehr geehrter Kunde, Cod. 001124 Wir danken Ihnen dafür, sich für eines unserer Produkte, welche das Ergebnis jahrelanger Erfahrung und kontinuierlicher Forschung sind und über eine hohe Qualität in Hinsicht auf Sicherheit, Zuverlässigkeit und Leistungverfügen ,entschieden zu haben. In dieser Bedienungsanleitung finden Sie alle erforderlichen Informationen und nützliche Empfehlungen, um Ihr Produkt mit größtmöglicher Sicherheit und Effizienz nutzen zu können.

  • Seite 4: Normen Und Konformitätserklärung

    Normen und Konformitätserklärung INFORMATIONEN: mit diesem Symbol wird darauf hingewiesen, dass dies wichtige Informationen für die gute Funktion des Ofens kennzeichnet. Eine Nichtbeachtung dieser Vorschriften beeinträchtigt die Verwendung des Ofens und der Betrieb läuft nicht zufriedenstellend. Unser Unternehmen erklärt, dass der Ofen den folgenden Änderungen und/oder Reparaturen, die Verwendung von Normen für die Kennzeichnung der Europäischen CE nicht originalen Ersatzteilen für dieses Modell ab.

  • Seite 5: Befüllung Des Pelletbehälters

    Befüllung des Pelletbehälters Die Befüllung des Brennstoffes erfolgt über den oberen • Nicht die Asche entnehmen; Teil des Ofens, indem die Klappe geöffnet wird. • Nicht die Aschenschublade öffnen; Geben Sie die Pellets in den Behälter. Leer fasst der • Achten Sie darauf, dass Kinder Abstand halten; Behälter ca.
  • Seite 6 Betriebsumgebung Für eine gute Funktion des Ofens und eine gute Wärmeverteilung muss der Ofen an einem Ort installiert werden, an dem die für die Verbrennung der Pellets notwendige Verbrennungsluft zuströmen kann müssen ca. 40 m3/h verfügbar sein, gemäß der Norm für die Installation und den geltenden nationalen Normen).
  • Seite 7 regelmäßige Kontrolle und Reinigung vor, die jährlich durchgeführt werden muss. Kontrollieren Sie, dass ein winddichter Schornstein gemäß den geltenden Normen installiert ist. 2. Zur korrekten Funktion Ihres Gerätes muss der Schornstein, an den sie das Gerät anschließen wol- len, in einwandfreiem Zustand und mind. bis 400°C belastbar sein.
  • Seite 8 Schornstein Abstand zu Gegenständen Abstand zu Gegenständen Vermeiden Sie einen Kontakt des Schornsteins mit Wir empfehlen außerdem, die Pellets alle brennbaren Materialien (zum Beispiel Holzbalken). Diese entflammbaren Materialien in einem angemessenen sind ggf. feuerfest zu dämmen. Falls die Rohre durch Abstand zum Ofen zu halten.
  • Seite 9 Bedienfeld 11. Das Display zeigt Betriebsfunktionen, die Raumtemperatur und die Betriebsleistung des Ofens. AL C AL F Im Fall von Fehlfunktionen des Ofens, zeigt das Display die Alarmmeldung (vgl. Paragraph) 12. Zeigt, ob der Ofen EIN/ AUS geschaltet ist. - leuchtet, wenn der Ofen eingeschaltet ist und brennt - ist aus, wenn der Ofen ausgeschaltet ist.
  • Seite 10 Fernbedienung (wenn vorhanden) TURBO HINWEIS: Fernbedienung eine Diese Taste aktiviert, oder deaktiviert die Funktion Zeiteinstellung möglich. "TURBO". Taste mind. 2 Sekunden gedrückt halten, um diese Funktion zu aktivieren oder deaktivieren. Tasten und Hauptfunktionen Die Fernbedienung regelt die FUNKTION DER UHRZEIT Funktionen des Pelletofens und Einstellung der Uhrzeit: erlaubt die Automatik Ein- und...
  • Seite 11 Funktion TURBO Temperatureinstellung Mit deni (1) und dieser Einstellung wird Tasten gewünschte Temperatur Raum sehr schnell erwärmt Mit dieser Funktion heizt der Ofen von mind. 7°C bis max. 40°C mit maximaler Leistung, die SOLL einstellen anschließend Temperatur wird automatisch für drücken, einen Zeitraum von 30 Minuten Information an den Ofen zu...
  • Seite 12 Automatische Ofenprogrammierung (nur mit Fernbedie- nung möglich) AL C AL F Mit dieser Funktion sind max. zwei Automatik- Einbzw. Ausschaltungen pro Tag möglich. Die Funktion AUTO (vgl. bezüglicher Paragraph) ist notwendig, um die Automatik Ein- bzw. Ausschaltungen jeden Tag zu wiederholen. •...

  • Seite 13: Informationen Am Display

    Tägliche Einstellung im AUTO den Brennertopf vor jeder Automatikein- schaltung reinigen, um keine Fehlzündun- Die AUTO Funktion benützt, gen zu haben, die den Ofen beschädigen um EIN/ AUS Schaltzeiten im könnten. Programm 1 und 2 für jeden Tag zu wiederholen. AUTO (1) Taste für mindesten 2 Sekunden gedrückt halten bis am Display der Fernbedienung...

  • Seite 14: Technische Merkmale

    Technische Merkmale Abgasanschluss externer Lüftanschluss TOLLERANZE GENERALI DI LAVORAZIONE TOLLERANZE GENERALI DI LAVORAZIONE Materiale Materiale 4705001 4705001 DIMENSIONI LINEARI DIMENSIONI LINEARI GRADO DI GRADO DI Peso Peso PRECISIONE FINO A PRECISIONE 1000 DA FINO A 2000 OLTRE 1000 DA 2000 OLTRE 41547 g 41547 g...
  • Seite 15 PARAMETER MASSEIN. QUATTRO 6 Nennwärmeleistung Teillast Leistungsbereich 2,5 - 5,8 CO (bezogen auf 13% 0 mg/m < 200 Staub (bezogen auf 13% O) bei NWL mg/m ≤ 20 NOx (bezogen auf 13% O) bei NWL mg/m ≤ 150 CmHm (bezogen auf 13% O) bei NWL mg/m ≤...

  • Seite 16: Einschalten Des Ofens

    Einschalten des Ofens Entfernen Sie das Verpackungsmaterial von Einschalten kann der Feuerstelle des Ofens und von der Tür. vorkommen, dass ein wenig Rauch im Dieses könnte brennen {Bedienungsanleitung Verbrennungsraum vorhanden ist. undverschiedene Klebeetiketten). ratsam, Installation Pelletbefüllung den ersten Start von einem unserer autorisierten Service-Center auszuführen.
  • Seite 17 Alarmsignale Falls eine Funktionsstörung am Ofen vorliegt, informiert das System den Benutzer über die Art der aufgetretenen Störung. In der folgenden Tabelle sind die Alarme, die Art des Problems und die möglichen Lösungswege aufgeführt. "COOL FIRE": bei Stromausfall schal- "ALARM SOND FUMI": wenn der tet der Ofen aus.

  • Seite 18: Wartung Und Reinigung Des Ofens

    Wartung und Reinigung des Ofens Bevor Sie irgendwelche Wartungsoperationen am Ofen Ascheschublade durchführen, müssen die folgenden Sicherheitsmaßnahmen getroffen werden: Öffnen Heiztür reinigen • vergewissern Sie sich, dass alle Teile des Ofens einem Vakuumsauger das abgekühlt sind; Aschesammelfach auf. •vergewissern Sie sich, dass die Asche vollständig Diese Reinigung kann mehr erloschen ist;...
  • Seite 19 • ziehen Sie das Netzkabel für die elektrische Versorgung; Brennertopf muss täglich, • entfernen Sie den Deckel von der T-Verbindung und Ascheschublade regelmäßig gereinigt reinigen Sie die Rohre. Falls erforderlich , wenden Sie sich werden. Eine zu seltene oder fehlende hierfür, zumindest das erste Mal an qualifiziertes Personal;...
  • Seite 20 Wartung und Reinigung des Ofens Alle Reinigungsoperationen der Teile müssen bei vollständig kaltem Ofen und mit gezogenem Netzstecker durchgeführt werden, um Verbrennungen und Hitzeschocks zu vermeiden. Der Ofen ist wartungsarm, wenn er mit zertifizierten Qualitätspellets verwendet wird. Die Erforderlichkeit von Wartungen hängt von der Anwendung (wiederholtes Einund Ausschalten) und der erforderlichen Leistungen ab.

  • Seite 21: Die Sicherheitsvorrichtungen

    Die Sicherheitsvorrichtungen Rauchdruckwächter: Schneckenmotor: wenn der Rauchtemperatursonde: die- trolliert den Druck in den Ab- Schneckenmotor anhält, läuft ses Thermoelement erfasst die gasrohren. Dieser sorgt da- der Ofen weiter, bis die Flam- Rauchgastemperatur und hält für, dass die Schnecke für me aufgrund von fehlendem den Ofen in Betrieb oder hält die Pelletbeladung blockiert Brennmaterial ausgeht und bis...

  • Seite 22: Störungen Und Lösungen

    Störungen und Lösungen Alle Reparaturen dürfen ausschließlich von einem Fachmann bei abgeschaltetem Ofen und mit gezogenem Netzstecker duchgeführt werden. Jede nicht genehmigte Änderung am Gerät und der Austausch durch nicht original Ersatzteile ist verboten. Die in Fett gedruckten Operationen dürfen ausschließlich durch Fachpersonal durchgeführt werden. Mögliche Probleme und Lösungen Da die sich bewegenden Teile und die Betriebsteile aller Öfen getestet werden und daher in perfektem physischen und funktionalem Zustand ausgeliefert werden, erinnern wir daran, dass der Transport, die Entladung, das Handling, eine...
  • Seite 23 1.Füllen Sie den Pelletbehälter auf 2.Kontrollieren Sie die elektrische Verkabelung und die Sicherungen, tauschen Sie den Widerstand aus, wenn dieser defekt ist 3.Tauschen Sie die Sicherungen aus 1. Der Behälter ist leer. 4.Wir empfehlen, den Netzstecker vor folgenden 2. Der Widerstand erreicht die Operationen zu ziehen: Temperatur nicht.
  • Seite 24 1. Führen Sie die regelmäß ige Reinigung durch Siehe Abschnitt Ofeninstallation in der Bedienungs- und Wartungsanleitung Kontrollieren Sie die Reinigung des Schornsteins und Abgasrohre 2.Verringern Sie den Pelletfüllstand in den Parametern 1.Im Schornstein sind zu lange 3.Reinigen Sie den Brennertopf gründlich, nachdem oder verstopfte Abschnitte Sie die totale Abschaltung de Ofens abgewartet haben.
  • Seite 25 1. Füllen Sie den Pelletbehälter auf. 2. Kontrollieren Sie den Stecker und das Vorhandensein von elektrischer Energie 3. Füllen Sie den Pelletbehälter auf. 1. Der Pelletbehälter ist leer. 4. Reinigen Sie den Brennertopf gründlich 2. Kein Strom 5. Lassen Sie den Ofen vollständig abkühlen, 3.
  • Seite 26 HINWEISE...
  • Seite 28 PELLETOFEN Quattro 6...
