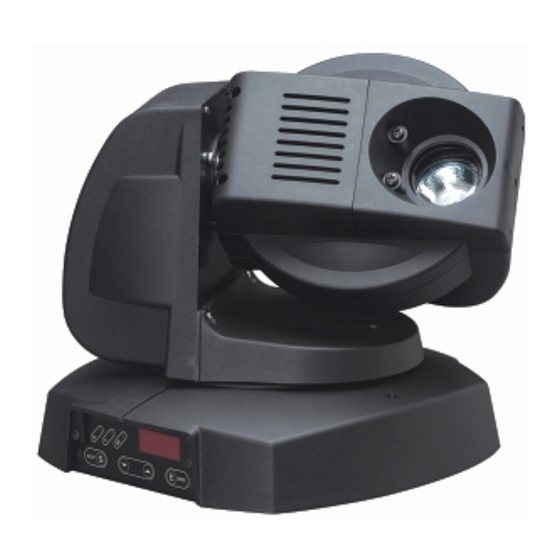

POINT / POINT IN
MIKROSCHALTER
A. Mikroschalter 1÷11:
B. Mikroschalter 12:
C. Led "DMX" (grün):
D. Led "OUT" (gelb):
E. Adresse "DMX"
E
ON
1 2 3 4 5 6 7 8 9 10 1112
A
BETRIEB
Der Projektor kann zur Funktion im AUTOMATIK Modus (führt vorher eingestellte Szenen oder Sequenzen aus) oder durch eine STEUERUNG befehlt werden.
AUTOMATIKBETRIEB
Im Automatik-Modus kann der Projektor mit zwei verschiedenen Modalitäten konfiguriert
werden: SLAVE und MASTER.
1) SLAVE-Modus: (Mikroschalter 12 auf ON) Der Projektor empfängt ein DMX-
Eingangssignal, und führt die Sequenzen aus, die von einem Hauptprojektor im
MASTER-Modus übertragen werden.
Die Projektoren müssen die Adresse 1 haben (siehe Programmierung für
Automatikbetrieb: SLAVE-Modus).
Adresse: 1
Modus:
MASTER Modus: SLAVE
DMX
2) MASTER-Modus: (Mikroschalter 12 auf OFF) Der Projektor generiert ein DMX-
Ausgangssignal, das zur Steuerung anderer Projektoren verwendet werden kann,
die im SLAVE-Modus konfiguriert sind.
In dieser Situation darf im Eingang kein DMX Signal anstehen.
Modus:
Adresse: 1
MASTER
Modus: SLAVE
DMX
Für DMX Adresseneinstellung und
Programmierung.
Zur Einstellung der Betriebsart:
In Stellung ON ist der SLAVE Modus aktiviert.
In Stellung OFF ist der MASTER-Modus aktiviert.
Ein bedeutet, dass ein DMX-Signal am Eingang
ansteht, und dass eine gültige Ausgangsadresse
eingestellt ist.
Blinkend bedeutet, dass keinerlei DMX-Signal
am Eingang ansteht, oder dass die eingestellte
Ausgangsadresse ungültig ist.
Zeigt an, dass sich der Projektor in der Master-
Funktion befindet und andere Projektoren
steuern kann.
Wird auf Grundlage des Summenwerts der
Mikroschalter vergeben, die auf ON stehen.
DMX OUT
B C D
Adresse: 1 Adresse: 1
Modus: SLAVE Modus: SLAVE
Adresse: 1 Adresse: 1
Modus: SLAVE Modus: SLAVE
12V 50W
Hinweis: Um Zugriff auf die Mikroschalter zu haben muss die Abdeckung für die
Elektronikkarte entfernt werden.
ON
1 2 3 4 5 6 7 8 9 10 1112
BETRIEB MIT STEUERUNG (DMX-Modus)
Alle Projektoren müssen im SLAVE-Modus konfiguriert sein (Mikroschalter 12 auf ON).
In diesem Modus empfängt der Projektor ein DMX-Eingangssignal, und führt die
Befehle aus, die von der Steuerung übertragen werden.
Steuerung
DMX
Max
100
Bei jedem Projektor muss die Adresse für das digitale DMX-Signal eingestellt werden:
Gültige Adressen von 1 bis 511 (siehe Programmierung für Funktion mit Steuerung).
Jeder Projektor belegt 2 Steuerkanäle.
Funktionen der Kanäle und Optionen
KANAL
1
2
Max
100
BEDIENUNGSANLEITUNG
D
1
Adresse: 1 Adresse: 3
Modus: DMX Modus: DMX
FUNKTION
DISC COLOUR
DIMMER
2
POINT
POINT IN
Adresse: 5
Modus: DMX
