Kapitel 1 Einrichtung

Diagramme und Aufbau (LS-XHL, LS-CHL)

Nachfolgend wird jedes Bedienelement und jeder Anschluss der LinkStation beschrieben.

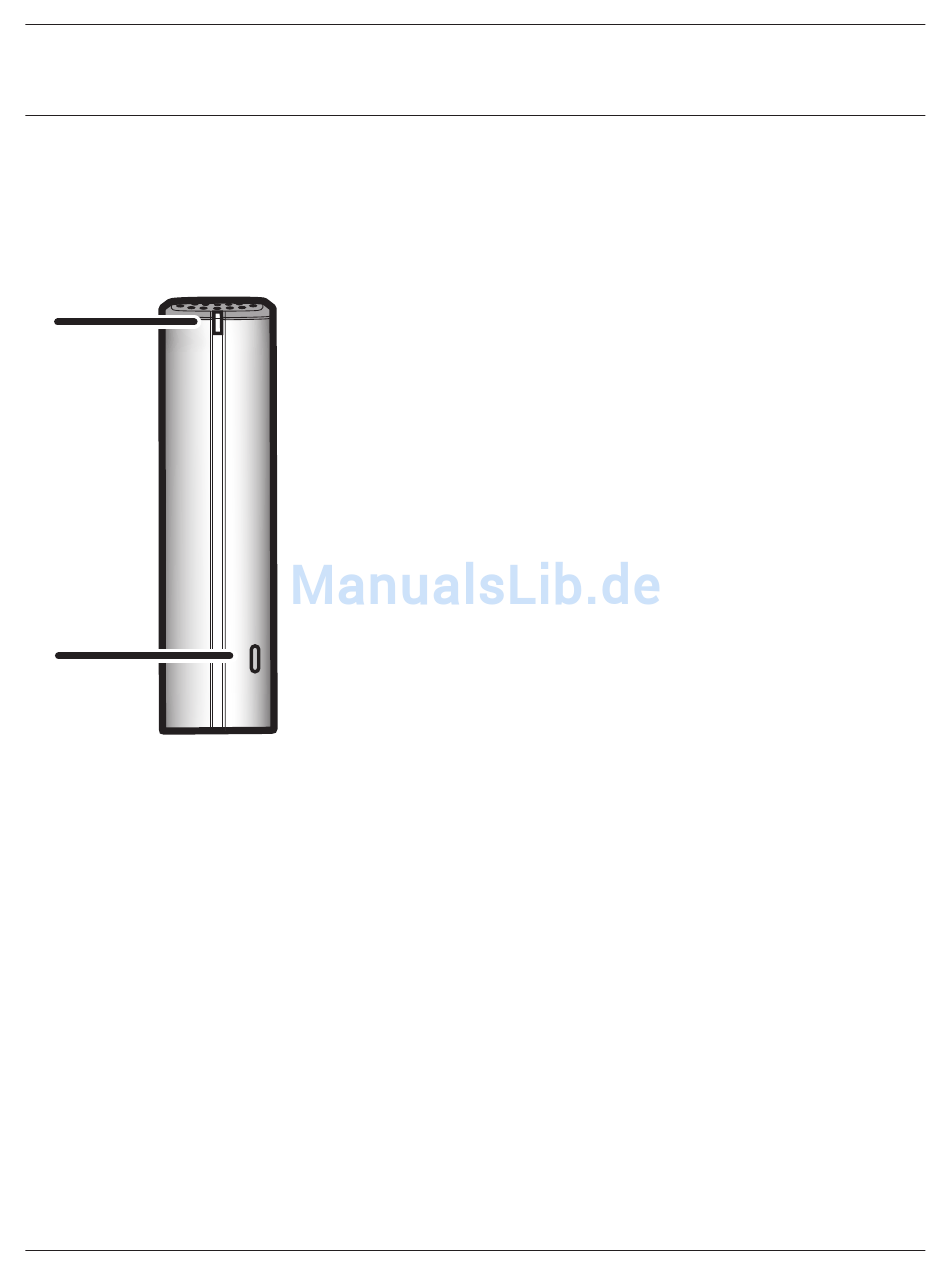

Vorderseite
1
2
LinkStation-Bedienungsanleitung
1
Ein-Aus-LED
Blaues Dauerlicht:
Blaues Licht aus:
Gelbes Blinklicht:
Gelbes Blinklicht zeigt an, dass eine Meldung
ansteht. Das Blinkintervall hängt von der
entsprechenden Meldung ab. Weitere
Informationen enthält der Abschnitt "Status-
LED" auf Seite 72.
Rotes Blinklicht:
Rotes Blinklicht zeigt an, dass ein Fehler
aufgetreten ist. Das Blinkintervall hängt von
der entsprechenden Meldung ab. Weitere
Informationen enthält der Abschnitt "Status-
LED" auf Seite 72.
2
Funktionsschalter
Dieser Schalter wird für die Funktion Direct Copy
(Direktkopie) verwendet (eine Funktion zum
Kopieren von Mediendateien auf dem Speichergerät auf
die LinkStation), um USB-Geräte zu entfernen, die mit der
LinkStation verbunden sind, oder um die
Einstellungen der LinkStation zurückzusetzen. Weitere
Informationen finden Sie unter "Direct Copy" auf
Seite 60, "Entfernen eines USB-Geräts" auf Seite 61 und
"Initialisierung" auf Seite 43.
Eingeschaltet
Ausgeschaltet
10
