Verwandte Anleitungen für Spektrum AR6255
Inhaltszusammenfassung für Spektrum AR6255
- Seite 1 Spektrum AR6255 User Guide Spektrum AR6255 Bedienungsanleitung Guide de l’utilisateur - Spektrum AR6255 Guida per l’utente Spektrum AR6255...
-
Seite 14: Spezifikationen

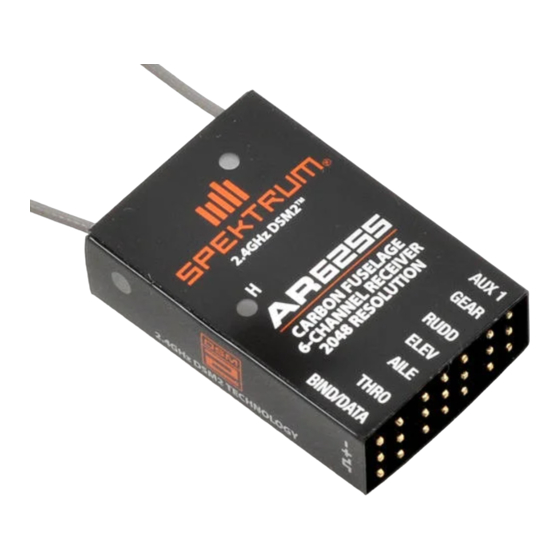

Der Empfänger Spektrum AR6255 ist für den Einsatz in Kohlefaserrümpfen entwickelt worden. Kohlefaser / Carbon hat eine abschirmende Eigenschaft und verhindert das Durchdringen von Funkwellen / Sendersignalen. Der AR6255 ist mit einem speziellen Antennenlayout ausgestattet, dass diese möglichen Abschirmungen effektiv verhindert. - Seite 15 AR6255 besitzt zwei sogenannte Feeder Antennen, die aus dem Rumpf geführt werden können um die Empfangsqualität in optimaler Güte zu gewährleisten. Die Feeder Antennen Der AR6255 Empfänger verfügt über Feeder Antennen, die einfach durch den Rumpf geführt werden können. Sie bestehen aus einer je 70mm langen Verlängerung aus 31mm 105mm Koaxialkabel und einer 31mm langen aktiven Antenne.
-
Seite 16: Schritt 2: Bestimmen Der Antennenposition
B- 2.4 GHz Freundliche Konstruktion Die Rumpfsektion vor der Fläche ist aus nicht störenden Material wie zum Beispiel Kevlar oder Fieberglas gebaut. Die Flächen oder der hintere Teil des Flugzeuges sind aus Carbon gebaut. Antennen im Rump 2.4Ghz Freundlich Schritt 2: Bestimmen der Antennenposition Nachdem Sie Ihren Flugzeugtyp bestimmt haben, nutzen Sie bitte die oben abgebildeten Zeichnungen als Hilfestellung, wo die Antennen montiert werden sollten. - Seite 17 Prozess der Übermittlung eines Codes von Sender zu Empfänger gemeint der die Verbindung ausschließlich zu diesem Empfänger herstellt. 1. Um den AR6255 Empfänger an einen DSM2 Sender zu binden, stecken Sie bitte den Bindestecker in den BIND/DATA Anschluss des Empfängers.
- Seite 18 4. Führen Sie den Bindevorgang mit Ihrem Sender durch. Das System wird sich innerhalb weniger Sekunden binden. Die Orange LED wird nun leuchten und so den erfolgreichen Bindevorgang anzeigen. 5. Entfernen Sie den Bindestecker bevor Sie den Sender ausschalten und heben Sie ihn gut auf.
-
Seite 19: Failsafe Voreinstellung
Kabeln kann es zu Servofehlfunktionen kommen. Failsafe Voreinstellung Der AR6255 ist mit einem programmierbaren Failsafe auf allen ausgestattet und ist damit ideal für Segelflugzeuge. Mit aktivem Failsafe fahren die Servos / Regler in die vorbestimmten Positionen im Falle eines Signalverlustes und verhindern so, das Wegfliegen des Modells. - Seite 20 Der Gebrauch des Flight Log Nach einem Flug und bevor Sie den Empfänger ausschalten, schließen Sie das Flight Log an den Datenport des AR6255 an. Auf dem Display wird ihnen dann die Empfängerspannung angezeigt 6c2 = 6,2 Volt Hinweis: Erreicht die Spannung 4,8 oder darunter blinkt das Display und zeigt ihnen damit die Unterspannung an.
-
Seite 21: Allgemeine Hinweise
Funktion ™ Einige Spektrum und JR Sender verwenden das Feature Modell Match. Durch diese Technik wird sichergestellt, dass der Pilot nicht ein Modell mit einem falschen Speicher fliegt und es so zu einem Absturz kommen kann. Jedes Modell / Empfänger erhält beim Binden einen eigenen spezifischen Code (GUID), der senderseitig nur mit... -
Seite 22: Garantie Und Service Informationen
Garantie und Service Informationen Warnung Ein ferngesteuertes Modell ist kein Spielzeug. Es kann, wenn es falsch eingesetzt wird, zu erheblichen Verletzungen bei Lebewesen und Beschädigungen an Sachgütern führen. Betreiben Sie Ihr RC-Modell nur auf freien Plätzen und beachten Sie alle Hinweise der Bedienungsanleitung des Modells wie auch der Fernsteuerung. -
Seite 23: Kostenpflichtige Reparaturen
führen. Dieses Produkt ist nicht für den Gebrauch durch Kinder ohne die Aufsicht eines Erziehungsberechtigten vorgesehen. Die Anleitung enthält Sicherheitshinweise und Vorschriften sowie Hinweise für die Wartung und den Betrieb des Produktes. Es ist unabdingbar, diese Hinweise vor der ersten Inbetriebnahme zu lesen und zu verstehen. -
Seite 24: Konformitätserklärung
Declaration of conformity in accordance with the Radio and Telecommunications Terminal Equipment Act (FETG) and directive 1999/5/EG Hamburger Straße 10 D-25337 Elmshorn (R&TTE) Horizon Hobby GmbH erklärt das Produkt: Spektrum AR6255 Empfänger (SPMAR6255) Hamburger Straße 10 declares the product: Spektrum AR6255 Receiver (SPMAR6255) D-25337 Elmshorn Geräteklasse: erklärt das Produkt:...
