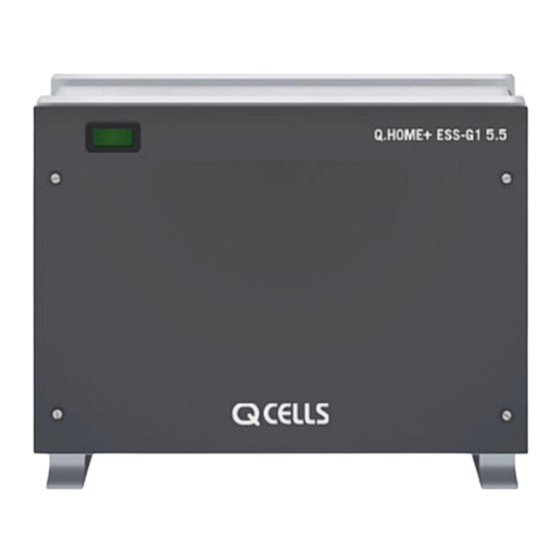

Qcells Q.HOME+ ESS-G1 5.5 Installations-Schnellstarthandbuch

ELSR552-00001
All-in-One Installations-Schnellstarthandbuch
Manueller Download (siehe Installationshandbuch)
• https://www.q-cells.de/service-support/downloadbereich.html
VORSICHT
Das Paket enthält eine Batterie und eine Platine, deren Gesamtgewicht 95 kg beträgt. Daher ist besondere Sorgfalt geboten.
Das Paket sollte von mindestens zwei Personen getragen und ausgepackt werden.
VORSICHT
• Betreiben Sie das Q.HOME+ ESS-G1 5.5 nicht in Verbindung mit anderen, nicht ESS-zertifi zierten Komponenten.
Das Anschließen anderer Geräte parallel zu den Q.HOME+ ESS-G1 5.5 zu unerwarteten Ergebnissen führen.
• Um alle Funktionen des ESS-Systems nutzen zu können, ist eine Internetverbindung erforderlich.
• Wenden Sie sich bei Problemen bitte an den Installateur.
• Die Produktspezifi kationen können zur Verbesserung der Produktqualität jederzeit ohne vorherige Ankündigung geändert
werden.
VORSICHT
Diese Gewährleistung gilt nicht für Batterien, die
• nicht gemäß den Spezifi kationen in den Betriebshandbüchern für den vorgesehenen Verwendungszweck genutzt werden,
• nicht korrekt installiert oder in Betrieb genommen wurden,
• modifi ziert, verändert oder mit anderen, nicht von Hansol Technics freigegebenen Komponenten betrieben wurden,
• beschädigt wurden, beispielsweise durch Fallenlassen oder beim Transport,
• durch höhere Gewalt wie Blitzeinschlag, Überspannung, Sturm oder Feuer beschädigt wurden sowie
• inkorrekt oder fahrlässig beispielsweise in nicht empfohlenen Umgebungsbedingungen verwendet wurden.

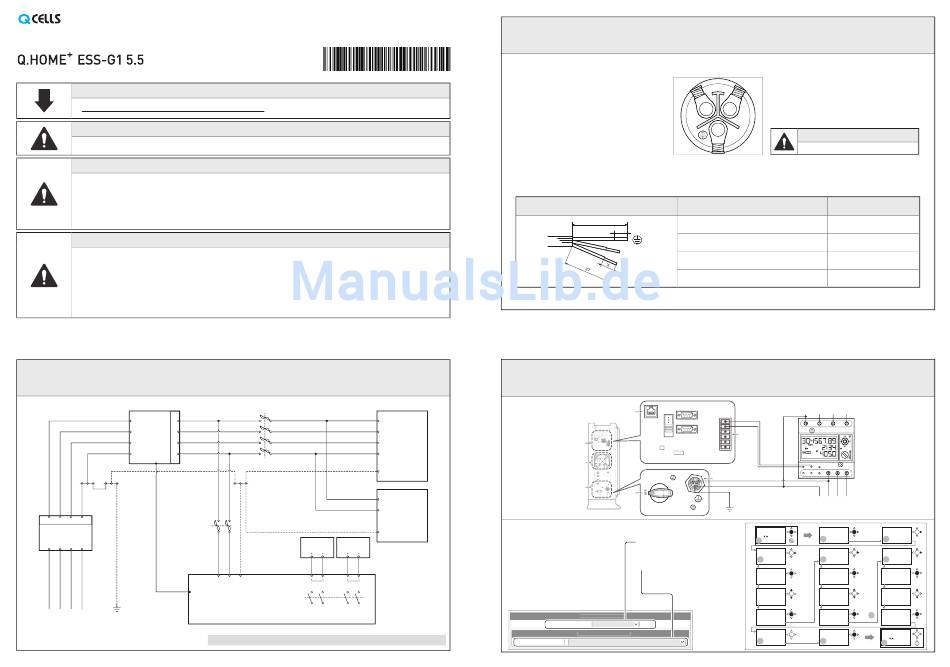

Schaltplan des Dreiphasensystems (für Deutschland)
(siehe Abschnitt 5.1)
L1 L1
L2 L2
kWh
L3 (ESS-Zähler) L3
N N
Haupterdungsschiene
Wechselstromschutzschalter
kWh
(Netzanbieterzähler)
Kommunikation mit
L1 L2 L3 N
Energiezähler
(RS-485)
PE
Q.HOME+ ESS-G1 5.5
Stromnetz
Germany (Ger) 06/2017 Rev01
SJ68-02102A
R4555Z1150612Q10DX
L1
L2
L3
N
Wechselstromschutzschalter
PE
Erdungsschiene
L1
L2
PE
PV1-Array PV2-Array
L N PE
PV1 PV2
Wechselstromnetzleitung
Inklusive
Gleichstromtrennschalter
Beispiel für Schaltschrankverkabelung in TN-S-Netz für das öffentliche Stromnetz
Ziehen Sie mit dem Schraubendreher PZ1 die Schrauben bis zum Nenndrehmoment (0,8 – 1,0 Nm) an.
Abisolierlänge X =
Verkabelung und Einrichtung des Energiezählers (EM24 RS485-Typ)
Dreiphasige
Lasten
Einphasige
Lasten
(EM24-Zählereinstellung)
1) Anwendung: F
2) SYS: 3P.n
3) P int.ti: 1
4) ModBus-Adresse: 1
(Standardwert)
5) Baudrate: 9600 (Standardwert)
Meter Type :
D0-Bi/Feed-In
Vorbereitung der Kabel
L N
Schraubverbindung]
Im Folgenden sind die Abisolierlängen für den jeweiligen Leiterquerschnitt aufgeführt.
Leiterquerschnitt
42 Massiv
X
Feindrähtig
}
Mehrdrähtig
N, L
Ultraschallverdichtet
[Abisolierlängen und Aderendhülsen]
(siehe Abschnitt 6.2)
LCN
LAN
DO-BI/Feed-In RS485-A
RS485-B
PCS
SO+(FDIN)
S/M
SMC
Server DO-Purchase
SO-(FDIN)
SO+(PUSH)
CP
SO-(PUSH)
I
ACG
ON
E_I/O
PVD
PV S/W
(All-in-One-Einstellung)
6) Zählertyp: D0
(bidirektional)
7) D0-bi-Einspeisung :
5:EM24-DIN.AV9.3.X.IS.X
Smart Meter Selection
D0 (Bi-Direction)
D0 - Meter Model Selection
5:EM24-DIN.AV9.3.X.IS.X(Gavazzi)
VORSICHT
L, N, PE in der richtigen Reihenfolge
6,0 mm 2
8 mm
8 mm
8 mm
8 mm
Stromnetz (Mains)
N L1 L2 L3
1
41 42 43
31 32 33
N L1 L2 L3
Last
L1 PASS ? CnG PASS
kWh
231.6 0 0
2 3
1
1 60.0 PrG
Hz
APPL iCAt SYS P int.t i
tYP.b 3P 15
4 5 6
APPL iCAt SYS P int.t i
tYP.b 3P 15
PrG PrG PrG
APPL iCAt SYS P int.t i
tYP.F 3P.n 1
PrG PrG PrG
APPL iCAt SYS P int.t i
1
tYP.F 3P.n 1
PrG
AddrESS End L1
kWh
1 231.6
7 8
9 60.0
Hz
