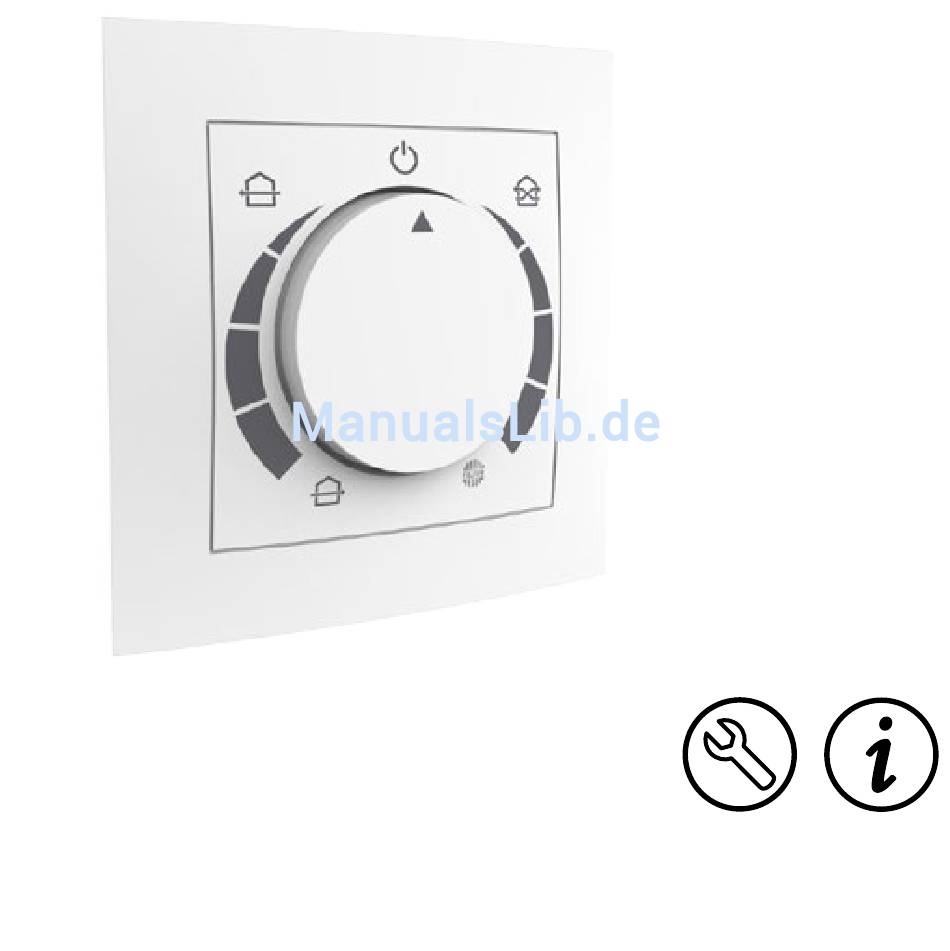

- Seite 1 EASY Steuerung Montage- & Bedienungsanleitung v 1.0_06/2017...
- Seite 2 Alle Rechte vorbehalten. Die Zusammenstellung dieser Betriebsanleitung ist mit größter Sorgfalt erfolgt. Dennoch haftet der Herausgeber nicht für Schäden aufgrund von fehlenden oder nicht korrekten An- gaben in dieser Betriebsanleitung. Wir behalten uns jederzeit das Recht vor, ohne vorherige Anmeldung, den Inhalt dieser Anleitung teilweise oder ganz zu ändern. Die in diesen Unterlagen enthaltenen Informationen sind Eigentum des Herstellers.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Allgemeine Hinweise ..........................4 2 Montagevorbereitung ........................6 2.1 Lieferumfang EASY Steuerung ....................6 2.2 Abmessungen ..........................7 2.3 Benötigtes Werkzeug ........................7 3 Montage ..............................8 3.1 Anschluss und Verkabelung ....................9 3.2 Installation in der Wand ......................11 4 Bedienung ............................12 4.1 Bedienelemente ........................12 4.2 Modi .............................13... -
Seite 4: Allgemeine Hinweise
1 Allgemeine Hinweise Der Inhalt dieses Dokumentes ist auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft. Dennoch können Abweichungen nicht ausgeschlossen werden, so dass für die vollständige Übereinstimmung keine Gewähr übernommen werden kann. Diese Dokumentation wird regelmäßig aktualisiert. Notwendige Korrekturen und zweck- dienliche Ergänzungen sind stets in den nachfolgenden Ausgaben enthalten. - Seite 5 Die folgende Auflistung enthält Erklärungen zu den in dieser Anleitung verwendeten Symbolen und Begriffen: Dieses Gefahrensymbol warnt vor Vorsicht Verletzungsgefahren. Gefahrensymbol Dieses Gefahrensymbol warnt vor Verlet- Elektrizität zungsgefahren durch Elektrizität. Dieses Gebotssymbol weist auf wichtige Gebotssymbol Hinweis Informationen hin.
-
Seite 6: Montagevorbereitung
2 Montagevorbereitung Bitte überprüfen Sie vor Beginn der Montage, ob alle Bauteile vorhanden sind, da ansonsten eine vollständige Montage nicht möglich ist. 2.1 Lieferumfang EASY Steuerung Artikelbezeichnung Position Inhalt Anzahl Steuerungseinheit mit Halteplatte und Sechskantmutter EASY Steuerung 2 Abdeckung 3 Regulierknopf... -
Seite 7: Abmessungen
2.2 Abmessungen Bezeichnung Breite (mm) Höhe (mm) Tiefe (mm) Ø (mm) Steuerungseinheit Abdeckung Regulierknopf 2.3 Benötigtes Werkzeug Für die Montage werden folgende Utensilien benötigt: • Schraubendreher • Schraubenschlüssel • Hammer und Meißel für Leitungsschächte • Elektronikdose (bei Unterputz-Netzteil) oder einfache tiefe Unterputzdose (bei Hutschienen-Netzteil) -
Seite 8: Montage
3 Montage Bis zu vier Lüfter-Einheiten können sternförmig an einer Steuerung angeschlossen werden. Die Steuerung kann an einer beliebigen Stelle auf Normhöhe in einer Wand platziert wer- den. Die zu verlegenden Leitungen müssen 3-polig sein, empfohlen wird eine Datenleitung des Typs LiYY. Um eine ausreichende Spannungsversorgung zu gewährleisten darf die Leitungslänge von Steuerung zur Lüfter-Einheit maximal 100 m betragen. -
Seite 9: Anschluss Und Verkabelung
3.1 Anschluss und Verkabelung Alle Elektroinstallationen müssen von einer zugelassenen Elektrofachkraft ausgeführt werden. Stellen Sie sicher, dass alle Verbindungen vorschriftsmäßig angebracht sind. Lüfter 1 Lüfter 3 + 12V + 12V RED PUR BLU +12V Netzteil schwarz BLU PUR RED + 12V + 12V Lüfter 2 Lüfter 4... - Seite 10 Zur Verbindung der Steuerung mit den Lüfter-Einheiten muss ein 3-poliger 3.50 mm Steck- verbinder am Kabel montiert werden. Es ist wichtig, dass der Stecker gemäß der gezeigten Belegung mit den Kabeln verbunden wird. Bezeichnung Kabelfarbe Funktion Platine Lüfter-Einheit +12V Violett Blau EINE FALSCHE ODER FEHLERHAFTE STECKERBELEGUNG KANN ZUR BESCHÄDIGUNG DER LÜFTER-EINHEIT FÜHREN.
-
Seite 11: Installation In Der Wand
3.2 Installation in der Wand Schließen Sie das Netzteil und die Lüfter gemäß den Abbildungen an. Setzen Sie die Steuerungseinheit in die Unterputzdose und fixieren Sie die Halteplatte der Steuerungseinheit an der Wand. Setzen Sie die Abdeckung über das Potentiometer, richten Sie diese gerade aus und befestigen Sie sie mit mit dem Schraubenschlüssel die Sechskantmutter an der Steuerungseinheit. -
Seite 12: Bedienung

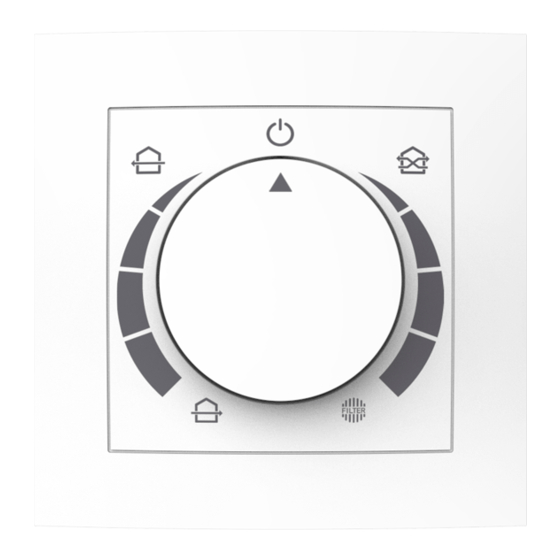

4 Bedienung 4.1 Bedienelemente AN/AUS In diesem Bereich wird das System ausgeschaltet. Aktiviert den Wärmerückgewinnungsmodus. Die aktuelle Lüfterstufe wird Eco-Modus durch die Skala angezeigt. Aktiviert den Durchlüften-Modus. Die aktuelle Lüfterstufe wird durch die Durchlüften-Modus Skala angezeigt. Lüfterrichtungswechsel Wechselt die Richtung der Lüfter im Durchlüften-Modus. Filterwechselanzeige Zeigt einen notwendigen Filterwechsel an. -
Seite 13: Modi
4.2 Modi Eco-Modus Das System wechselt paarweise die Luftförderrichtung in einem zeitlichen Inter- vall von 50 – 70 Sekunden, abhängig von der gewählten Lüfterstufe, so dass eine maximale Wärmerückgewinnung gewährleistet ist. Durchlüften-Modus Das System läuft durchgehend in eine Richtung, um eine schnelle Durchlüftung der Wohneinheit zu gewährleisten. -
Seite 14: Technische Daten
5 Technische Daten Elektrischer Anschluss [V] 230 AC / 50-60 Hz Betriebsspannung [V] 12 DC SELV Leistungsaufnahme < 0,5 Softwareklasse Zulässige Betriebstemperatur [°C] 0 ... 40 Schutzart IP 40 Verschmutzungsgrad Abmessungen [mm] 80 x 80 x 18 (BxHxT) Farbe Weiß Konformität ohne Netzteil 6 Entsorgung... -
Seite 15: Wartung
In der folgenden Auflistung finden Sie Entsorgungsempfehlungen für alle Bauteile: Bauteil Material Entsorgung Steuerungseinheit Elektrische Komponente Sammelstelle für Elektrogeräte Halteplatte Aluminium Altmetall-Sammlung Abdeckung Wertstoff-Sammlung Regulierknopf Wertstoff-Sammlung 7 Wartung Reinigen Sie regelmäßig die Oberflächen der Abdeckung und Regulierknopfes mit einem trockenen Mikrofasertuch. 8 Gewährleistung Es gelten die gleichen Gewährleistungsbedingungen wie bei dem Lüftungssystem.
