ANSCHLUSS - 0-10V BETRIEB
3 anschlüsse sind erforderlich – der Faseranschluss, das Netzkabel und 0-10v
kabel. Der Faseranschluss sollte zuerst angeschlossen werden. verbinden
und sichern Sie den LWL- Stecker in der aluminium kragen und sichern Sie
die M5- Sicherungsschraube.
verbinden Sie das IeC-kabel mit dem Desktop-Netzteil und stecken Sie den
Netzstecker in die Steckdose. Schalten Sie es ein. Die LeD-anzeige leuchtet
auf. Die Lichtquelle ist gebrauchsfertig. Wenn kein Licht erzeugt wird,
konsultieren Sie den abschnitt zur Fehlerbehebeng.
verbinden Sie den 0-10v Rj45 wie unten beschrieben mit dem CaT5 kabel.
Die Stromversorgung, für die Lichtquelle muss für die Notlichtfunktion,
aufrechterhalten werden, so das sein ausfall der Stromversorgung des 0-10v-
Reglers zu einer maximalen Lichtleistung der Lichtquelle führt.
1
Sirius Lichtquelle

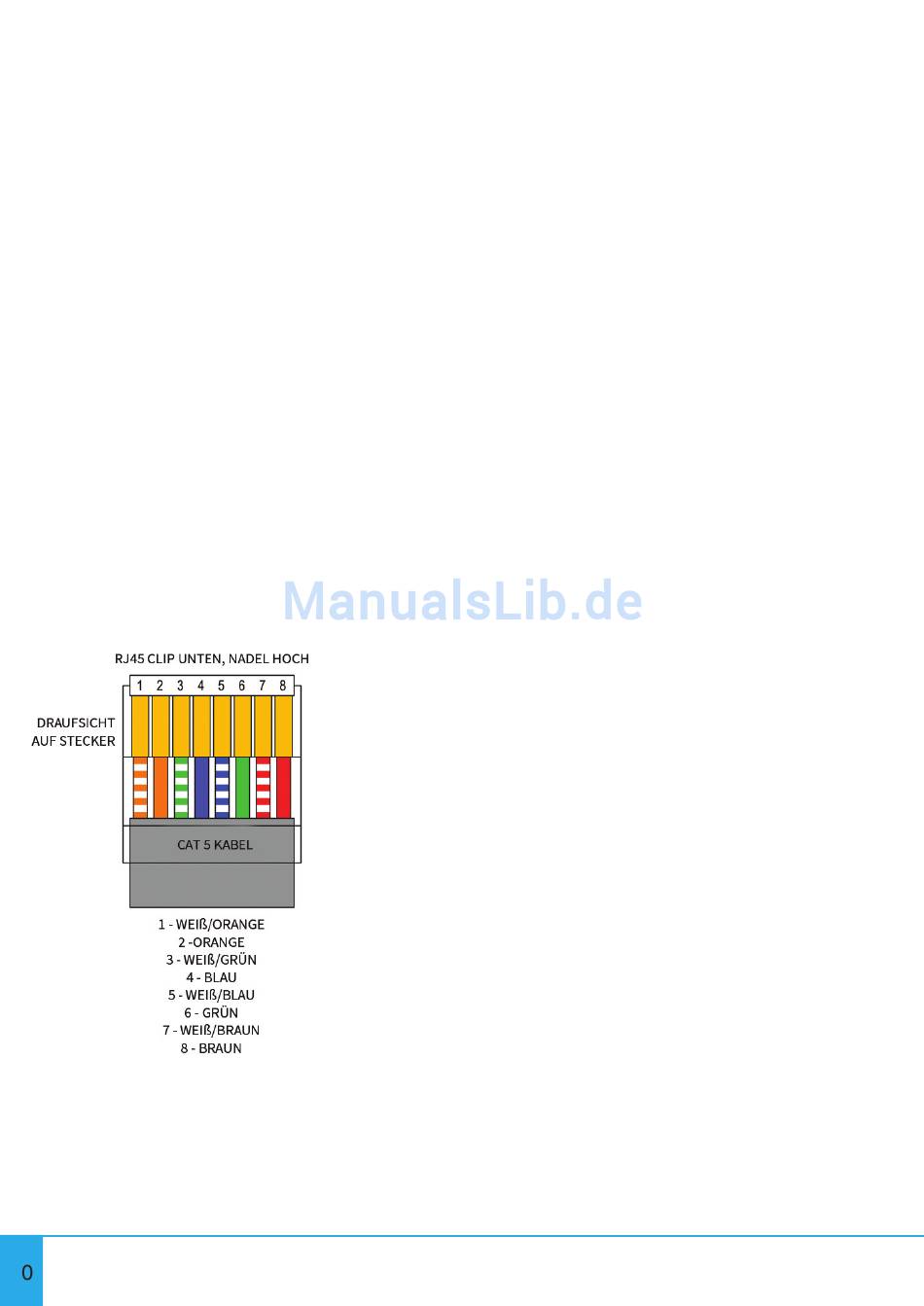

0-10v Rj45 verbindungen:
-ve Rj45 Braun/Weiß (Pin 7)
+ve Rj45 Blau/Weiß (Pin 5)
