Lichtquelle
Bitte lesen Sie sorgfältig diese Betriebsanleitung durch, bevor Sie mit der
Installation, Bedienung oder Durchführung der Wartung am Projektor beginnen.
Issue 2 | Revised: 130418

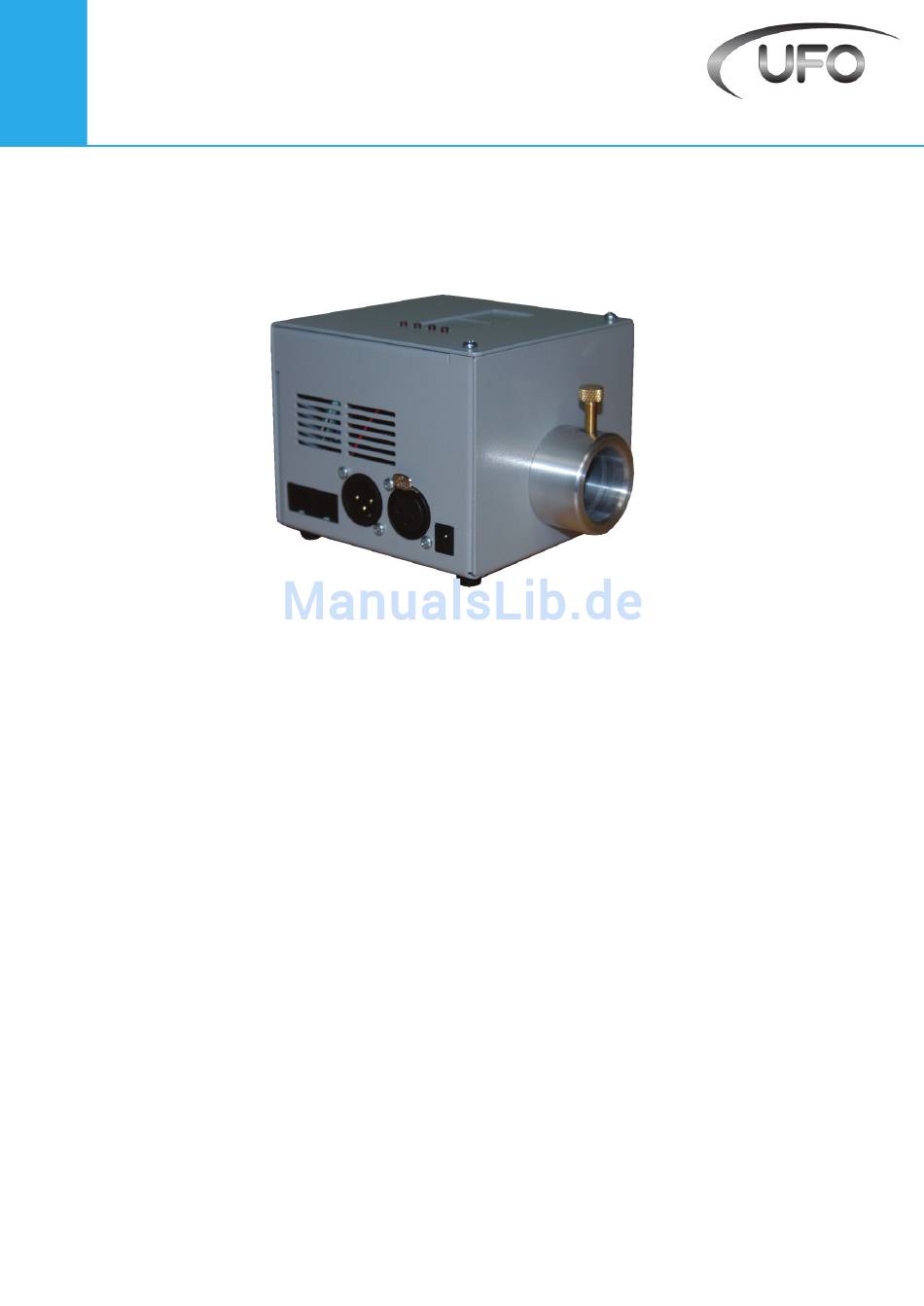

Benutzerhandbuch
Cube
Lichtprojektoren
In dieser Betriebsanleitung enthaltene Modelle:
UFO CUBE DMX-R
UFO CUBE DMX
UFO-Licht GmbH
Gewerbering Ost 5b | 93155 Hemau | Deutschland
Tel: +49 (0) 9491-95588-0
www.ufo-licht.de
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für UFO CUBE DMX-R
Inhaltszusammenfassung für UFO CUBE DMX-R
- Seite 1 Cube Lichtprojektoren In dieser Betriebsanleitung enthaltene Modelle: UFO CUBE DMX UFO CUBE DMX-R Bitte lesen Sie sorgfältig diese Betriebsanleitung durch, bevor Sie mit der Installation, Bedienung oder Durchführung der Wartung am Projektor beginnen. UFO-Licht GmbH Gewerbering Ost 5b | 93155 Hemau | Deutschland Tel: +49 (0) 9491-95588-0 www.ufo-licht.de...
- Seite 2 Danke für den kauf dieser Lichtquelle. Bitte lesen Sie diese anleitung vollständig, bevor Sie das Gerät an eine Stromversorgung anschließen. Die UFO Cube Lichtprojektoren eignen sich für den Einsatz mit Glas- oder kunststofffasern. Der Gemini wird von einem 100-240VaC Tisch-netzteil angetrieben WICHTIG DIESES PRODUkT MUSS GEMäSS DEM zUTREFFEnDEn VORSCHRIFTEn VOn...
-
Seite 3: Installationanleitung
Der LED-Projektor wird von einem separatem Multifunktions- bzw. Multi- Voltage- Tischnetzteil versorgt. Die ausgangsspannung von dem Steckernetzteil beträgt 24V. Das netzteil wird mit drei verschiedenen Spannungskabeln geliefert, geeignet für die USa, GB und Europa. Verwende Sie das für Sie relevante kabel. UFO-Licht... - Seite 4 ANSCHLUSS - CUBE DMX 3 anschlüsse sind erforderlich – der Faseranschluss, das netzkabel und das DMX Steuerkabel. Die Glas- oder PMMa-Faser im opt. anschußstück sollte als erstes an den Projektor angeschlossen werden, indem Sie die M5 Sicherungsschraube nach Einführen der Faser fest drehen. Schließen Sie dann das IEC netzkabel erst an den Projektor und danach in der Steckdose an.
- Seite 5 Möglichkeiten des Betriebs. Entweder einen Einzelprojektor oder mit der Master/Slave Einstellung mit mehreren Projektoren, welche über DMX kabel verbunden sind. Die Master Farb Sequenzen werden gesteuert über eine RF- Funkfernbedienung und auch hier wird der Slave Projektor das gleiche machen, wie der Master Projektor vorgibt. UFO-Licht...
-
Seite 6: Betrieb
BETRIEB DMX Modus In diesem Modus (Programmierung bei DMX) können Sie die Steuerung entweder vom Projektor aus über den Master Modus oder über eine separate DMX Steuerung vornehmen. Cube Fernbedienung Beschreibung Details Kommentare 2 X AAA batterien Leistung Gemessen im freien Raum, kann durch RF-Geräte Angebot 30 Meter behindert werden. - Seite 7 Rückseite des Projektors aus. Dann stecken Sie wieder ein und drücken Sie gleichzeitig das Signal-Licht (4) und den knopf (5) 3 Sekunden lang. Der Projektor blinkt dann neunmal kurz am Display auf, dies bedeutet, dass die Fernbedienung mit dem Projektor nicht mehr verbunden ist. UFO-Licht...
- Seite 8 BETRIEB Fernbedienungsmodi und Funktionen Modus Helligkeit Tempo Kommentare Um wieder auf 1 (Statisch weiß Statisch Weiß Verstellbar Unverstellbar ücken Sie den Farbring, dann Mode+ Farbring kontrolle-Farbhelligkeit. Weiße und gemischte Um wieder auf 2 (Farbring) Verstellbar Unverstellbar Farben ücken Sie den Farbring Alle Farben verblassen Verstellbar Verstellbar...
- Seite 9 BETRIEB Fernbedienung Bereich Test ä Sobald die Lichtquelle vollst ndig installiert ist, führen Sie einen Bereichtest durch. Beschreibung Datum Max. Sortiment Kontroller 1 Kontroller 2 Kontroller 3 Nicht Belegt UFO-Licht...
- Seite 10 PROGRAMMIERUNG Cube Lichtquelle...
- Seite 11 PROGRAMMIERUNG UFO-Licht...
-
Seite 12: Stand Alone-Betrieb
STANDALONE BETRIEB Prog. Funktion Effekt Farbe Anzeigen 1 Weiß Farbe Anzeigen 2 Farbe Anzeigen 3 Grün Farbe Anzeigen 4 Blau Farbe Anzeigen 5 Gelb Farbe Anzeigen 6 Cyan Farbe Anzeigen 7 Magenta Farbweschel zwischen den Zeigt die Farbe für eine feste Zeit an und Farben 1,2,3,4,5,6,7 springt dann in die nächste Farbe Farbweschel zwischen den... -
Seite 13: Dmx-Betrieb
DMX BETRIEB DMX Kanal Betrieb Kanal Funktion Werte 0-225 0-225 Grün Blau 0-225 0-225 Weiß Überflüssig LED und Ventilator 0-250 an, 251-255 aus INSTANDSHALTUNG Eine Aufzeichnung aller Wartungsarbeiten muss in die folgende Tabelle eingefügt werden. Datum Instandhaltung UFO-Licht... -
Seite 14: Fehlerbehebung
FEHLERBEHEBUNG Probleme Mögliche Ursachen Abhilfe netzanschluss nicht angeschlossen oder defekt Überprüfen und erneuern Sie das netzteil Projektor tot- LED anzeige Lose netzstecker Überprüfen Sie den Stecker leuchtet nicht. Fehlerhaftes PSU Ersetzen Sie die PSU Lose DC Stecker Überprüfen Sie den Stecker Projektor tot- LED anzeige am netzteil leuchtet, aber Fehlerhaftes PSU... -
Seite 15: Technische Spezifikationen
Benutzer adressierbar 5 kanäle (0-225) RF Fernbedienung Frequenz 2.4GHz 30m (je nach Umwelt) RF Fernbedienung Bereich RF Fernbedienung Leistung 2 X aaa Batterien Desktop mit IEC kabel PSU Typ Material aluminium Grau Farbe Maße 110mm x 110mm x 95mm 0.6kg Gewicht UFO-Licht... - Seite 16 UFO-Licht GmbH Gewerbering Ost 5b | 93155 Hemau | Deutschland Tel: +49 (0) 9491-95588-0 www.ufo-licht.de...
