Befestigen Von Sockel Und Antenne; Anschliessen Des Empfängers - Shure UA830 Bedienungsanleitung

2. Die Antenne an den Anschluß "ZUR ANTENNE" des UA830
anschließen (Abbildung 2).
3. Den Anschluß "ZUM EMPFÄNGER" des UA830 mit einem verlust-
armen, 50 W Koaxialkabel (gesondert zu erwerben; empfohlen wird
Shure UA825 bzw. UA850, oder UA8100) an den drahtlosen Emp-
fänger, Shure Modell UR4, oder ULX oder das Antennenverteilersy-
stem UA845, oder UA844 anschließen (Siehe Abbildung 3,
drahtlosen Empfänger, Shure Modell UR4).
4. Falls für extrem lange Kabelstrecken (über 15 m) (Shure Modell
UR4 and UA845 einzing) ein zweiter UA830 Leitungsverstärker
notwendig ist, Schritte 1 bis 3 wiederholen. Siehe Abschnitt Einstel-
len auf unterschiedliche Kabellängen.

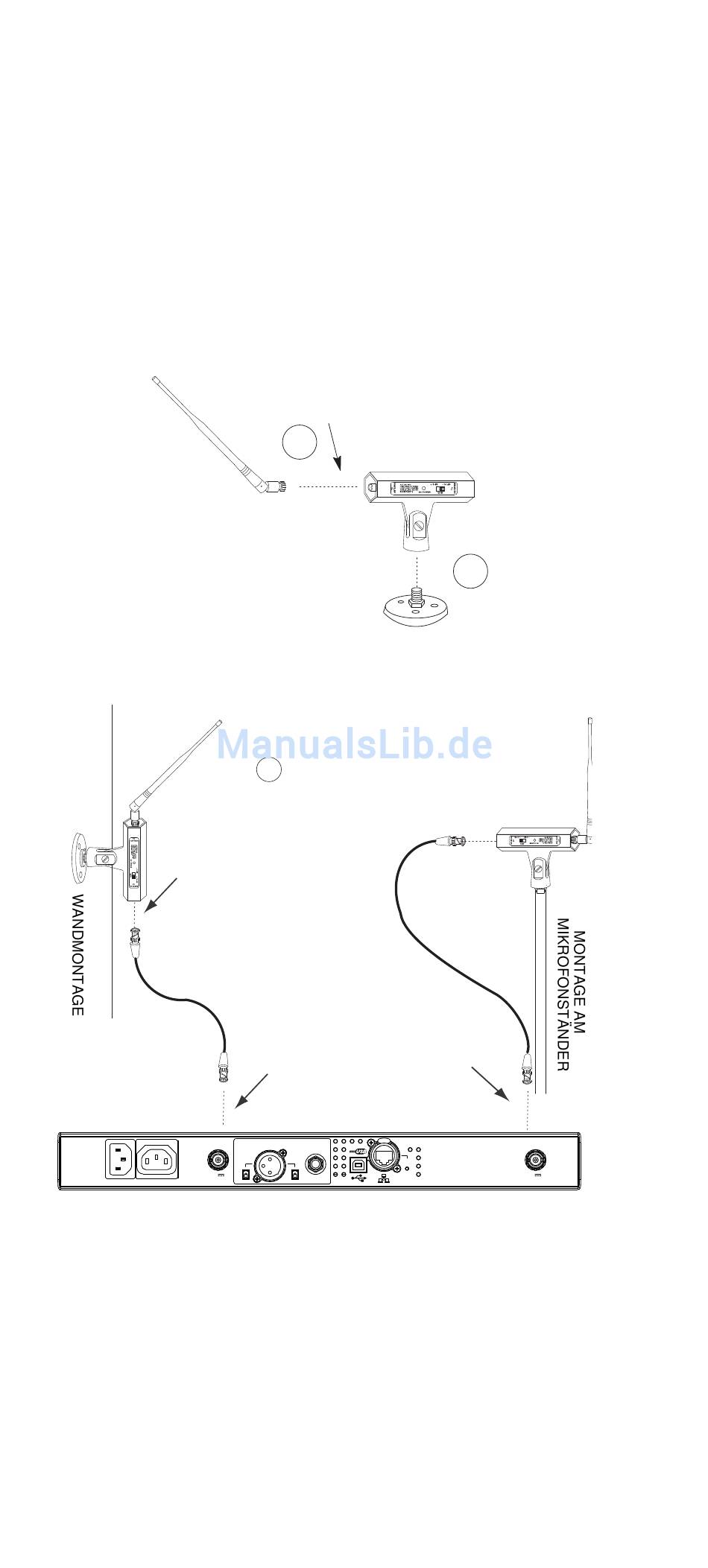

BEFESTIGEN VON SOCKEL UND ANTENNE

ZUR ANTENNE
ABBILDUNG 2
3.
ZUM EMPFÄNGER
ANTENNE EIN
DRAHTLOSER
EMPFÄNGER UR4
antenna B in
line
12.7V out
mic
150mA
ANSCHLIESSEN DES EMPFÄNGERS
ABBILDUNG 3
2.
networking
receiver outputs
200Ω
network
activity
lift
ethernet
GND
RJ-45
11
1.
antenna A in
12.7V out
150mA
