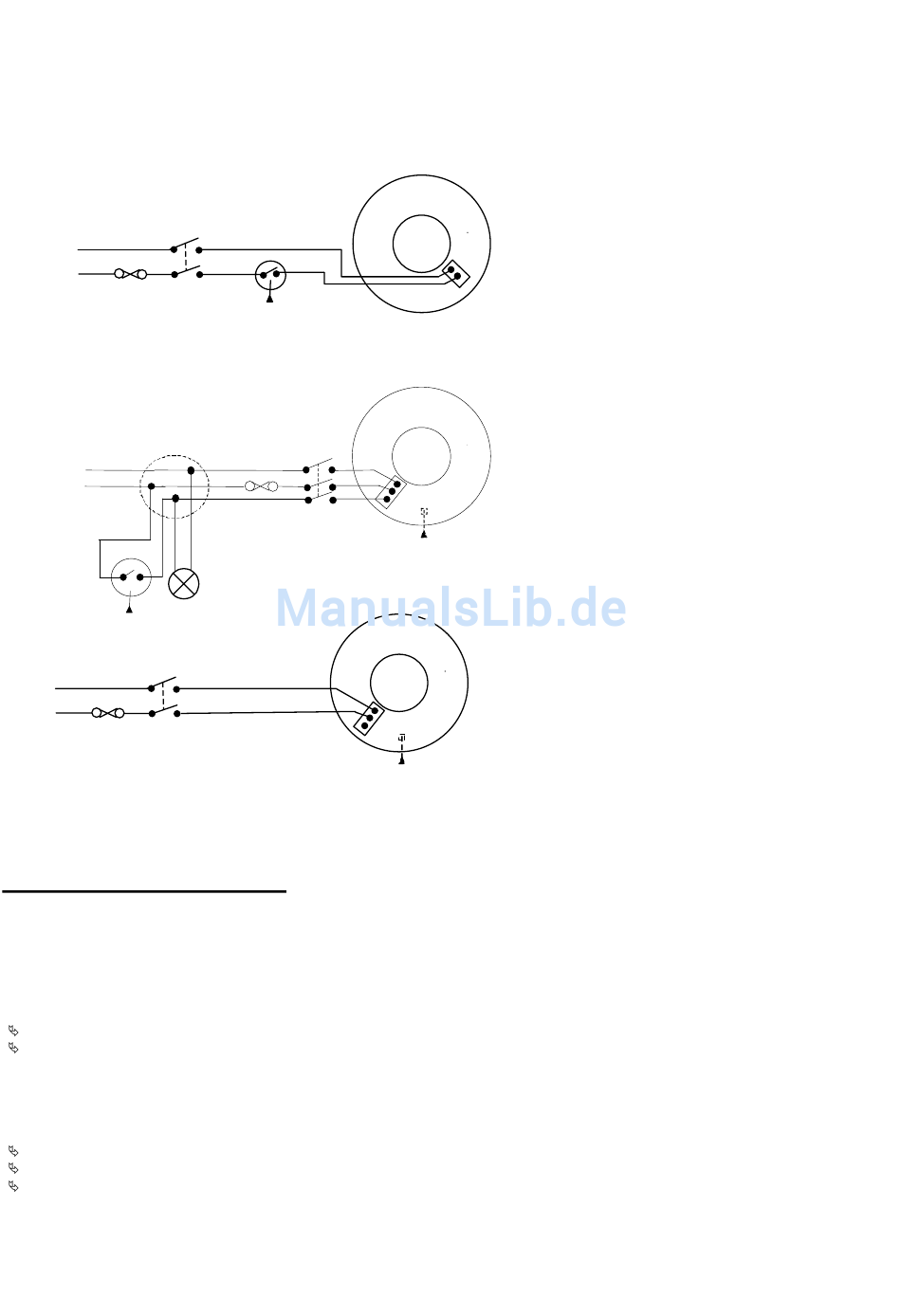

Verdrahtung der Module
Alle Installationen und Einstellungen müssen von Fachpersonal ausgeführt werden.
iCON Kleinraum Ventilatoren ohne Module müssen an einen 230V/50Hz Hauptanschluss angeschlossen werden. Benutzen Sie dazu entweder einen
freien Ein/Aus-Schalter oder einen Lichtschalter.
Die Spannungsversorgung im Ventilator ist mit den Symbolen
(L) = stromführend und (N) = neutral, gekennzeichnet.
A. Zugschnur, Infrarot-Sensor (PIR) und Feuchtigkeits-Module und Feuchtigkeitsmesser für iCON Ventilatoren,
die nicht über externen Schaltkontakt aktiviert werden.
N
L
3 AMP
FUSE
B. Module für iCON Ventilatoren die über einen externen Schaltkontakt aktiviert werden. mit Außenanschluss
N
L
L
C. Anschluss ohne Module
N
L
3 AMP
FUSE
Hinweis: Überprüfen Sie bitte, ob die Klemmen und vor allem das Hauptkabel vorschriftsmäßig angebracht sind.
Modul-Elektroanschlüsse (Siehe: Module).
2.4 Bedienungs-Hinweise
Wenn der iCON-Ventilator eingeschaltet ist, dauert es ca. 45 Sekunden, ehe sich die Iris-Blende öffnet. Bei Abschaltung des Hauptschalters, wird der
Motor angehalten und nach ca. weiteren 25 Sekunden schließt sich dann wieder die Iris-Blende. Die Reaktionszeit der Iris-Blende ist technisch
bedingt und völlig normal.
Einbau mit Kontroll-Modul
Der Gebrauch mit Steuerungsmodulen hängt vom jeweiligen Anschluss ab:
Ein iCON Ventilator mit angeschlossenem Steuerungsmodul schaltet sich ein, wenn:
der Infrarot-Sensor (PIR) erfasst, dass sich jemand im Raum befindet
der Feuchtigkeitssensor feststellt, dass der Feuchtigkeitsgrad im Raum erreicht ist
Einheiten mit dieser Funktionskombination beginnen zu arbeiten, wenn
der Einschalter betätigt wird.
Der iCON Ventilator stoppt, wenn das Steuerungsmodul meldet:
dass sich niemand im Raum befindet (PIR) und dass die Zeitvorgabe verstrichen ist.
dass der Feuchtigkeitsgrad im Raum unter die Meldegrenze des Feuchtigkeitsmessers (HUMIDISTAT) gesunken ist.
dass die Zeitvorgabe verstrichen ist (TIMER).
Einheiten mit dieser Funktionskombination schalten ab, bis die letzte Funktionsmöglichkeit abgeschaltet wurde und die Zeiteinstellung erreicht ist.
N
3 AMP FUSE
LS
