FramePro

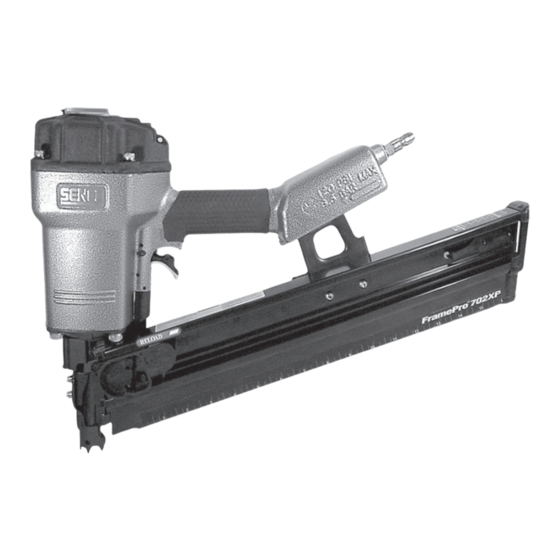

700XP Series
Senco Brands, Inc.
4270 Ivy Pointe Blvd.
Cincinnati, Ohio 45245
www.senco.com
EU: www.verpa-senco.com
OPERATING INSTRUCTIONS
(ORIGINAL INSTRUCTIONS)
BETRIEBSANLEITUNG
(ÜBERSETZUNG DER URSPRÜNGLICHEN ANWEISUNGEN )
GEBRUIKSAANWIJZING
(VERTALING VAN DE OORSPRONKELIJKE GEBRUIKSAANWIJZING)
MODE D'EMPLOI
(TRADUCTION DES INSTRUCTIONS ORIGINALES)
KÄYTTÖOHJEET
(ALKUPERÄISTEN OHJEIDEN KÄÄNNÖS)
®
FramePro
600 Series
Questions? Comments?
e-mail: toolprof@senco.com
BRUKSVISNING
(OVERSETTELSE AV DE ORIGINALE INSTRUKSJONENE)
BRUKSVISNING
(ÖVERSÄTTNING AV DE URSPRUNGLIGA UNDERVISNINGARNA)
BRUGSANVISNING
(OVERSÆTTELSE AF DE ORIGINALE INSTRUKTIONER)
INSTRUZIONO PER L'USO
(TRADUZIONE DELLE ISTRUZIONI ORIGINALI)
INSTRUCCIONES DE EMPLEO
(LA TRADUCCIÓN DE LAS INSTRUCCIONES ORIGINALES)
®
© 2010 by Senco Brands, Inc.
HVFN220 Revised June 1, 2010
(Replaces 7/9/08)
Full Round Head
Full Round Head
