EINE MARKE VON

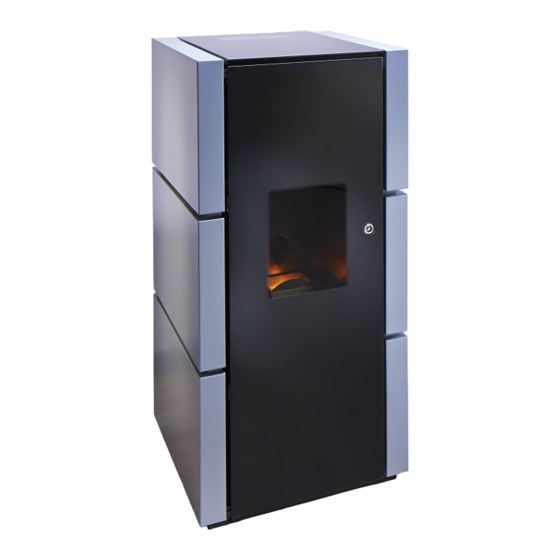

Modular III
Pelletkaminofen
Technische Information
Montageanleitung
für den Heizungsfachmann
Bedienungsanleitung
für den Heizungsbetreiber
Achtung!
Nach dem Anheizen alle
Dichtstellen auf Dichtigkeit
prüfen und Schrauben evtl.
nachziehen.
Haben Sie auch an Ihren
Wartungs-Vertrag gedacht?
1
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für Gerco Modular III
- Seite 1 EINE MARKE VON Modular III Pelletkaminofen Technische Information Montageanleitung für den Heizungsfachmann Bedienungsanleitung für den Heizungsbetreiber Achtung! Nach dem Anheizen alle Dichtstellen auf Dichtigkeit prüfen und Schrauben evtl. nachziehen. Haben Sie auch an Ihren Wartungs-Vertrag gedacht?
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Allgemeine Angaben ................................3 Symbolerläuterung ..................................3 Einleitung, Produktbeschreibung, Funktion, Vorteile ....................... 4 Wichtige Installationshinweise ............................... 6 Zu beachtende Normen und Richtlinien ..........................6 Lieferumfang, Zubehör ................................7 Installationsanleitung für den Heizungsfachmann ....................8 Technischer Aufbau ..................................8 Installationsvarianten - Anlagen-Hydraulik ........................ -
Seite 3: Allgemeine Angaben
Anleitung sorgfälltig lesen ! Vorsicht Heiß, Schutzhandschuhe tragen! Einleitung Sie haben sich für den Pelletskaminofen Gerco Modular III entschieden, und haben damit eine gute Wahl getroffen. Wir bedanken uns uns für Ihr entgegengebrachtes Vertrauen und wünschen Ihnen viele behagliche Stunden mit dem Pelletskaminofen. -
Seite 4: Einleitung, Produktbeschreibung, Funktion, Vorteile
Der einwandfreie Betrieb des Pelletkaminofens hängt von der strickten Einhaltung dieser Betriebs- und Montageanleitung ab. Produktbeschreibung Der wasserführende Pelletkaminofen Modular III ist ausschließlich nur für die Verfeuerung von Holzpellets nach DINplus / ÖNORM 7135 geeignet. • Kesselkörper aus Stahlblech S235JRG2 geschweißt, zur Einbindung in geschlossene Warmwasser- heizungsanlagen. -
Seite 5: Schnittansicht
Pumpenstop-Funktion wenn Temperatur im Pufferspeicher höher als im Pelletskaminofen ist (Pufferspeicher-Auskühl-Schutz). • Modellausführung Der Modular III steht in drei verschiedenfarbigen Modellausführungen zur Vefügung: - Ausführung Blackline, Front und Deckel in Silbergrau, Seitenverkleidung in Schwarzbraun; - Ausführung Silverline, Front und Deckel in Schwarzbraun, Seitenverkleidung in Silbergrau;... -
Seite 6: Wichtige Installationshinweise
Für einen zuverlässigen und sicheren Betrieb ist eine regelmäßige Wartung der gesamten Systemanlage erforderlich. Bei Veränderungen am Pelletskaminofen Modular III erlischt die Gewährleistung! Ein sicherer Betrieb ist dann nicht mehr gegeben. Unsachgemäß ausgeführte Arbeiten können zu Verletzungen oder zu Sachschäden führen. -
Seite 7: Lieferumfang, Zubehör
Mastersteuerung, Netzsteckerteil, Pufferspeicherfühler. • Kessel auf Holzpalette im Karton stehend, Elektro- Anschlusskabel, Montage- und Bedienungs- anleitung, Garantiekarte. In drei Ausführungen erhältlich: Modular III - Blackline, Artikel-Nr.: 060-000301 Modular III - Silverline, Artikel-Nr.: 060-000302 Modular III - Inoxline, Artikel-Nr.: 060-000303 Zubehör: • Pufferspeicherfühler für Modular III... -
Seite 8: Installationsanleitung Für Den Heizungsfachmann
Installationsanleitung Technischer Aufbau Pos. 1 Ausdehnungsgefäß (3 Liter) Pos. 2 Reinigungsöffnung (Fallschacht) Pos. 3 Aschelade Pos. 4 Reinigungsöffnung (Scheibenspülung) Pos. 5 Brennertopf (Retorte) Pos. 6 autmomatischer Entlüfter Pos. 7 Pelletsbunker Pos. 8 Deckel Pos. 9 manuelles Reinigungsgestänge Pos. 10 Ofentür mit Panoramascheibe... - Seite 9 Installationsanleitung Pos. 11 KFE- Absperrhahn Pos. 12 Abgasgebläse Pos. 13 Abgastemperaturbegrenzer Pos. 14 Heizelement - Glühzünder Pos. 15 Rückbrandsicherung Pos. 16 Membran Sicherheitsventil Pos. 17 Pellets- Vorratsbehälter Pos. 18 Luftansaugung Pos. 19 Motor der Dosierförderschnecke Pos. 20 Differenzdruckschalter Pos. 21 Betriebsschalter Kaltgerätesteckeranschluss Pos.
-
Seite 10: Installationsvarianten - Anlagen-Hydraulik
Installationsanleitung Installationsvarianten Anlagen - Hydraulik Die aufgeführten Anlagenvarianten zeigen unverbindliche Beispiele für die Installation, und den Anlagenaufbau. Die elektrische Verknüpfung zwischen den einzelnen Komponenten können Sie aus den gesonderten Anleitungen entnehmen. -
Seite 11: Abmessungen
KR Kugelhahn RP 3/4" • Energienutzung geprüft • Fertigung überwacht • Baumuster geprüft www.tuv.com Technische Daten ID 0000023257 Pellet-Kaminofen Modular III TÜV-Rheinland, Prüfbericht-Nummer K3362014E4 Registrierung unter www.tuv.com ID 0000023257 Brennstoff staubarme Holzpellets lt. Ö-Norm M 7135, DINplus Nennwärmeleistung 3,7 - 7,9 Wasserwärmeleistung... -
Seite 12: Informationen Zur Festbrennstoff-Heizung Aus Der 1. Bimschv
Staub und Kohlenmonoxit (CO) in zwei Stufen geregelt. Form und brennstofftechnische Anforderungen werden nach § 3, Absatz 1, Nummer 5a, benannt, u.a. für Holzpellets. In nachfolgender Tabelle sind die Grenzwerte der 1. BlmSchV, sowie die Messwerte des Modular III aufgeführt. -
Seite 13: Verbrennungsluftversorgung Und Raumluftabhängiger Betrieb
Betrieb Feuerstätte – Wohnungslüftung – Dunstabzugshaube“ des Bundesverbands des Schornsteinfegerhandwerks). Zuluftanschluss Jeder Pelletkaminofen Typ Modular III besitzt einen Anschlussstutzen DN 40 für die Verbindungs- leitung der externen Luftansaugung. Achtung: Verwenden Sie ausschließlich Metallrohre, Rohre aus Kunststoff oder Aluminium sind nicht zugelassen. - Seite 14 Installationsanleitung Sicherheitsventil Jeder Pelletskaminofen ist mit einem zugelassenen (mit einem TÜV-Prüfzeichen versehen) Membransicherheitsventil, Abblasdruck: 3 bar, werkseitig ausgerüstet. Die sichtbare Abblasleitung mündet in einen Trichter, an der eine Abflussleitung NW 32 angeschlossen werden kann. Ausdehnungsgefäß Der Pelletskaminofen besitzt werkseitig ein heizungsseitiges Ausdehnungsgefäß von 3 Litern. Ein für die Gesamtanlage ausgelegtes Ausdehnungsgefäß...
- Seite 15 Installationsanleitung Pufferspeicherauslegung Für die Auslegung für einen Pufferspeicher in Verbindung mit dem Pelletskaminofen kann man folgenen Rechenweg benutzen. Der Wärmeinhalt von Wasser berechnet sich nach der Formel: Q = m x c x Δt, das benötigte Volumen m = Q / c x Δt . Dabei ist Q = die gespeicherte Wärmemenge in kW, m = der Speicherinhalt in Liter (kg), c = spez.
-
Seite 16: Schaltplan
Installationsanleitung Schaltplan... -
Seite 17: Aufstellung
Installationsanleitung Aufstellung Die richtige Aufstellung des Pelletskaminofen ist entscheidend für eine gleichmäßige Beheizung des Wohnraumes. Diese er- folgt überwiegend über die Abstrahlungsleistung der Ofentür. Zur Aufstellung siehe auch hierzu Seite 12. Der Pelletskaminofen wird stehend auf einer Holzpalette in einem Umkarton geliefert (Bild 1). Für die Aufstellung ist es sinnvoll den Pelletsofen in seiner Verpackung so nah wie möglich an den späteren Aufstellort zu fahren. -
Seite 18: Elektrischer Anschluss
Installationsanleitung Elektrischer Anschluss Es müssen die geltenden Richtlinien und Vorschriften beachtet werden. Bei Arbeiten an elektrischen Einrichtungen des Pelletskaminofen durch den Fachmann Netzstecker ziehen, oder die Zuleitung über den allpolig schaltenden Betriebsschalter spannungsfrei schalten! Netzanschluss Lassen Sie durch einen Elektrofachmann in unmittelbarer ... -
Seite 19: Inbetriebnahme
Installationsanleitung Inbetriebnahme Der gleichzeitige Betrieb des Pelletkaminofen in Verbindung mit einer raumtechnischen Anlage (z.B. kontrollierte Be- und Entlüftung, Dunstabzug, usw.) kann zu Störungen beim Startversuch und beim Verbrennen der Holzpellets führen. Zu Fragen diesbezüglich und zu den behördlichen Richtlinien, den gemeinsamen Betrieb betreffend, kontaktieren Sie bitte Ihren Heizungs- und Lüftungsbaumeister. -
Seite 20: Inbetriebnahme Des Raumregelgerätes Und Reglertest
Installationsanleitung Hinweise zur Installation Der Pelletskaminofen ist dauernd an Spannung zu belassen, um die Funktionsbereitschaft jederzeit sicherzustellen. Vorgelagerte Netzschalter sind somit auf Not- oder Hauptschalter zu beschränken, die üblicherweise auf Betriebsstellung belassen werden. Inbetriebnahme und Reglertest Um sicherzustellen, dass der Regler und die dazugehörende Einrichtung in funktionstüchtigem Zustand sind können am Raumregelgerät nach dem Einschalten des Kessels nachstehende Abklärungen durchgeführt werden: •... -
Seite 21: Hilfe Zur Fehlerbehebung
Installationsanleitung Prüfung der Fühler sowie der Regleranforderungen (Soll- und Istwerte) Bedienschritt Bedienung Anzeige Blende öffnen Mit dem Drehknopf B können die Ist- werte abgefragt werden. Beispiel: Raumtemperatur 23.3°C Umschalten auf Soll- und Istwerte abfragen schnell drehen Mit dem Drehknopf B können die Soll- und Istwerte abgefragt werden. Andere Funktion wählen Es erscheint die gewählte Funktion oder Blende schliessen oder die Standardanzeige... -
Seite 22: Zusätzliche Einstellungen - Anpassung An Die Pelletqualität
Installationsanleitung Zusätzliche Einstellungen Anpassung der Pelletqualität Nach Öffnen der Blende des Raumregelgerätes besteht die Möglichkeit eine Optimierung der Ver- brennungsqualität für die verwendeten Pellets vorzunehmen. Es sind fünf Qualitätsstufen wählbar, hierbei werden Pelletmenge sowie die Luftzufuhr angepasst. Einstellwert 1 steht hierbei für eine niedrige Pelletqualität (bei einem Energiegehalt von ca. -
Seite 23: Routinemäßige Reinigungsarbeiten
Installationsanleitung Reinigung und Wartung Achtung! Bitte befolgen Sie die nachstehenden Reinigungsanweisungen. Die Nichtbeachtung kann zu Funktionsstörungen des Pelletsofens führen. Der Feuerungsautomat verfügt über einen automatischen Reinigungsintervall des Brennerein- satzes (werksseitige Einstellung alle 2h), durch vollständigen Ausbrand und anschließendem Neustart. Über die Bedieneinheit des Pelletkaminofens kann eine Wartungshinweis nach eingestellten Betriebsstunden (z.B. 300h) eingestellt werden. -
Seite 24: Scheibenreinigung
Installationsanleitung Reinigung des Glühzünders Der Zünder bedarf im optimalen Betrieb keinerlei Wartung. Beim Reinigen der Brennerschale sollte jedoch gelegentlich mit einem Trockensauger der Staub aus dem Bereich des Zünd- kopfes (1) und der Aufnahmeführung (2) der Brennerschale abgesaugt werden. Achtung! Abschließend Brennerschale vorsichtig wieder ein- setzen. -
Seite 25: Halbjährliche Reinigungs- Und Wartungsarbeiten
Installationsanleitung Kontrolle des Pelletvorratsbehälters Heizen Sie den Pelletvorratsbehälter von Zeit zur Zeit „leer“ und kontrollieren Sie vor dem Nachfüllen von Holzpellets den darin befindlichen Feinanteilrückstand. Sollte sich übermäßig viel „Sägemehl“ im Silo befinden, muss dieser mit einem Staubsauger entfernt werden. Zuviel Feinanteil behindert die Aufnahme der Pellets in die Förderschnecke und verringert die Heizleistung. -
Seite 26: Luftführung Reinigen
Installationsanleitung Reinigung der Rauchgaszüge Dieser Reinigungsvorgang muss im kalten Zustand des Ofens geschehen. Vergewissern Sie sich vorher, dass der Netzstecker gezogen ist. Um an die Rauchgaszüge zu gelangen, müssen vorher die Kugelköpfe der Reinigungsgestänge, sowie im Anschluss die obere Isoliermatte entfernt werden. Die Verschlussmuttern des Reinigungsdeckels mit Sechskant- schlüssel SW 13 lösen und abschrauben. -
Seite 27: Ersatzteile
Installationsanleitung Der Pelletkaminofen ist ein Heizgerät in dem feste Brennstoffe verfeuert werden. Daher sollte er mindestens einmal im Jahr, vorzugsweise zu Beginn der Heizperiode, von einem Fachmann gewartet werden. Diese Wartung verfolgt den Zweck, die einwandfreie Funktionstüchtigkeit aller Komponenten fest- bzw. sicherzustellen. Wir empfehlen Ihnen, mit Ihrem Installateur einen Jahreswartungsvertrag abzuschließen. Ersatzteile Verwenden Sie bei Bedarf ausschließlich Originalersatzteile. - Seite 28 CARL CAPITO Heiztechnik GmbH Mühlenbergstr. 12 • D-57290 Neunkirchen/Siegerland • Telefon (02735) 760-142 • Telefax (02735) 770-903 Internet: www.capito-heiztechnik.de • eMail-Adresse: heiztechnik@capito-gmbh.de...
