Verwandte Anleitungen für D-Link DHP-P306AV
Inhaltszusammenfassung für D-Link DHP-P306AV
- Seite 1 Version 4.0 | 08/22/2012 Benutzerhandbuch Powerline AV Passthrough Adapter DHP‑P306AV...
-
Seite 2: Vorwort
Vorwort D-Link behält sich das Recht vor, diese Veröffentlichung jederzeit nach Bedarf zu überarbeiten und inhaltliche Änderungen daran vorzunehmen, ohne jegliche Verpflichtung, Personen oder Organisationen von solchen Überarbeitungen oder Änderungen in Kenntnis zu setzen. Überarbeitungen des Handbuchs Version Datum Beschreibung 22. -
Seite 3: Inhaltsverzeichnis
Funktionen und Leistungsmerkmale ........5 Hardware-Überblick ..............6 LEDs ................... 6 Verbindung ................7 Hardware-Installation...............8 Verschlüsselung per Tastendruck ........... 9 Verwendung des Setup-Assistenten ........12 Konfiguration ................13 Main (Hauptseite) ...............14 Security (Sicherheit) ..............16 Hinweise und Überlegungen zur Powerline-Installation .. D-Link DHP-P306AV Benutzerhandbuch... -
Seite 4: Produktübersicht

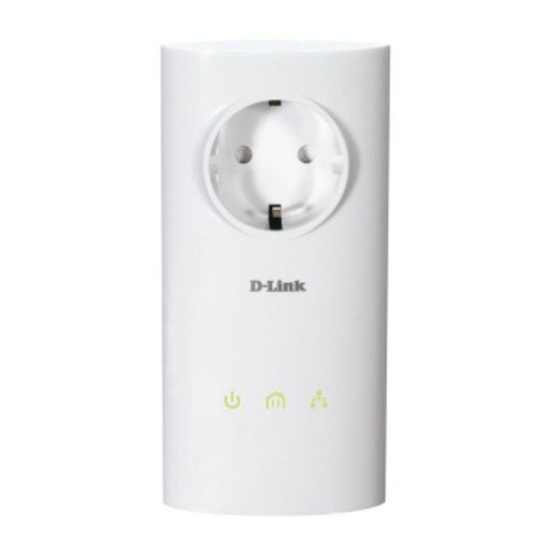

• D-Link DHP-P306AV Powerline AV Passthrough Adapter • Ethernet-Kabel • CD-ROM mit Software und Handbuch • Schnellinstallationsanleitung DHP-P307AV • D-Link DHP-P306AV Powerline AV Passthrough Adapter x2 • Kat5-Ethernetkabel x2 • CD-ROM mit Software und Handbuch • Installationsanleitung Systemanforderungen • Windows... -
Seite 5: Einführung
Abschnitt 1 - Produktübersicht Einführung D-Link stellt seinen 200 Mbit/s* schnellen Powerline AV Passthrough Adapter vor, mit dem Sie Ihre PC, Netzwerkgeräte und Spielkonsolen über das optimale Medium im eigenen Heim – die Trägerfrequenzanlage (TFA oder Powerline) – vernetzen und so Internetverbindungen, Drucker, Datenübertragung, Spiele und vieles mehr gemeinsam nutzen können. -
Seite 6: Hardware-Überblick
(Reset) oder die Simple connect button gedrückt wurden. • Aus Das Gerät empfängt keinen Strom. Ethernet-LED • Leuchtet durchgehend. Der Ethernet-Port ist verbunden, aber es besteht kein Datenverkehr. • Blinkt. Das Gerät überträgt Daten. • Aus Es existiert keine Ethernet-Verbindung. D-Link DHP-P306AV Benutzerhandbuch... -
Seite 7: Verbindung
Siehe Seite 9 für nähere Informationen. Rücksetztaste (Reset) Drücken und halten Sie die Taste 1 Sekunde lang, um die Einstellungen auf die werkseitigen Standardeinstellungen zurückzusetzen. Fast Ethernet-Port Schließen Sie das Kat5 Ethernet-Kabel an Ihren PC oder das Ethernet-Gerät an. D-Link DHP-P306AV Benutzerhandbuch... -
Seite 8: Hardware-Installation
Abschnitt 2 - Installation Hardware-Installation Stromanschluss Schließen Sie den DHP-P306AV an eine Wandsteckdose oder Steckerleiste an. Hinweis: Die Stromversorgung gilt als bestätigt, wenn die LED-Betriebsanzeige auf dem DHP-P306AV leuchtet. Ethernet-Kabel anschließen Schließen Sie das im Lieferumfang enthaltene Ethernetkabel ROOM A... -
Seite 9: Verschlüsselung Per Tastendruck
Drücken Sie nicht mehr als 3 Sekunden auf die Taste 'Simple Connect' (Einfach verbinden) des ersten Adapters. Sobald Sie die Taste loslassen, beginnt die LED-Betriebsanzeige zu blinken. Der Adapter erstellt einen privaten, nach dem Zufallsprinzip generierten Kodierungsschlüssel, den dann jeder Powerline AV Passthrough Adapter verwendet. D-Link DHP-P306AV Benutzerhandbuch... - Seite 10 Taste loslassen, beginnt die LED-Betriebsanzeige zu blinken. Hinweis: Beide 'Simple Connect'-Tasten müssen innerhalb von 2 Minuten gedrückt werden. Nach Durchführung der oben beschriebenen Schritte zur Netzwerkverschlüsselung, ist Ihr Powerline-Netz nun mit dem gleichen Kodierungsschlüssel sicher konfiguriert. D-Link DHP-P306AV Benutzerhandbuch...
- Seite 11 Abschnitt 2 - Installation ROOM C DHP-P306AV ROOM A ROOM B ROOM C DHP-P306AV DHP-P306AV DHP-P306AV Internet Router EXISTED PLC NETWORK D-Link DHP-P306AV Benutzerhandbuch...
-
Seite 12: Verwendung Des Setup-Assistenten
Führen Sie einfach die folgenden Schritte aus, um den Setup-Assistenten aufzurufen, der Sie schnell durch den Installationsvorgang führt. Legen Sie die D-Link DHP-P306AV-CD in das CD-ROM-Laufwerk ein. Sollte die CD auf Ihrem Computer nicht automatisch ausgeführt werden, klicken Sie auf Start > Ausführen. -
Seite 13: Konfiguration
Abschnitt 3 - Konfiguration Konfiguration Nach Beendigung des Installationsassistenten für das D-Link Powerline AV-Hilfsprogramm doppelklicken Sie auf das D-Link Powerline AV-Programmsymbol auf Ihrem Desktop, um die Konfiguration des DHP-P306AV zu starten. Doppelklicken Sie auf das Symbol für das D-Link PowerLine AV-Hilfsprogramm. -
Seite 14: Main (Hauptseite)
• Ein Quadrat - Als Daten- und Internetverbindung geeignet. Link Rate (Verbindungsrate): Zeigt die Verbindungsrate des angeschlossenen Geräts an. MAC Address (MAC-Adresse): Zeigt die MAC-Adresse des angeschlossenen Geräts an. Firmware-Version: Zeigt die Firmware-Version des angeschlossenen Geräts an. D-Link DHP-P306AV Benutzerhandbuch... - Seite 15 Factory Reset (Rücksetzen auf Werkseinstellung): Bietet Ihnen die Möglichkeit, zuerst ein Powerline-Gerät auszuwählen und dessen Kodierungsschlüssel und Firmware-Version auf die werkseitigen Standardeinstellungen zurückzusetzen. Firmware Upgrade: Das Firmware-Upgrade ist ausschließlich für ein lokales Gerät bestimmt. Wählen Sie die entsprechenden Firmware-Dateien und führen Sie den Vorgang aus. D-Link DHP-P306AV Benutzerhandbuch...
-
Seite 16: Security (Sicherheit)
• Lokales Gerät: Sie müssen vor dem Ändern des Kodierungsschlüssels das Gerätekennwort nicht eingeben. • Fernes Gerät: Sie müssen vor dem Ändern des Kodierungsschlüssels das Gerätekennwort eingeben. Hinweis: Jedes Gerät weist ein eindeutiges Gerätekennwort auf dem entsprechenden Etikett des Geräts auf. D-Link DHP-P306AV Benutzerhandbuch... - Seite 17 2. Sie können das Powerline-Hilfsprogramm verwenden, um alle Geräte innerhalb des bestehenden Powerline-Netzwerks und das neue Gerät zunächst auf den Standardkodierungsschlüssel zurückzusetzen. Folgen Sie dann den unter "Privaten Kodierungsschlüssel einrichten" beschriebenen Schritten 1 bis 4. Ihr Powerline-Netzwerk wird mit einem angepassten Kodierungsschlüssel sicher konfiguriert und alle Geräte können anschließend miteinander kommunizieren. D-Link DHP-P306AV Benutzerhandbuch...
-
Seite 18: Hinweise Und Überlegungen Zur Powerline-Installation
5. Um Stromunfälle (elektrischer Schlag) zu verhindern, schließen Sie unbedingt die Stromkabel an ordnungsgemäß geerdete Steckdosen an. 6. Das Powerline-Gerät ist mit einem Schuko-Stecker für eine ordnungsgemäße Erdung ausgestattet. Verwenden Sie keine Zwischenstecker oder Adapterstecker und entfernen Sie die Erdungsklemme nicht von dem Kabel. D-Link DHP-P306AV Benutzerhandbuch... - Seite 19 10. Das Gerät sollte dort platziert werden, wo eine ausreichende Belüftung gewährleistet werden kann. 11.Zweck dieses Produkts ist die Erstellung einer konstanten Netzwerkverbindung für Ihre Geräte. Wenn Sie dieses Produkt ausschalten möchten, ziehen Sie einfach den Netzstecker aus der Steckdose. D-Link DHP-P306AV Benutzerhandbuch...
-
Seite 20: Fehlerbehebung
• Ich habe zahlreiche Probleme bei der Konfiguration meines Netzwerks: Wenn Sie bei der Konfiguration des Netzwerks mit zwei oder mehr Powerline AV Passthrough Adaptern große Schwierigkeiten haben, setzen Sie alle Netzwerkadapter zurück, und konfigurieren Sie die Adapter noch einmal neu. D-Link DHP-P306AV Benutzerhandbuch... -
Seite 21: Technische Daten
• 0°C ~ 40°C • 100-240 V Wechselstrom, 50/60 Hz, 0,1 A Lagertemperatur UK-Typ • -10°C ~ 70°C • 100-240 V Wechselstrom, 50/60 Hz, 0,1 A Feuchtigkeit FR-Typ • Betrieb: 10% ~ 90% RLF • 100-240 V Wechselstrom, 50/60 Hz, 0,1 A • Lagerung: 5% ~ 90% RLF D-Link DHP-P306AV Benutzerhandbuch...
