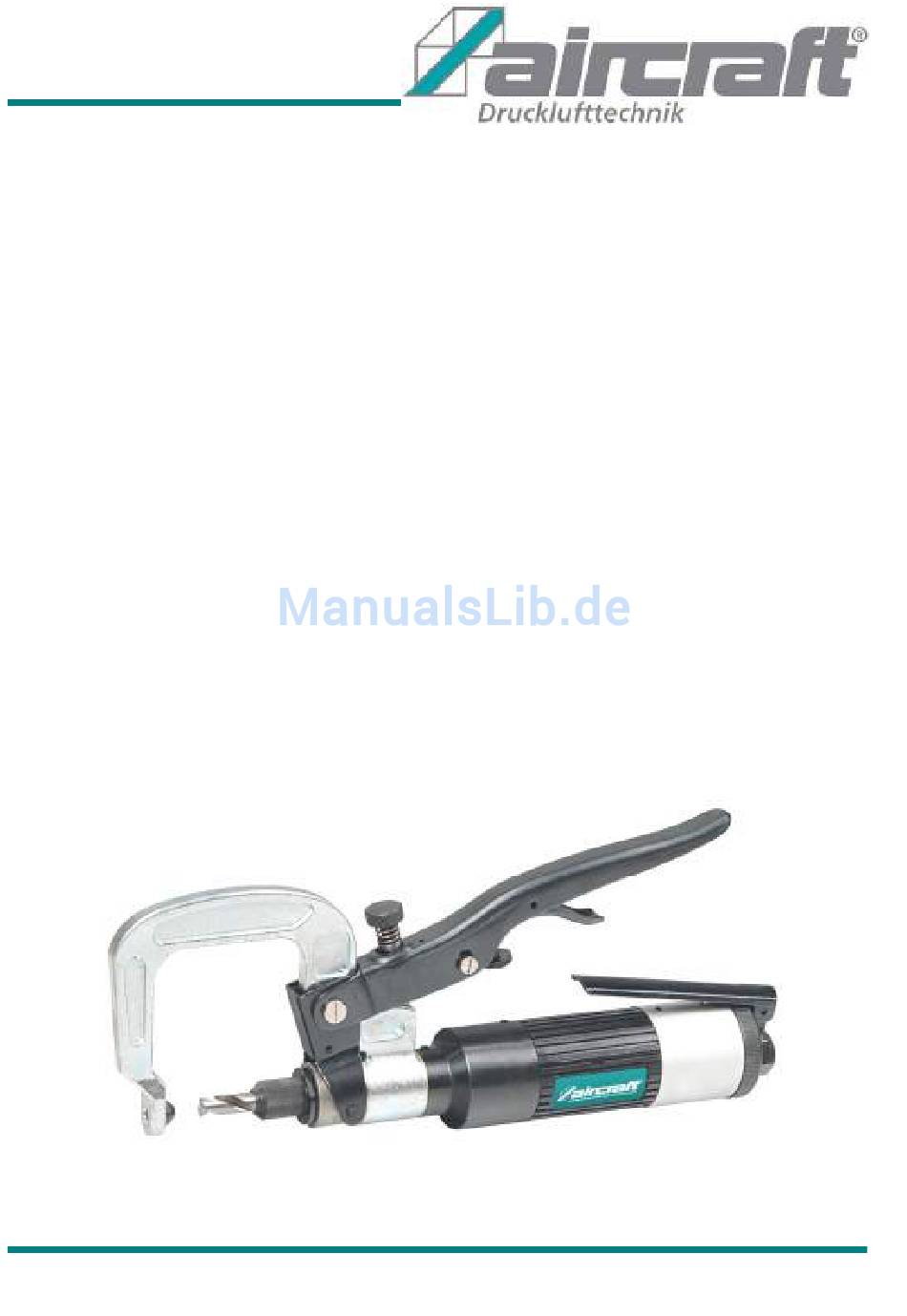

- Seite 1 Bedienungsanleitung für Schweißpunktfräser SF PRO 01.01.2008 Stand...
- Seite 2 Stand: 01.01.2008 Sehr geehrter Kunde, vielen Dank für den Kauf eines Produktes von Aircraft. Unsere Produkte und Maschinen bieten ein Höchstmaß an Qualität, technisch optimale Lösungen und überzeugen durch ein hervorragendes Preis- Leistungs-Verhältnis. Ständige Weiterentwicklungen und Produktinnovationen gewähren jederzeit einen aktuellen Stand an Technik und Sicherheit.
-
Seite 3: Bestimmungsgemäße Verwendung
Betriebsanleitung Schweißpunktfräser SF PRO Stand: 01.01.2008 1. Bestimmungsgemäße Verwendung Der Schweißpunktfräser SF PRO ist ein druckluftbetriebenes, handliches Werkzeug zum präzisen Ent- fernen von Schweißpunkten ohne Beschädigung weiterer Blechschichten. Die Frästiefe ist präzise ein- stellbar. Achtung: Das Werkzeug darf nur im technisch einwandfreien Zustand betrieben werden. Eventuelle Störun- gen müssen umgehend beseitigt werden. -
Seite 4: Sicherheitshinweise Speziell
Luftverbrauch ................240 Liter/min Gewicht ..................1,3 kg * Die Druckangaben beziehen sich auf den Eingangsdruck am Werkzeug. Dementsprechend ist der Ein- stelldruck an der Druckluftquelle zu wählen, um die Verluste in der Zuleitung auszugleichen. © Aircraft Drucklufttechnik. Alle Rechte und Irrtümer vorbehalten. -
Seite 5: Bedienung
Füllleistung und einer Behältergröße von mindestens 25 Liter. Die erzeugte Luft muss gereinigt, konden- satfrei und ölvernebelt sein. Vor der ersten Inbetriebnahme unbedingt einige Tropfen Aircraft Spezial- Druckluftöl in den Luftanschluss des Werkzeuges einfüllen, damit sofort eine gute Schmierung vorhanden ist. -
Seite 6: Wartung, Instandhaltung Und Reinigung
Schäden, die am Produkt entstanden sind, werden unentgeltlich durch Ersatzlieferung oder Reparatur be- seitigt. Die Abwicklung der Haftungsansprüche erfolgt nach Wahl der Firma AIRCRAFT oder aber über ei- nen ihrer Händler. Als Voraussetzung gilt das Einreichen eines maschinell erstellten Kaufbelegs im Origi- nal, in dem das Kaufdatum und der Produkttyp ersichtlich sein müssen. -
Seite 7: Explosionszeichnung Schweißpunktfräser Sf Pro
Kugellager Anschlag Schraube Scheibe Scheibe Ventilstift Spindel Stütze Ventilfeder Nadellager Stift O-Ring Stift Anschlag O-Ring Planetenrad Betätigungshebel Ventilschraube Paßfeder Feder Kunststoffhülse Scheibe Stellschraube Motorgehäuse Kugellager Schraube Kappe Spindel Feder Kugellager Sicherungsring Stellschraube © Aircraft Drucklufttechnik. Alle Rechte und Irrtümer vorbehalten. -
Seite 8: Ce-Konformitätserklärung
Die Beschreibung wurde nach bestem Wissen und Gewissen erstellt. Die Betriebsanleitung ist nur für den Betreiber und dessen Personal bestimmt. Kein Teil dieser Beschreibung darf ohne schriftliche Genehmigung von Aircraft, in welcher Form auch immer, vervielfältigt oder übermittelt werden. © Aircraft Drucklufttechnik. Alle Rechte und Irrtümer vorbehalten.
