Iwata Eclipse HP-BCS Bedienungsanleitung

200193 I 135 2 8531060 Nadel Feder
200135 I 170 2 98531410 Feder Führung
200137 I 617 1 8014590 Nadel 0.5 mm
200168 I 617 2 8531360 Nadel 0.35 mm
200140 I 120 1 8531080 Nadelfeststellschraube
200169 I 619 1 8534380 Griff / Endstück
Griff (Opt)m.
195921 I 155 2
Farbmengenregulierung
200143 I 618 1 8535380 Deckel für Becher
200171 I 070 3 13409130 Seitenbecher 1/8 Oz.
195914 I 070 4 Seitenbecher W/Deckel 1/4 Oz. HP-CS
195916 I 095 6 Untere Abdeckung
Dichtung f. Bodenschraube
195920 I 150 5
Seitenbecher
200147 I 045 2 8534010 Abdeckung
200768 I 165 1 8530060 Werkzeug
200148 I 630 1 VIM6301 Eclipse Werkzeug
Import und Vertrieb durch:
CREATEX Handels-GmbH
Kirchhoffstraße 7
D-24568 Kaltenkirchen
: 04191/882 77
Fax: 04191/859 12
http://www.createx.de
e-mail: info@createx.de
Unser komplettes Lieferprogramm finden Sie unter
Wir beliefern ausschließlich den Fachhandel.
01.11.2016
HP-BCS 15
alle Modelle 16
HP-BCS 17
HP-BS/CS/SBS 17
alle Modelle 18
alle Modelle 19
alle Modelle 19
HP-CS 21
HP-SBS 22
22
HP-SBS 22 A
HP-SBS 22 B
HP-SBS 23
alle Modelle 45
alle Modelle
http://www.createx.de

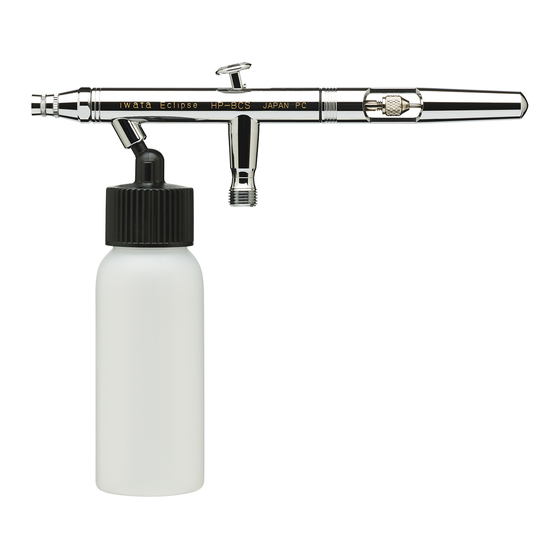

Bedienungsanleitung für IWATA Eclipse HP-BCS
Art.-Nr. 200 023 (ELC2000)
Düsenstärke: 0,5 mm
(umrüstbar auf 0,3 mm)
Unsere Airbrush-Serien zeichnen sich durch besondere Eigenschaften aus. Einige der
besten und bekanntesten Künstler der Welt arbeiten damit. Künstler vertrauen auf IWATA
aufgrund der überzeugenden Produktqualität. Um Ihnen zu helfen Ihre Ideen bestmöglich
umzusetzen, produziert IWATA die innovativsten Farbspritzpistolen von höchster Qualität
– entwickelt und getestet von Künstlern für Künstler. Alle IWATA-Produkte werden
kompromisslos nach den höchsten Standards designed und entwickelt
Jede Serie bietet spezielle Vorteile für die unterschiedlichen Anwendungen, alle sind
lösemittelbeständig.
Bei der IWATA Eclipse HP-BCS handelt es sich um einen sogenannten Double-Action-
Farbspritzapparat. Durch Herunterdrücken des Hebels reguliert man die Luftmenge, durch
Zurückziehen die Farbmenge. Durch beliebige Kombination dieser Funktionen kann eine
Vielzahl von Effekten erreicht werden. Grundsätzlich sollte man jedoch mit "Luft" (d.h.
Herunterdrücken des Hebels) beginnen und ebenso mit "Luft" aufhören.
Luftanschluss und Farbe
Schließen Sie den Apparat mittels Schlauch an eine geeignete Druckluftquelle an. Eine
Vielzahl von Kombinationen ist möglich, bitte fragen Sie Ihren Fachhändler. Der Luftdruck
sollte zwischen 1,0 und 2,5 bar liegen. Je nach Düsenstärke sind alle gängigen
Airbrushfarben geeignet, evtl. ist die Farbe entsprechend zu verdünnen. Bitte vor
Inbetriebnahme die Pistole mit entsprechendem
durchspritzen.
Reinigen des Apparates
Restliche Farbe heraus spritzen. Mit einem der Farbe entsprechend geeignetem Löse-
bzw. Reinigungsmittel kräftig ausspritzen (Sicherheitshinweise des Reinigungsmittels
beachten)! Vor längeren Arbeitspausen empfehlen wir, die Nadel auszubauen.
Ausbau Sprühkopf und Nadel
a) Gerät von Farbe reinigen
b) Gerät von der Luftquelle trennen
c) Endstück(19) abschrauben
d) Nadelfeststellschraube(18) lösen
e) Nadel(17) herausziehen
f) Sprühkopf:Nadelkappe(1),Düsenkappe(2),Kopf(3) abschrauben
Düse(4/5)entnehmen(bei 0,3 mm 2-teilig)
Reinigungsmittel einmal kurz
