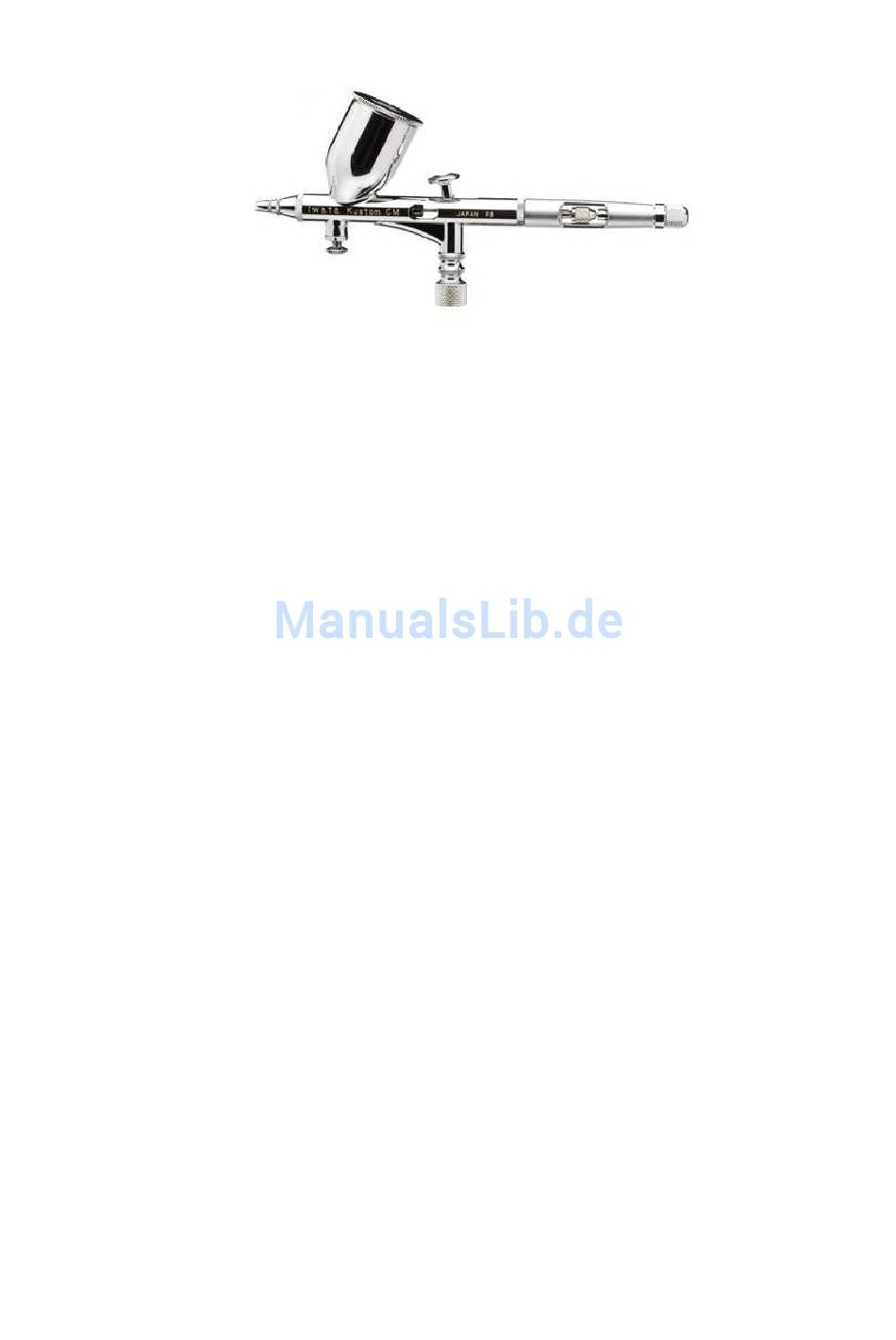

Bedienungsanleitung für IWATA Kustom Micron CM
Art.-Nr. 200 081
Düsenstärke: 0,23 mm
Unsere Airbrush-Serien zeichnen sich durch besondere Eigenschaften aus. Einige der
besten und bekanntesten Künstler der Welt arbeiten damit. Künstler vertrauen auf IWATA
aufgrund der überzeugenden Produktqualität. Um Ihnen zu helfen Ihre Ideen
bestmöglichst umzusetzen, produziert IWATA die innovativsten Farbspritzpistolen von
höchster Qualität – entwickelt und getestet von Künstlern für Künstler. Alle IWATA-
Produkte werden kompromisslos nach den höchsten Standards designed und entwickelt
Jede Serie bietet spezielle Vorteile für die unterschiedlichen Anwendungen, alle sind
lösemittelbeständig.(gilt nicht für Aceton und ätzende Lösungen)
Bei der IWATA Kustom Micron CM handelt es sich um einen sogenannten Double-Action-
Farbspritzapparat. Durch Herunterdrücken des Hebels reguliert man die Luftmenge, durch
Nachhintenziehen die Farbmenge. Durch beliebige Kombination dieser Funktionen kann
eine Vielzahl von Effekten erreicht werden. Grundsätzlich sollte man jedoch mit "Luft" (d.h.
Herunterdrücken des Hebels) beginnen und ebenso mit "Luft" aufhören. Durch Drehen an
der Endschraube(25-2) lässt sich die Farbmenge voreinstellen bzw. begrenzen. Um die
bessere
Luftkontrolle
beim
Feinsprühen
zu
haben,
kann
die
Luft
an
der
Luftmengenregulierung(27) voreingestellt werden.
Luftanschluß und Farbe
Schließen Sie den Apparat mittels Schlauch an eine geeignete Druckluftquelle an. Eine
Vielzahl von Kombinationen ist möglich, bitte fragen Sie Ihren Fachhändler. Der Luftdruck
sollte zwischen 1,0 und 2,5 bar liegen. Je nach Düsenstärke sind alle gängigen
Airbrushfarben geeignet, evtl. ist die Farbe entsprechend zu verdünnen. Bitte vor
Inbetriebnahme die Schutzkappe abziehen, die Endschraube etwas lösen,so dass der
Fingerhebel sich nach hinten ziehen lässt und die Pistole mit entsprechendem
Reinigungsmittel kurz durchspritzen.
Reinigen des Apparates
Restliche Farbe ausspritzen. Mit einem der Farbe entsprechend geeignetem Löse- bzw.
Reinigungsmittel
kräftig
ausspritzen
(Sicherheitshinweise
des
Reinigungsmittels
beachten)! Vor längeren Arbeitspausen empfehlen wir, den Kopf und die Nadel
auszubauen.
Werbung
Verwandte Anleitungen für Iwata Kustom Micron CM
Inhaltszusammenfassung für Iwata Kustom Micron CM
- Seite 1 Jede Serie bietet spezielle Vorteile für die unterschiedlichen Anwendungen, alle sind lösemittelbeständig.(gilt nicht für Aceton und ätzende Lösungen) Bei der IWATA Kustom Micron CM handelt es sich um einen sogenannten Double-Action- Farbspritzapparat. Durch Herunterdrücken des Hebels reguliert man die Luftmenge, durch Nachhintenziehen die Farbmenge.
- Seite 2 Ausbau Sprühkopf und Nadel a) Gerät von Farbe reinigen b) Gerät von der Luftquelle trennen c) Endstück (25) abschrauben d) Nadelfeststellschraube (24) lösen e) Nadel (23) herausziehen f) Sprühkopf (7) abschrauben Zerlegen des Sprühkopfes a) Nadelkappe (1) abschrauben b) Düsenkappe (2) abschrauben c) Düse (4) mit dem beigelegtem Schlüssel (32) abschrauben Einbau Sprühkopf und Nadel a) Kopf (6) anschrauben und Sprühkopfteile anschrauben (Düse mit beigelegtem...
- Seite 3 Sicherheitshinweise: Seien Sie im Umgang mit der Nadel vorsichtig. Da sie sehr spitz ist, kann sie leicht zu Verletzungen führen. Beachten Sie die Sicherheitshinweise der Farb- bzw. der Reinigungsmittelhersteller. - lösen Sie den Apparat von der Druckluft bevor Sie etwas demontieren - lassen Sie keine Kinder unbeaufsichtigt mit dem Apparat, es ist kein Spielzeug! Explosions-Zeichnung Teile-Nr.
- Seite 4 Garantie Auf alle IWATA-Spritzpistolen gewähren wir eine Garantie von 5 Jahren ab Kaufdatum. Die Garantie bezieht sich nur auf Material- bzw. Produktionsfehler. Jedes Teil,welches innerhalb dieser Frist fehlerhaft wird, wird von uns ausgetauscht oder repariert.Nadeln und Düsen sind Verschleißteile und müssen von Zeit zu Zeit ersetzt werden,sie sind daher von der Garantie ausgeschlossen.
