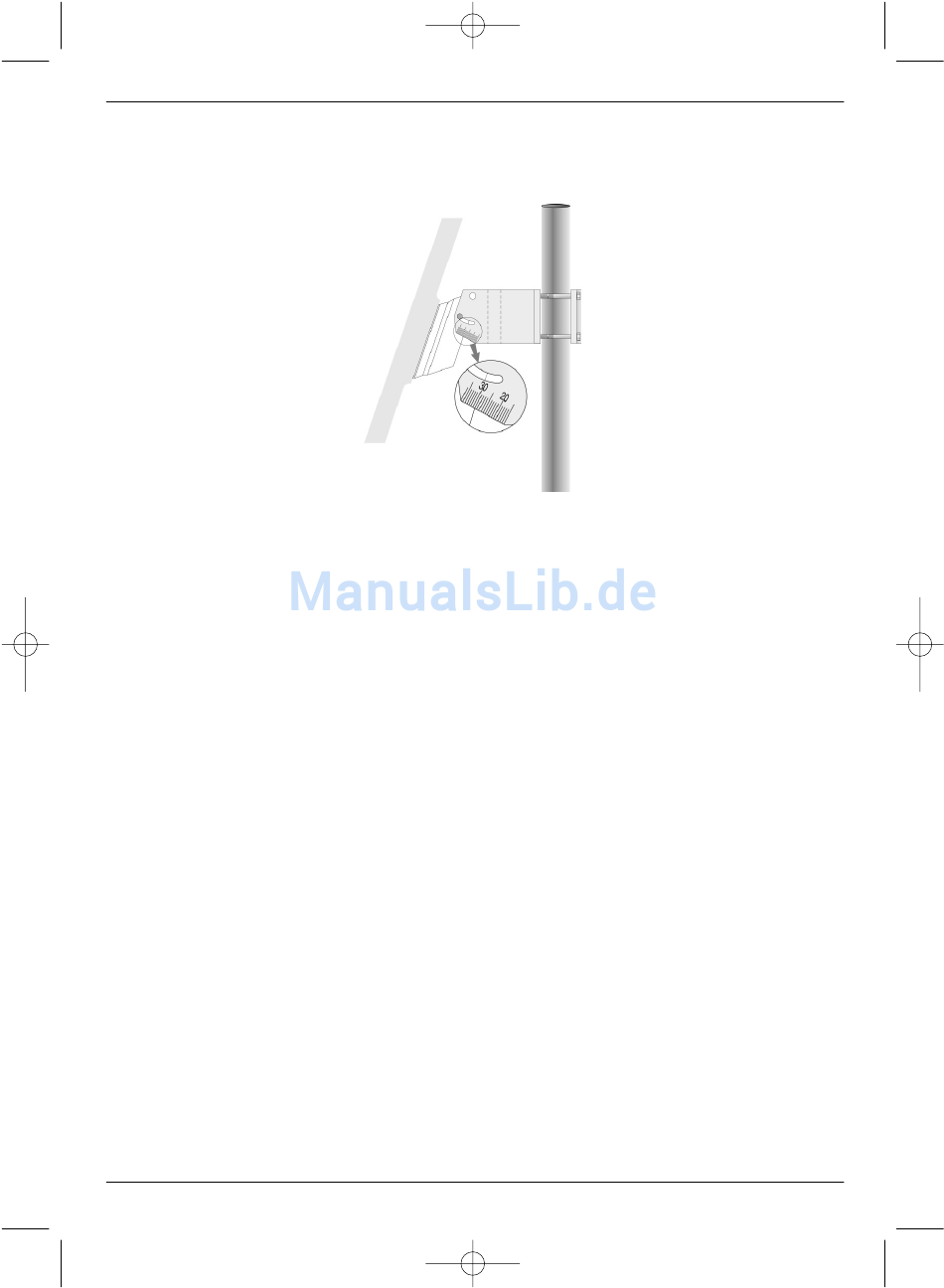

6. Einstellen des Elevationswinkels

Entnehmen Sie aus Tabelle 1 den Ihrem Montageort entsprechenden Elevationswinkel (EL)
und stellen Sie diesen mit Hilfe der Gradeinteilung an der Befestigung ein.

7. Ausrichtung der Antenne

Um die Installation zu vereinfachen, sollten Sie die Einstellung mit einem Meßgerät durch-
führen. Steht Ihnen ein solches nicht zur Verfügung, können Sie die Einstellung auch mit
Hilfe eines DVB-Receivers und eines Fernsehgerätes vornehmen. Nehmen Sie die entspre-
chenden Geräte mit zur Digitenne. Verbinden Sie das LNB Ihrer Digitenne durch ein geeig-
netes Koaxialkabel mit dem LNB-Eingang Ihres DVB-Receivers (beachten Sie ggf. die bei-
liegende Anleitung Ihres Satellitenreceivers). Schließen Sie den DVB-Receiver gemäß der
Receiveranleitung an Ihr Fernsehgerät an und stellen Sie, falls Sie die Geräte nicht durch
ein Scartkabel verbunden haben, Ihr Fernsehgerät auf den Sendekanal des Receivers ein.
TechniSat DVB-Receiver ( Digicom1/TechniBox CAM1) verfügen über eine Signalanzeige,
mit deren Hilfe Sie die Ausrichtung der Digitenne vornehmen können. Rufen Sie dazu das
Menü LNB-Einstellungen auf und geben Sie dem Menü entsprechend die Daten eines
gewünschten Transponders ein (Transponderdaten werden in Fachzeitschriten z.B. Infosat
oder im Internet veröffentlicht). Nun können Sie mit der Ausrichtung der Digitenne beginnen:
Drehen Sie die TechniSat Digitenne sehr langsam von Osten nach Westen. Beobachten Sie
dabei die Signalanzeige Ihres DVB-Receivers auf dem Fernsehbildschirm, bis diese ein
Signal anzeigt. Optimieren Sie den Empfang auf maximale Anzeige. Überprüfen Sie
anhand des DVB-Receivers, ob die empfangene Position der gewünschten
Satellitenposition entspricht, indem Sie im Normalbetrieb Programme der entsprechenden
Satellitenposition einstellen. Werden die gewünschten Programme empfangen, stellen Sie
wieder das Menü LNB-Einstellungen ein und optimieren Sie wiederum Azimut- und
Elevationseinstellung anhand der Signalstärkenanzeige.
Sollten keine Programme empfangen werden, wiederholen Sie diese Prozedur um die richti-
ge Satellitenposition zu finden. Kontrollieren Sie ggf. noch einmal die Elevationseinstellung
und überprüfen Sie ob der Montagemast auch korrekt senkrecht montiert ist.
Nachdem Sie die richtige Satellitenposition gefunden haben, befestigen Sie alle Schrauben,
beachten Sie dabei, daß Sie die Position nicht mehr verstellen.
ACHTUNG:
Bitte beachten Sie, daß Sie im Freien bei Regen kein Fernsehgerät und keinen DVB-
Receiver zur Einstellung benutzen können.
