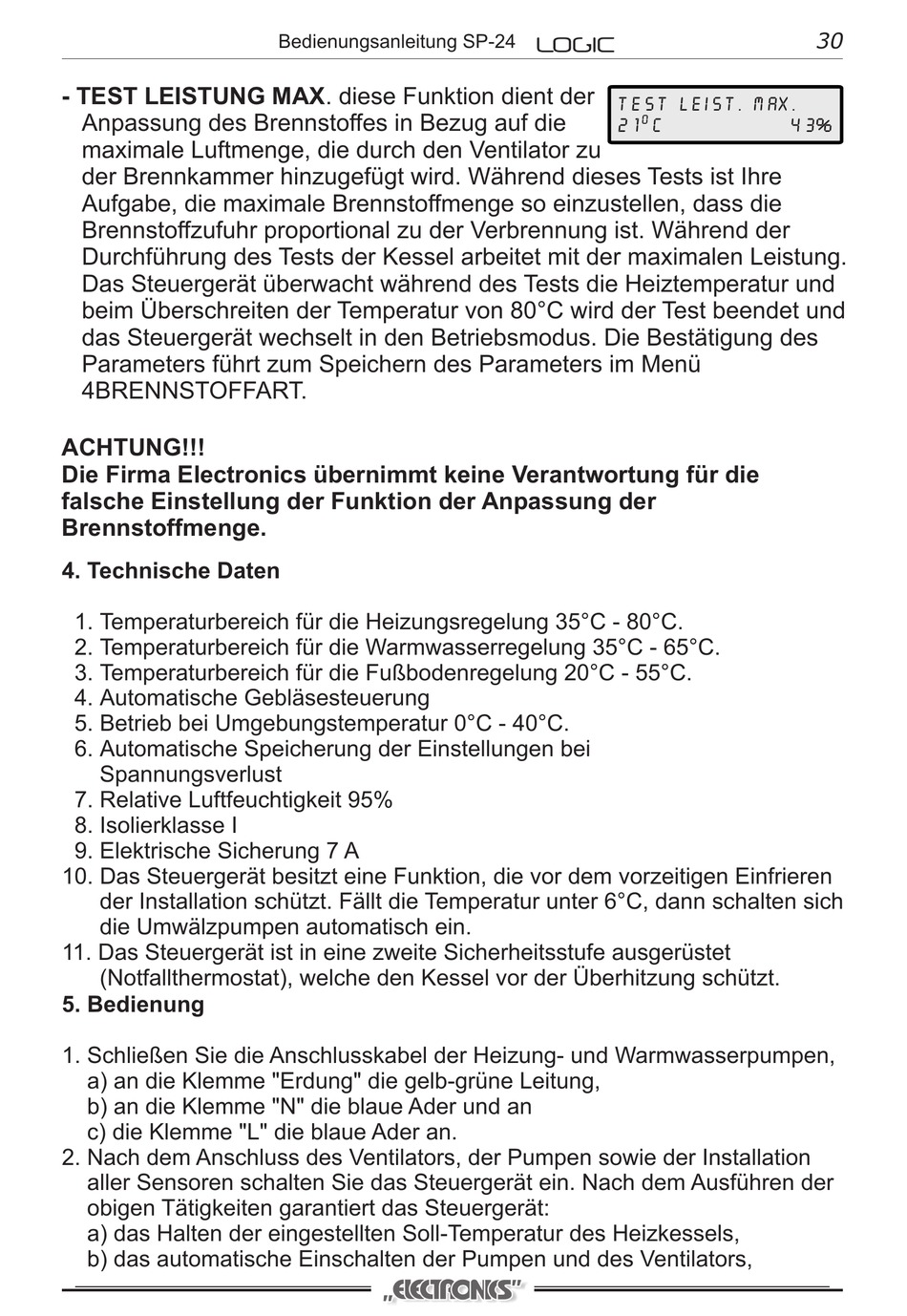

LOGIC SP-24 Bedienungsanleitung Seite 8

- TEST LEISTUNG MAX. diese Funktion dient der
Anpassung des Brennstoffes in Bezug auf die
maximale Luftmenge, die durch den Ventilator zu
der Brennkammer hinzugefügt wird. Während dieses Tests ist Ihre
Aufgabe, die maximale Brennstoffmenge so einzustellen, dass die
Brennstoffzufuhr proportional zu der Verbrennung ist. Während der
Durchführung des Tests der Kessel arbeitet mit der maximalen Leistung.
Das Steuergerät überwacht während des Tests die Heiztemperatur und
beim Überschreiten der Temperatur von 80°C wird der Test beendet und
das Steuergerät wechselt in den Betriebsmodus. Die Bestätigung des
Parameters führt zum Speichern des Parameters im Menü
4BRENNSTOFFART.
ACHTUNG!!!
Die Firma Electronics übernimmt keine Verantwortung für die
falsche Einstellung der Funktion der Anpassung der
Brennstoffmenge.
4. Technische Daten
1. Temperaturbereich für die Heizungsregelung 35°C - 80°C.
2. Temperaturbereich für die Warmwasserregelung 35°C - 65°C.
3. Temperaturbereich für die Fußbodenregelung 20°C - 55°C.
4. Automatische Gebläsesteuerung
5. Betrieb bei Umgebungstemperatur 0°C - 40°C.
6. Automatische Speicherung der Einstellungen bei
Spannungsverlust
7. Relative Luftfeuchtigkeit 95%
8. Isolierklasse I
9. Elektrische Sicherung 7 A
10. Das Steuergerät besitzt eine Funktion, die vor dem vorzeitigen Einfrieren
der Installation schützt. Fällt die Temperatur unter 6°C, dann schalten sich
die Umwälzpumpen automatisch ein.
11. Das Steuergerät ist in eine zweite Sicherheitsstufe ausgerüstet
(Notfallthermostat), welche den Kessel vor der Überhitzung schützt.
5. Bedienung
1. Schließen Sie die Anschlusskabel der Heizung- und Warmwasserpumpen,
a) an die Klemme "Erdung" die gelb-grüne Leitung,
b) an die Klemme "N" die blaue Ader und an
c) die Klemme "L" die blaue Ader an.
2. Nach dem Anschluss des Ventilators, der Pumpen sowie der Installation
aller Sensoren schalten Sie das Steuergerät ein. Nach dem Ausführen der
obigen Tätigkeiten garantiert das Steuergerät:
a) das Halten der eingestellten Soll-Temperatur des Heizkessels,
b) das automatische Einschalten der Pumpen und des Ventilators,
Bedienungsanleitung SP-24
test leist. max.
0
21 C
30
43%
