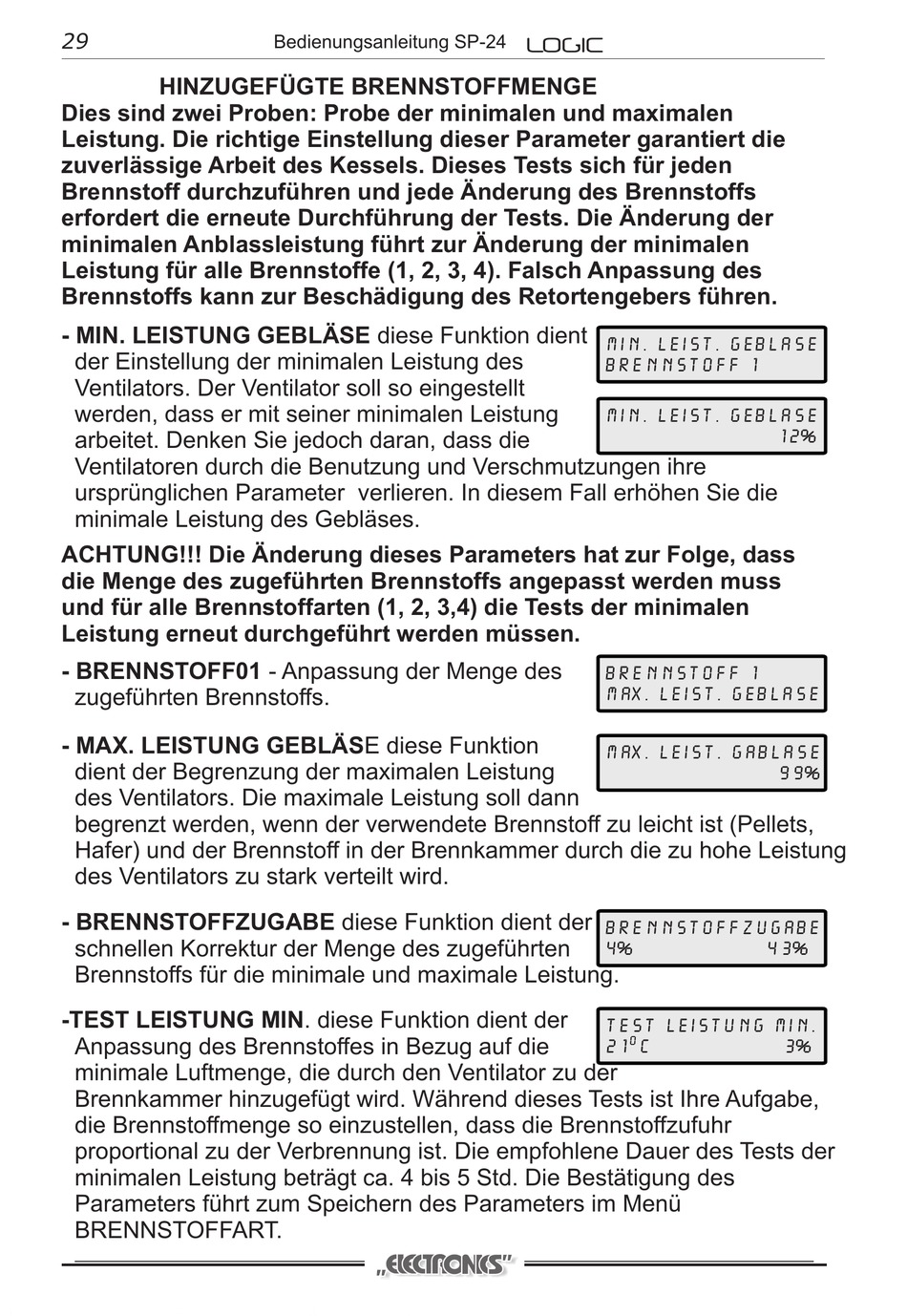

LOGIC SP-24 Bedienungsanleitung Seite 7

29
HINZUGEFÜGTE BRENNSTOFFMENGE
Dies sind zwei Proben: Probe der minimalen und maximalen
Leistung. Die richtige Einstellung dieser Parameter garantiert die
zuverlässige Arbeit des Kessels. Dieses Tests sich für jeden
Brennstoff durchzuführen und jede Änderung des Brennstoffs
erfordert die erneute Durchführung der Tests. Die Änderung der
minimalen Anblassleistung führt zur Änderung der minimalen
Leistung für alle Brennstoffe (1, 2, 3, 4). Falsch Anpassung des
Brennstoffs kann zur Beschädigung des Retortengebers führen.
- MIN. LEISTUNG GEBLÄSE diese Funktion dient
der Einstellung der minimalen Leistung des
Ventilators. Der Ventilator soll so eingestellt
werden, dass er mit seiner minimalen Leistung
arbeitet. Denken Sie jedoch daran, dass die
Ventilatoren durch die Benutzung und Verschmutzungen ihre
ursprünglichen Parameter verlieren. In diesem Fall erhöhen Sie die
minimale Leistung des Gebläses.
ACHTUNG!!! Die Änderung dieses Parameters hat zur Folge, dass
die Menge des zugeführten Brennstoffs angepasst werden muss
und für alle Brennstoffarten (1, 2, 3,4) die Tests der minimalen
Leistung erneut durchgeführt werden müssen.
- BRENNSTOFF01 - Anpassung der Menge des
zugeführten Brennstoffs.
- MAX. LEISTUNG GEBLÄSE diese Funktion
dient der Begrenzung der maximalen Leistung
des Ventilators. Die maximale Leistung soll dann
begrenzt werden, wenn der verwendete Brennstoff zu leicht ist (Pellets,
Hafer) und der Brennstoff in der Brennkammer durch die zu hohe Leistung
des Ventilators zu stark verteilt wird.
- BRENNSTOFFZUGABE diese Funktion dient der
schnellen Korrektur der Menge des zugeführten
Brennstoffs für die minimale und maximale Leistung.
-TEST LEISTUNG MIN. diese Funktion dient der
Anpassung des Brennstoffes in Bezug auf die
minimale Luftmenge, die durch den Ventilator zu der
Brennkammer hinzugefügt wird. Während dieses Tests ist Ihre Aufgabe,
die Brennstoffmenge so einzustellen, dass die Brennstoffzufuhr
proportional zu der Verbrennung ist. Die empfohlene Dauer des Tests der
minimalen Leistung beträgt ca. 4 bis 5 Std. Die Bestätigung des
Parameters führt zum Speichern des Parameters im Menü
BRENNSTOFFART.
Bedienungsanleitung SP-24
min. leist. geblase
brennstoff 1
min. leist. geblase
brennstoff 1
max. leist. geblase
max. leist. gablase
brennstoffzugabe
4% 43%
test leistung min.
0
21 C
12%
99%
3%
