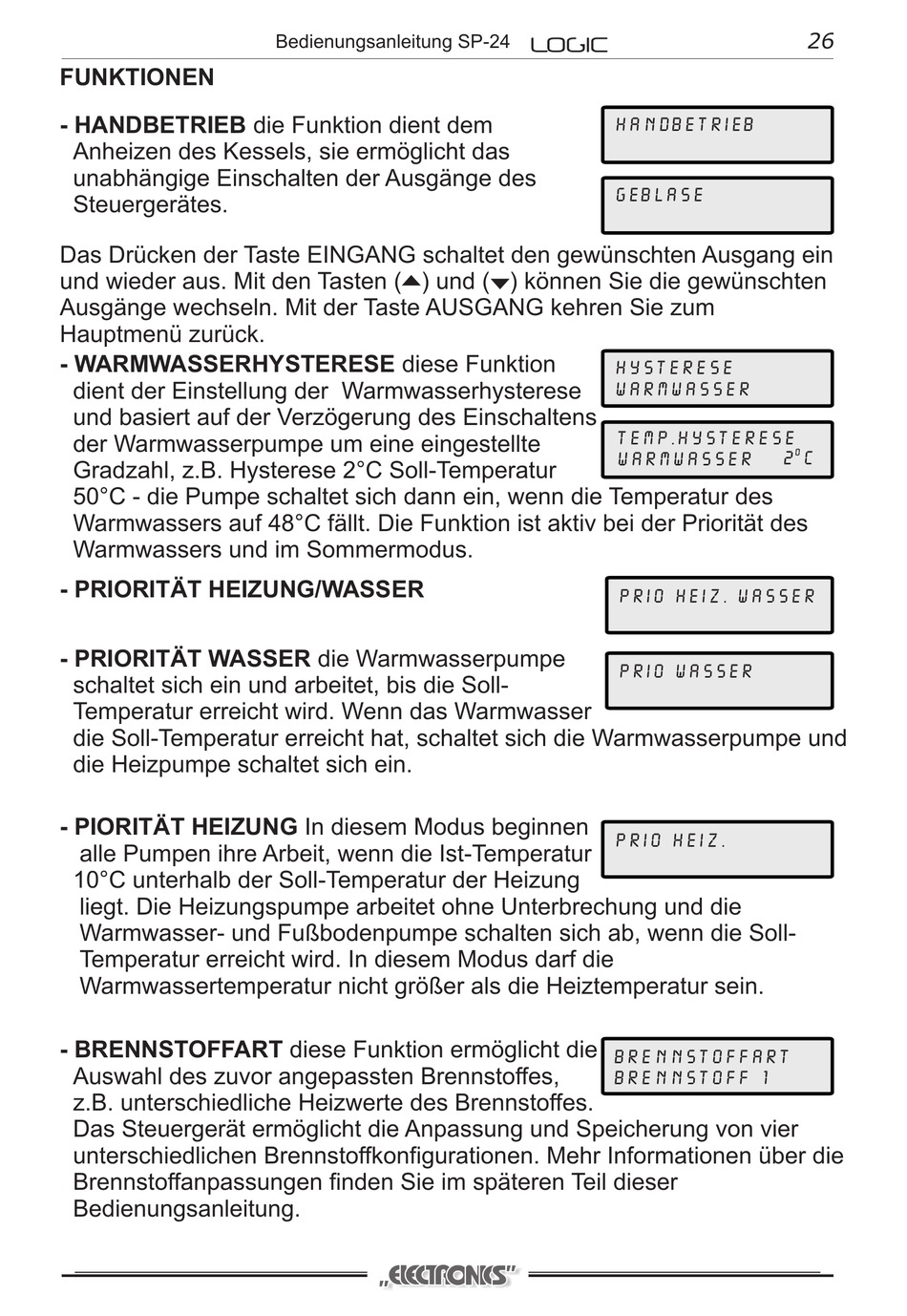

LOGIC SP-24 Bedienungsanleitung Seite 4

FUNKTIONEN
- HANDBETRIEB die Funktion dient dem
Anheizen des Kessels, sie ermöglicht das
unabhängige Einschalten der Ausgänge des
Steuergerätes.
Das Drücken der Taste EINGANG schaltet den gewünschten Ausgang ein
und wieder aus. Mit den Tasten ( ) und ( ) können Sie die gewünschten
Ausgänge wechseln. Mit der Taste AUSGANG kehren Sie zum
Hauptmenü zurück.
- WARMWASSERHYSTERESE diese Funktion
dient der Einstellung der Warmwasserhysterese
und basiert auf der Verzögerung des Einschaltens
der Warmwasserpumpe um eine eingestellte
Gradzahl, z.B. Hysterese 2°C Soll-Temperatur
50°C - die Pumpe schaltet sich dann ein, wenn die Temperatur des
Warmwassers auf 48°C fällt. Die Funktion ist aktiv bei der Priorität des
Warmwassers und im Sommermodus.
- PRIORITÄT HEIZUNG/WASSER
- PRIORITÄT WASSER die Warmwasserpumpe
schaltet sich ein und arbeitet, bis die Soll-
Temperatur erreicht wird. Wenn das Warmwasser
die Soll-Temperatur erreicht hat, schaltet sich die Warmwasserpumpe und
die Heizpumpe schaltet sich ein.
- PIORITÄT HEIZUNG In diesem Modus beginnen
alle Pumpen ihre Arbeit, wenn die Ist-Temperatur
10°C unterhalb der Soll-Temperatur der Heizung
liegt. Die Heizungspumpe arbeitet ohne Unterbrechung und die
Warmwasser- und Fußbodenpumpe schalten sich ab, wenn die Soll-
Temperatur erreicht wird. In diesem Modus darf die
Warmwassertemperatur nicht größer als die Heiztemperatur sein.
- BRENNSTOFFART diese Funktion ermöglicht die
Auswahl des zuvor angepassten Brennstoffes,
z.B. unterschiedliche Heizwerte des Brennstoffes.
Das Steuergerät ermöglicht die Anpassung und Speicherung von vier
unterschiedlichen Brennstoffkonfigurationen. Mehr Informationen über die
Brennstoffanpassungen finden Sie im späteren Teil dieser
Bedienungsanleitung.
Bedienungsanleitung SP-24
handbetrieb
geblase
hysterese
warmwasser
temp.hysterese
2
warmwasser
prio heiz. wasser
prio wasser
prio heiz.
brennstoffart
brennstoff 1
26
0
C
