2.3. Elektrisches Anschlussschema
Das AquaControl+ bietet ihrer Regenwassernutzungsanlage einen Trockenlauf-
schutz für die Pumpe bzw. das Hauswasserwerk. Damit dieser Trockenlaufschutz
richtig arbeiten kann, muss Ihre Regenwassernutzungsanlage elektrisch nach
folgendem Schema angeschlossen werden:
230V AC
(Netz)

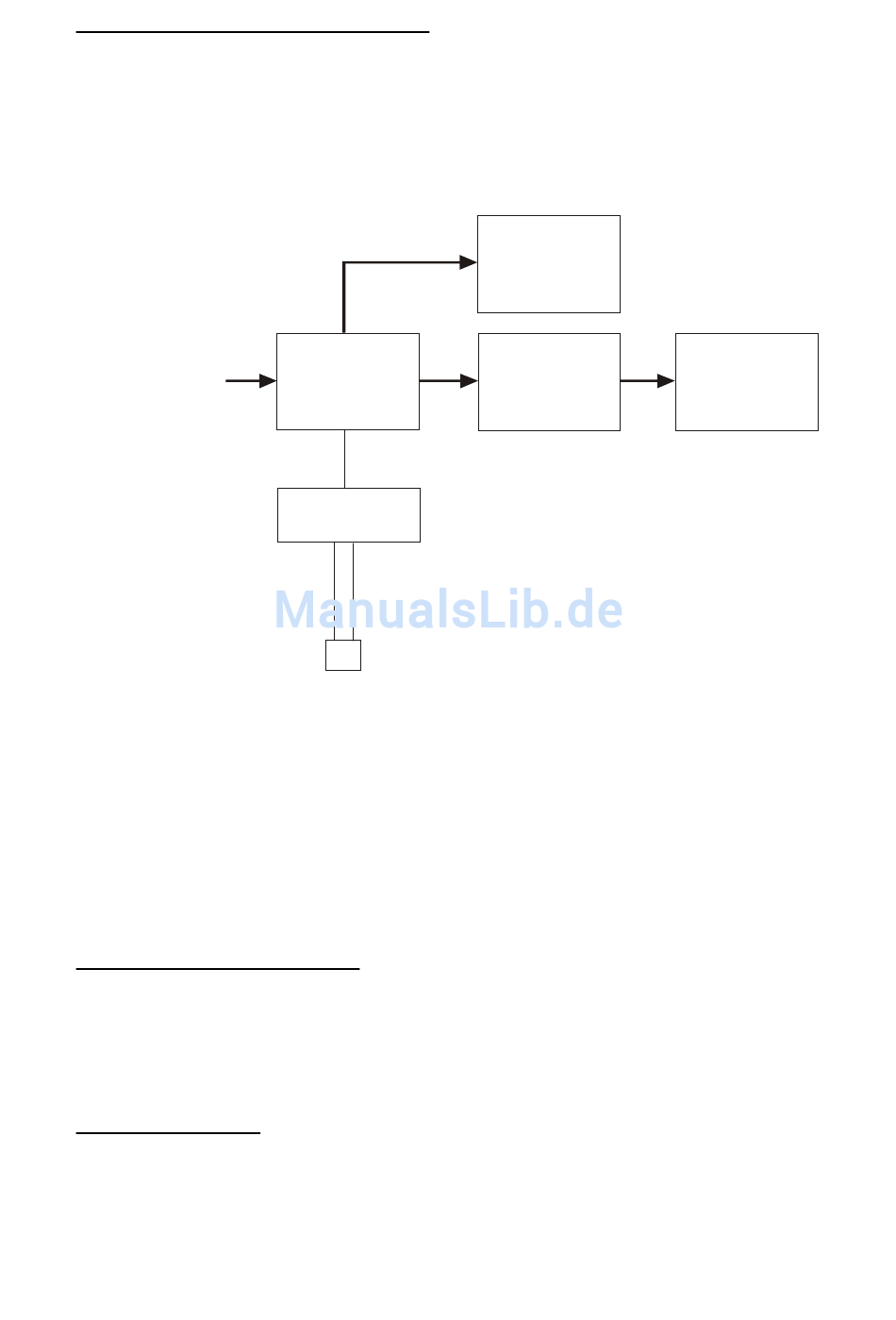

Abbildung 5: elektrisches Anschlussschema
Hinweis:
Falls die von Ihnen verwendete Pumpe (bzw. das Hauswasserwerk) über einen
eigenen Trockenlaufschutz verfügt, kann gegebenenfalls auf den Trockenlaufschutz
über das AquaControl+ verzichtet werden.
2.4 Anschluss Magnetventil
Verbinden Sie den Stecker des Magnetventils mit der mittleren Kupplung [8] der
Steuerelektronik (Siehe Abbildung 1 auf Seite 2).
3.Inbetriebnahme
Überzeugen Sie sich vor der Inbetriebnahme davon, dass alle für Netzspannung zu-
AquaControl+
Datenleitung
( 12V )
Meßwertauf-
nehmer
Sensor
Seite 9
Ventil
Druckschalter
Pumpe
