- Seite 1 Benutzerinformation AquaControl + Füllstandsmessgerät und Trinkwassernachspeisung Artikel- Nr.: 351021 Otto Graf GmbH Carl-Zeiss-Str. 2-6 Tel .: 07641-5890 Kunststofferzeugnisse D-79 331 Teningen Fax: 07641-58950 Seite 1...

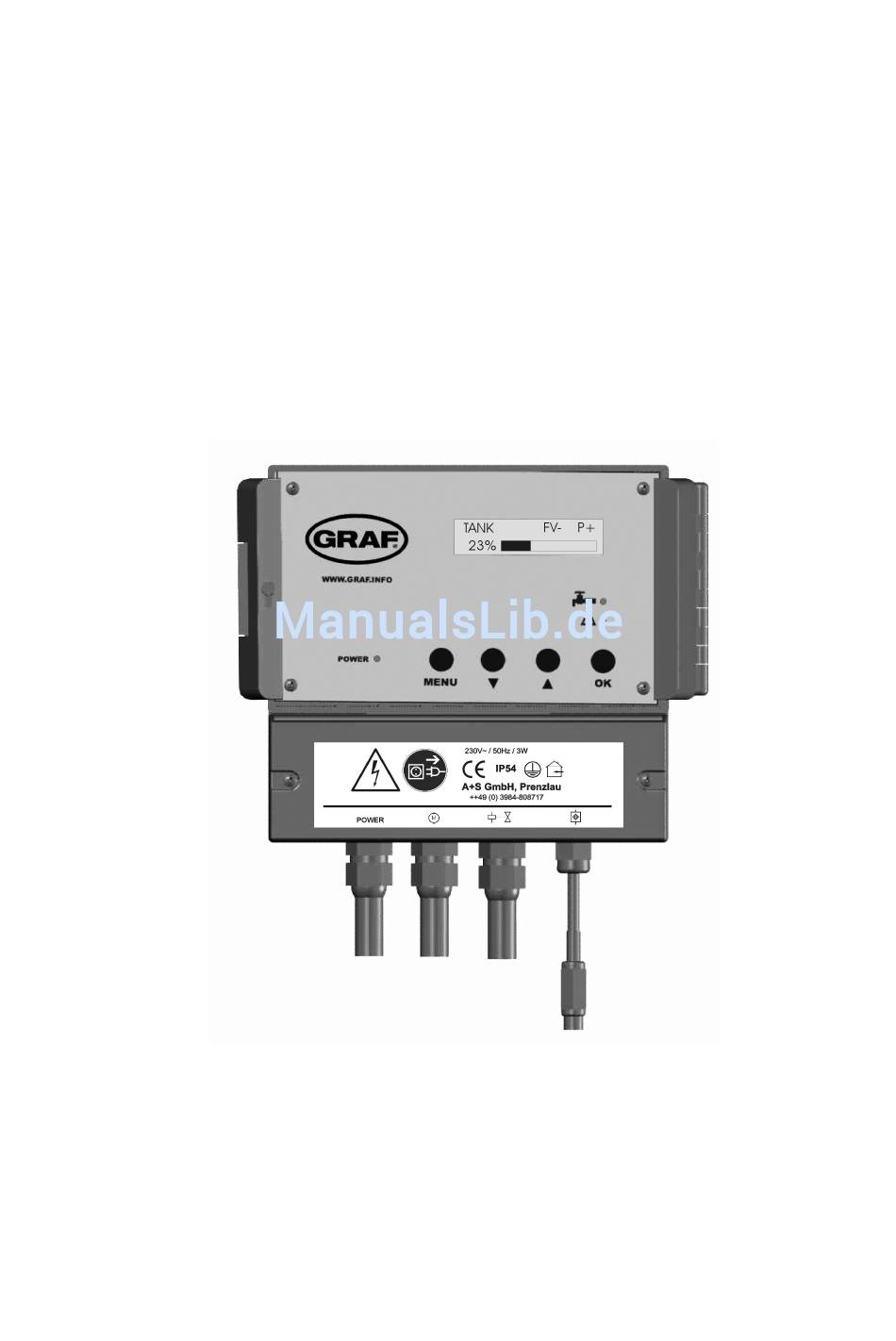

- Seite 2 Abbildung 1: Geräteansicht LED für Netzanzeige Display LED Trinkwasserbetrieb LED für Fehler und Störungen Bedientasten unterer Deckel der Systemsteuerung Anschlussleitung mit Kupplung für Datenleitung Ventilanschluss mit Kupplung Pumpenanschluss mit Kupplung Die Netzsicherung der Systemsteuerung befindet sich unter diesem Deckel. Netzkabel Seite 2...
- Seite 3 Abbildung 2: Anschluss Sensorik Datenleitung Verschraubung 3 Der Anschluss der Datenleitung ist verpolungssicher. hier weißes Kabel anschließen hier rotes Kabel anschließen Datenleitungsklemme Verschraubung 2 Verschraubung 1 aktive Messlänge Seite 3...
-
Seite 4: Wichtige Sicherheitshinweise
Wenn die Abstandshalter montiert werden, dann diese möglichst über die gesamte Kabellänge verteilen. Edelstahlgewicht Tankboden Schrauben abstumpfen! (Verletzungsgefahr) Überlauf Tankwand im Dom Sensor Messwertaufnehmer Wichtige Sicherheitshinweise: Sicherheitshinweise bitte vor Montage bzw. Inbetriebnahme des Gerätes sorgfältig lesen und beachten! Bei Installation und beim Umgang mit 230V~ Netzspanung sind unbedingt die VDE-Vorschriften zu beachten. - Seite 5 1. Beschreibung Die Systemsteuerung AquaControl + ist ein elektronisches Wassermanagement- system. Sie wurde speziell für die Regenwassernutzung in häuslicher Umgebung entwickelt. Sie kann nur bedingt in industrieller Umgebung eingesetzt werden. Verwendbar sind verschiedene Tanksysteme (Kunststoff- Beton- Keller- oder Erd- tanks). Stahlbetontanks und andere Tanks aus Metall sind nur unter Beachtung nachfolgender spezieller Hinweise geeignet.
-
Seite 6: Systemsteuerung
Hinweise: Die im Gerät vorhandene Sicherung sichert nur die Steuerelektronik ab. Ventil- und Pumpenanschluss sind nicht abgesichert. Diese werden ausschließlich über die der Steckdose vor geschaltete Sicherung abgesichert. Die gelbe LED „Trinkwasserbetrieb“ leuchtet, sobald das Ventil auf Trinkwasser- nachspeisung umschaltet. Sie werden auf die Verwendung von Trinkwasser auf- merksam gemacht. -
Seite 7: Anschluss Sensorik Und Datenleitung
2.2 Anschluss Sensorik und Datenleitung Die Sensorelektronik besteht aus einer Edelstahlgewicht [22] mit einem roten und einem weißen Sensorkabel [27] und dem Messwertaufnehmer [28]. Abbildung 4: Sensorik 1. Montieren Sie nun zunächst den Messwertaufnehmer (Deckel öffnen) an der Tankwand (im Graf- Kunststofftank vorzugsweise im Tankdom). Der Montageort des Messwertaufnehmern sollte sich zwischen 10 cm und 15 cm oberhalb des Überlaufs [25] befinden. - Seite 8 leicht an und schließen Sie die Adern der Datenleitung [12] an die Doppel- klemme [14] an. Der Anschluss der Datenleitung ist verpolungssicher. Achtung ! Schrauben nur mit geringer Kraft anziehen; nicht über- drehen ! 7. Achten Sie auf festen Sitz des Messwertaufnehmers und aller Ver- schraubungen.
-
Seite 9: Elektrisches Anschlussschema
2.3. Elektrisches Anschlussschema Das AquaControl+ bietet ihrer Regenwassernutzungsanlage einen Trockenlauf- schutz für die Pumpe bzw. das Hauswasserwerk. Damit dieser Trockenlaufschutz richtig arbeiten kann, muss Ihre Regenwassernutzungsanlage elektrisch nach folgendem Schema angeschlossen werden: Ventil 230V AC AquaControl+ Druckschalter Pumpe (Netz) Datenleitung ( 12V ) Meßwertauf- nehmer... - Seite 10 gänglichen Stellen wieder verschlossen sind (Berührungsschutz muss wieder durch- gängig vorhanden sein). Öffnen Sie zunächst den Klarsichtdeckel der Systemsteuerung. Stecken Sie nun den Netzstecker in die dafür vorgesehene Steckdose. Beim ersten Einschalten fragt das Gerät die Sprache und die vorhandene Tankhöhe ab. Bei jedem weiteren Einschal- ten wird nur noch der Gerätetyp und die Softwareversion angezeigt.
- Seite 11 gestellten Standardwerte zurückstellen. Das Rückstellen kann nur im Betriebsmo- dus erfolgen (Anzeige siehe Abbildung 7 ) : Drücken Sie dazu zunächst die Taste „ENTER“ und halten Sie diese gedrückt. Drücken Sie zusätzlich die Taste „MENU“. Nach einer kurzen Zeit erscheint dann folgende Anzeige: STANDARD WERTE Abbildung 8: Meldung Rücksetzen auf die Werkseinstellung Wenn Sie diese Anzeige sehen, können Sie die Tasten wieder loslassen.
- Seite 12 Um zu den einzelnen Funktionen in den Untermenüebenen zu gelangen, drücken Sie bitte die Taste „ENTER“ . Aus den Untermenüebenen gelangen Sie durch drücken der Taste „MENU“ zurück in den Betriebsmodus. SCHALTPUNKTE Hauptmenüebene Taste „ENTER“ PUMPE EIN Pumpe EIN (Zahlenwert ist immer kleiner als der 0-100% Wert bei Ventil EIN) + / -...
-
Seite 13: Fil Spuel Bei Erhoehung
+ / - Reinigung des Regenwasserfilters für „5“ FIL SPUEL DAUER Sekunden 0-60 SEK + / - Reinigung des Regenwasserfilters bei einer Füll- FIL SPUEL BEI standserhöhung um 2% nach Regen. Erhöht sich ERHOEHUNG der Füllstand weiter, erfolgt die Spülung nur noch alle 3 Stunden. - Seite 14 Den letzten Teil der Bedienebene bilden die Handfunktionen: HANDFUNKTIONEN Hauptmenüebene Taste „ENTER“ LETZTE SPUELUNG Zeit in Tagen, die seit der letzten Spülung mit Trinkwasser vergangen ist + / - HAND SPUELUNG Spülung der Trinkwasserzuleitung aktivieren NEIN + / - Die nachfolgenden Menüpunkte wirken nur dann, wenn der entsprechende Schaltausgang nachge- -------------------------------- rüstet wurde.
- Seite 15 Werden Fehler an der Sensorik erkannt, kann die Systemsteuerung nicht selbstän- dig weiterarbeiten. Die Ursache für diesen Fehler ist eine FEHLER Beschädigung der weißen Sensorleitung. SENSOR Fehlermöglichkeiten: FEHLER - Datenleitung am Messwertaufnehmer nicht an der DL KURZSCHLUSS Datenleitungsklemme [14] angeschlossen, sondern an der Sensorklemme [15/16] - Cinch- Stecker oder Cinch- Kupplung haben Kurzschluss...
- Seite 16 Sofern das Gerät überhaupt keine Funktion zeigt, überprüfen Sie zunächst, ob die Steckdose Spannung führt. Gegebenenfalls prüfen Sie auch die Haussicherung. Führt die Steckdose Spannung, ziehen Sie den Netzstecker der Systemsteuerung. VOR DEM ÖFFNEN DES Öffnen Sie im spannungslosen Zustand den un- GERÄTES NETZSTECKER ZIEHEN ! teren Deckel [6] der Systemsteuerung (Siehe Ab- bildung 1 auf Seite 2) und prüfen Sie die geräte-...
- Seite 17 5. Option Filterspülventil Der Regenwasserfilter kann in programmierbaren Intervallen ge- spült werden. So wird ein Verschmutzen des Regenwasserfilters verhindert. 6. Option Nachfüllen Sinkt der Füllstand im Haupttank unter einen bestimmten Betrag, wird der Haupttank aus einem zweiten Tank nachgefüllt. Die dafür eingesetzte Pumpe muss über einen eigenen Trocken- laufschutz verfügen.
- Seite 18 10. Allgemeine Aufbaurichtlinien: Beim Aufbau einer Regenwassernutzungsanlage sind zu bachten: DIN EN 806: - Trinkwasserinstallation - Planung und Ausführung - Ermittlung der Rohrdurchmesser - Betrieb der Anlagen DIN EN 1717: - freier Auslauf zwischen Trink- und Regen- wasser - Kennzeichnung, dass auf dem Gelände eine Regenwassernutzungsanlage installiert ist - Kennzeichnung der Entnahmestellen von Regenwasser...
- Seite 19 Anhang A – verwendete Symbole: Achtung ! Vor dem Öffnen des Gerätes den Netzstecker ziehen . Warnung vor gefährlicher elektrischer Spannung Achtung ! Ein Fehler ist aufgetreten. Trinkwasserbetrieb nach unten blättern nach oben blättern Pumpenanschluss Ventilanschluss Anschluss für die Datenleitung Seite 19...
- Seite 20 Schutzklasse I Nur in trockenen Räumen verwenden. Raum für Ihre Notizen: Kaufdatum : ............Seriennummer : AS AQX........... Tankhöhe : ............Softwareversion : ............Technische Änderungen vorbehalten. Stand : September 2008 Version: AQX 2.2c Seite 20...
