2.2 Anschluss Sensorik und Datenleitung
Die Sensorelektronik besteht aus einer Edelstahlgewicht [22] mit einem roten und
einem weißen Sensorkabel [27] und dem Messwertaufnehmer [28].

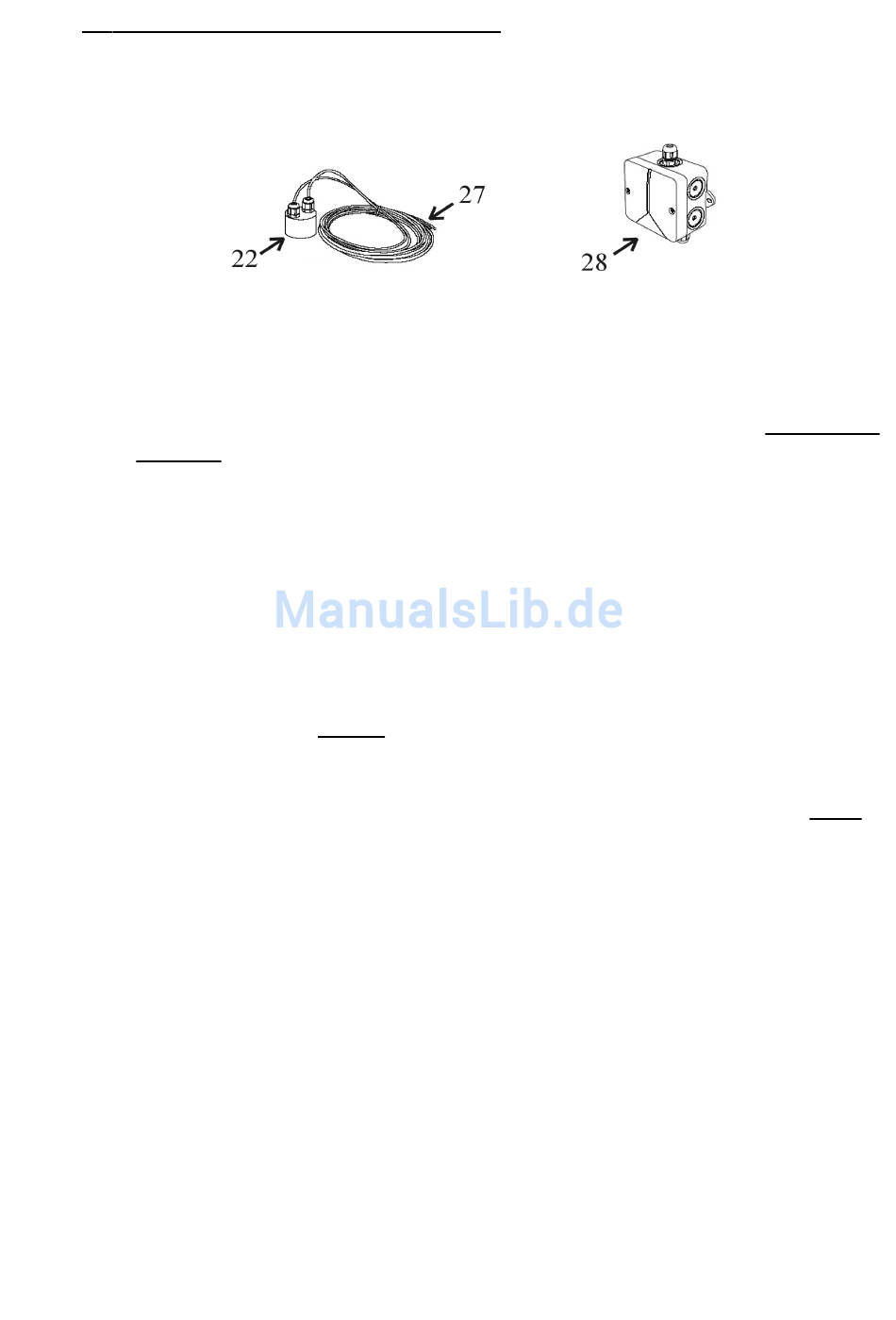

Abbildung 4: Sensorik
1. Montieren Sie nun zunächst den Messwertaufnehmer (Deckel öffnen) an der
Tankwand (im Graf- Kunststofftank vorzugsweise im Tankdom). Der
Montageort des Messwertaufnehmern sollte sich zwischen 10 cm und 15 cm
oberhalb des Überlaufs [25] befinden. Für die Befestigung sind die
beigelegten Schrauben zu verwenden. Um Verletzungen zu vermeiden, sind
die Schrauben nach dem Anziehen abzustumpfen [24] (Außenseite des
Tanks) !
2. Messen Sie die Höhe vom Tankboden [23] bis zum Ende der Klemmen [15]
und [16] am Messwertaufnehmer.
3. Kürzen Sie die Anschlusskabel entsprechend der gemessenen Höhe.
4. Nach dem Kürzen sollten die Abstandshalter [21] auf die gesamte Länge
verteilt werden. Die Abstandshalter verhindern ein Zusammendrehen der
roten und der weißen Sensorleitung und damit eine leichte Verfälschung des
Messergebnisses. Können die Abstandshalter nicht angebaut werden, kann
ein zusätzlicher Messfehler von ca. 1% auftreten.
5. Schließen Sie die Sensorkabel wie nachfolgend beschrieben am Messwert-
aufnehmer an:
Isolieren Sie beide Kabel auf einer Länge von 5-7mm ab. Danach stecken Sie
das rote Kabel durch die Verschraubung 1 [19], ziehen die Verschraubung 1
leicht an und schließen das rote Kabel an die Klemme [16] an. Das offene
weiße Sensorkabel stecken Sie durch die Verschraubung 2 [18]. Ziehen Sie
die Verschraubung 2 leicht an und schließen Sie das weiße Kabel an die
Klemme [15] an.
6. Führen Sie nun das Ende der Datenleitung [12] , an dem sich kein Stecker
befindet, durch die Verschraubung 3 [13]. Ziehen Sie die Verschraubung 3
Seite 7
