Thermaltake Bigwater A80 Bedienungsanleitung

All in one Liquid Cooling System
A80
Teileliste Installationsschritte
Wir empfehlen nachdrücklich das folgende Vorgehen.
Das Nichtbefolgen dieser Anweisungen kann zu Lecks
und beschädigten Komponenten führen.
Teileliste
Wasserblock installieren
Intel LGA 1366/1156/1155/775
Intel LGA 2011
AMD FM1/AM3+/AM3/AM2+/AM2
Radiator installieren
Gebläse-und Pumpenverbindung
Installation vollständig
Wasserblock installieren
Intel LGA 1366/1156/1155/775 Installation
P1.
P2.
P3.
P4.
P4.
A
Vor der Installation überprüfen Sie bitte die CPU-
Plattform und wählen Sie die entsprechenden
Löcher für Ihr CPU-Socket.
775
1366 1566/1155 Wenn Sie eine Intel-CPU installieren, stellen
Sie bitte sicher, dass die Rückwand, die von
der Hauptplatine weg zeigt, den Aufdruck
"INTEL" zeigt.
I
C
J

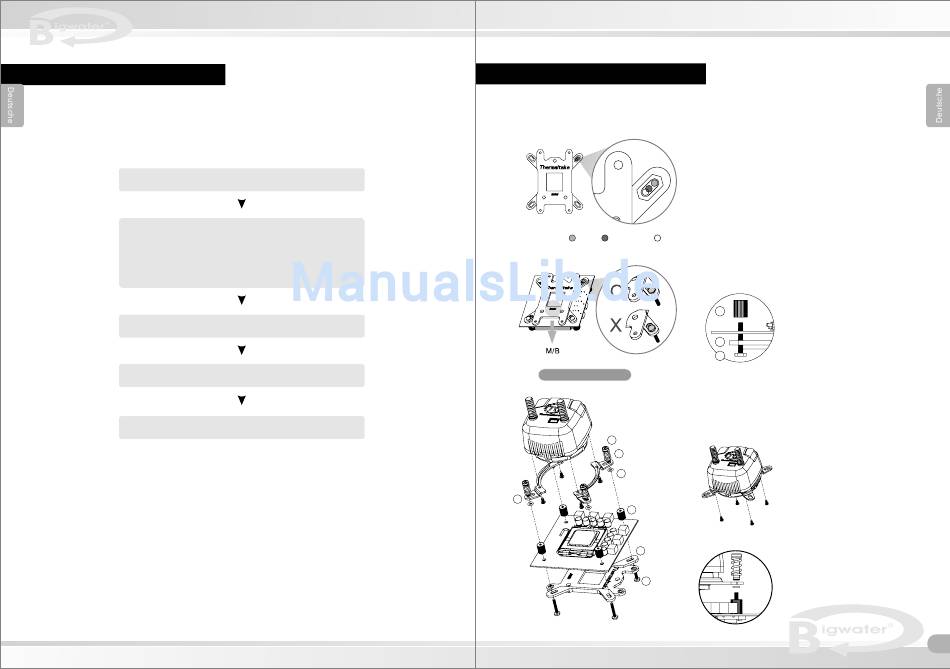

Explosionsansicht
**Entfernen Sie die Schutzabdeckung
vom Wasserblock, bevor Sie ihn auf
der CPU anbringen.
E
G
H
I
C
J
All in one Liquid Cooling System
Von unterhalb der Hauptplatine
bringen Sie vorsichtig die
Rückenseitenplatte (C) an und
fügen die Pfosten (J) durch die
Hauptplatine-Montagelöcher ein.
Befestigen Sie die Fasten
Plastik-Abstandshalter (I) über
jedem Pfosten.
Befestigen Sie die
Befestigungs-Clips (A) auf
dem Wasserblock mit den
Schrauben (D).
Bündeln Sie die Schrauben
(E), Rückhaltefedern (G) und
Befestigungs-Clips mit
Gummiringen (H).
Setzen Sie den montierten
Wasserblock auf die CPU
Schrauben.
A80 1
