Befestigung der Anschlagplatten
Der Antrieb ist mit einem Induktionsendschalter ausgestattet,
der von 2 an der Zahnstange befestigten Metallplättchen
kontaktlos ausgelöst wird. Diese müssen so positioniert
werden, dass der Endschalter aktiviert wird, wenn das Tor
ganz offen und ganz geschlossen ist. Den Abstand vom

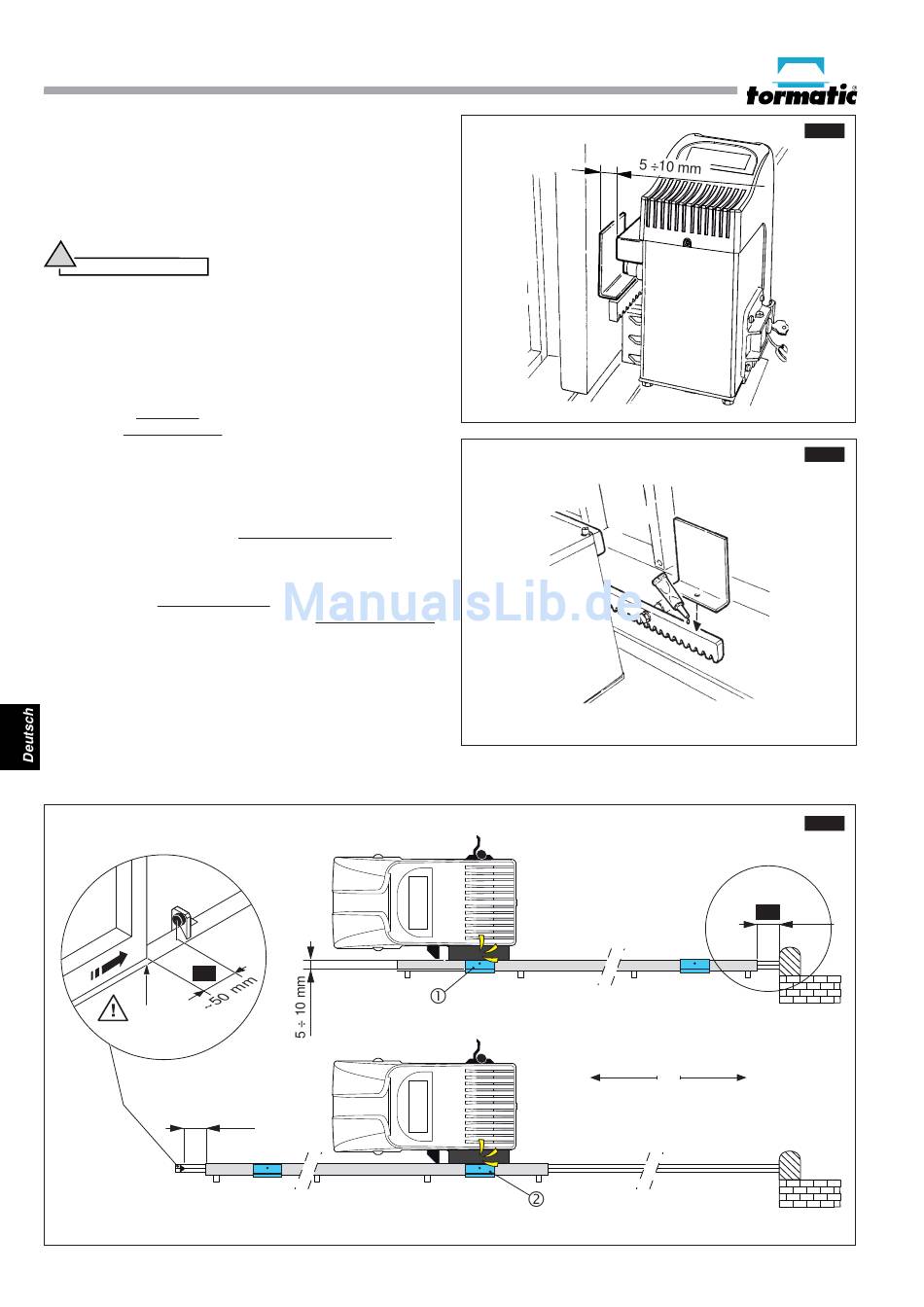

Endschalter einhalten (Abb.18).
!
Achtung
Um jegliche Quetschgefahr zu vermeiden, nicht die
mechanischen Anschläge des Tores als Endanschläge
verwenden; bei der Montage der Anschlagplatten
sicherstellen, dass zwischen dem Tor und den Anschlägen
ein Sicherheitsabstand verbleibt, der entsprechend den
geltenden Sicherheitsbestimmungen zu bemessen ist
(Abb.20-Det.A-B).
•
Den Antrieb
entriegeln (siehe der Abschnitt Notsteuerungen).
•
Das Tor
SCHLIESSEN (bis 5 cm vom mechanischen
Anschlag). Die erste Anschlagplatte so positionieren, dass
der Endschalter einrückt (Abb.20-Pos.1). Anschließend
provisorisch die Scheibe auf die Zahnstange mittels einem
Schweißpunkt oder einer dünnen Schnellkleberschicht
(Loctite) neben demEndschalte) (Abb.19).
•
Das Tor in die gew
ünschte ÖFFNUNGSSTELLUNG fahren
(den Sicherheitsabstand vom mechanischen Anschlag
berücksichtigen) und das zweite Plättchen (Abb.20-Pos.2)
analog zum ersten anbringen.
•
Das Tor in eine
Zwischenstellung schieben (die Endschalter
dürfen nicht eingerückt sein) und den Antrieb verriegeln.
Das Tor leicht verschieben, bis ein Einrastgeräusch hörbar
ist.
•
Am Ende der Installation die korrekte Funktion der
Endschalter überprüfen. Die erforderlichen Berichtigungen
vornehmen (die Positionierung der Plättchen justieren und/
oder die Anschlüsse der Endschalter vertauschen).
